Методы дефектоскопии металлов и сплавов: что скрыто внутри и как это найти

Огромный мост, корпус самолёта или стальной резервуар могут выглядеть безупречно, но внутри скрывать микротрещину или пустоту. Ни глаза инженера, ни беглый осмотр не способны это заметить, поэтому малозаметный дефект постепенно превращается в серьёзную проблему или даже аварию.

Чтобы не гадать «на глаз» и не полагаться на удачу, в промышленности применяют специальные методы контроля — целый арсенал технологий, которые позволяют заглянуть вглубь материала и получить объективную картину его состояния. Такой подход стал обязательной частью производственного процесса.

Современные требования к качеству металлических конструкций и изделий жёстче, чем когда-либо: скорость производства должна сочетаться с точностью, а цена ошибки исчисляется миллионами и репутационными потерями. В этом материале мы разберём основные методы дефектоскопии и покажем их различия.

Что такое методы дефектоскопии

Совокупность технологий, позволяющих выявлять скрытые или поверхностные дефекты ещё до того, как они приведут к аварии или поломке. Главная задача — оценить реальное состояние материала без разрушения изделия и без остановки производственного процесса.

Могут быть обнаружены: трещины, расслоения, усадочные пустоты, поры, включения, коррозионные очаги и дефекты сварных соединений. Всё то, что невозможно заметить при обычном осмотре.

Почему это важно? Поверхность металла может выглядеть шикарно, но внутри уже идёт процесс разрушения. Дефектоскопия позволяет «заглянуть внутрь» конструкции, снизить риск внезапных отказов и продлить срок службы оборудования.

Отдельно стоит отметить, что это не единичная операция, а целая система. В крупных производствах контроль строится на комбинации методов: от самых простых визуальных проверок до сложных физических технологий. Только так можно гарантировать, что свойства материала определены корректно, а качество подтверждено объективно.

Как классифицируются

Чтобы не потеряться в десятках технологий, используют классификацию. Главный принцип деления — по характеру воздействия.

1. Разрушающие методы — когда образец ломают, гнут, тянут до разрушения. Они дают точные данные, но непригодны для серийного контроля.
2. Неразрушающие — стандарт в промышленности. Позволяют исследовать металлы без их повреждения.

Вторая группа делится на:

• визуальные и измерительные,
• физико-технические (ультразвук, радиография, магнитные, вихретоки, капиллярные и др.),
• современные комбинированные технологии (цифровая дефектоскопия, автоматизированные линии контроля).

Визуальный и измерительный контроль: первый фильтр для металлов

Визуальная дефектоскопия — это то, с чего начинается любой контроль. Оператор ищет трещины, сколы, наплывы, следы коррозии. Часто используют лупы, эндоскопы, измерительные инструменты.

Что можно найти: поверхностные трещины, неровности, коррозию, несоответствие геометрии. Что нельзя: внутренние дефекты и мелкие включения.

Поэтому визуальный метод остаётся «первой линией обороны», но всегда требует дополнения другими.

Физико-технические методы: «рентгеновский взгляд» на металл

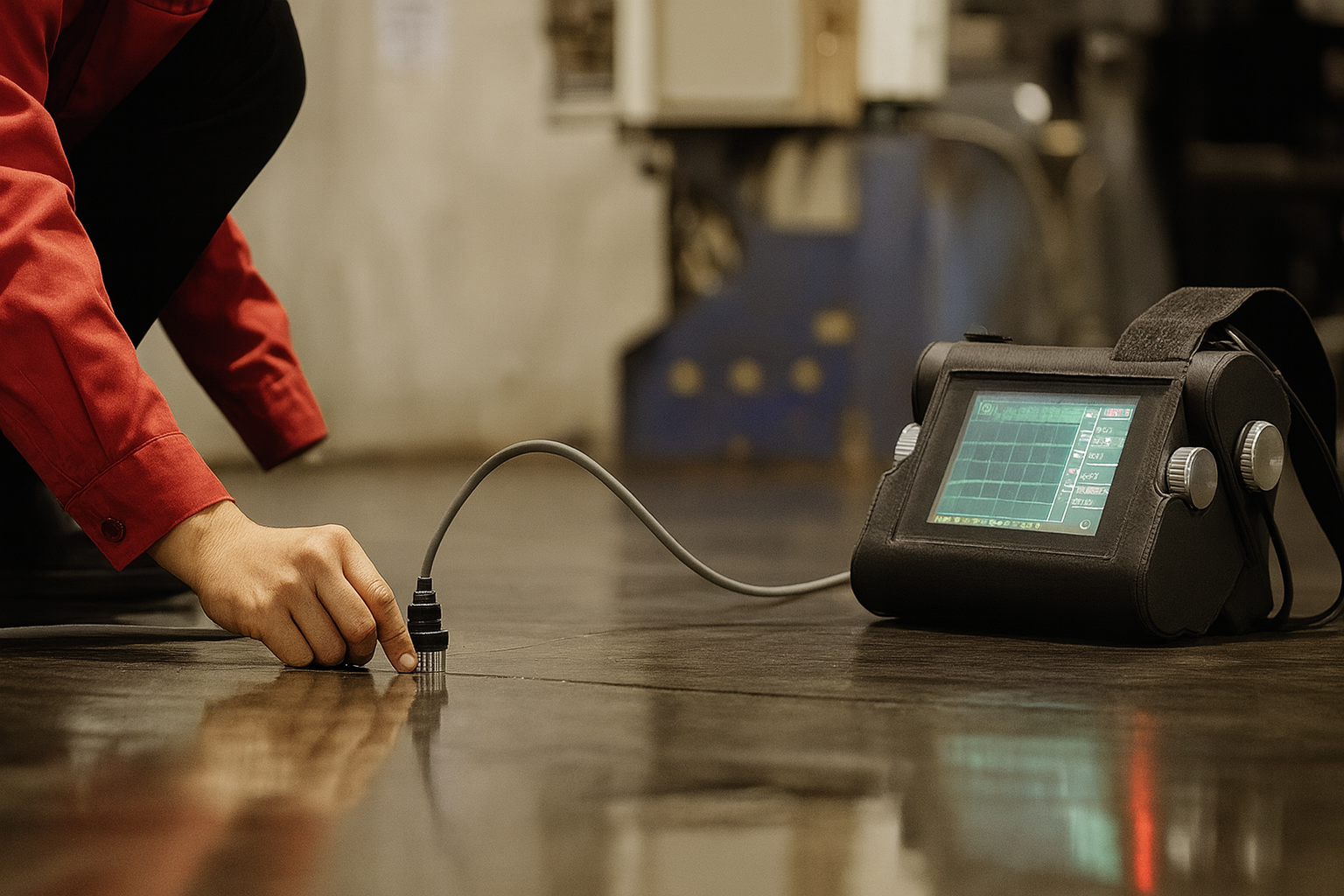

Ультразвуковой контроль: эхо трещины

УЗ-дефектоскопия основана на распространении звуковых волн. Волна отражается от дефекта и фиксируется прибором. Эффективна для толстых заготовок и сварных швов.

Плюсы: точность, глубина до десятков сантиметров, мобильность приборов.
Минусы: нужна подготова поверхности и исключительный опыт оператора.

Радиографический контроль: свет сквозь металл

Рентген или гамма-лучи проходят сквозь материал. На снимке видны пустоты, включения, раковины.

Плюсы: наглядность, высокая информативность.
Минусы: дорого, опасно, требует защиты и лицензий.

Магнитопорошковый метод: поле, которое всё выдаёт

Подходит для ферромагнитных металлов. В зону дефекта насыпанный порошок собирается по линиям поля, визуализируя трещину.

Плюсы: быстрый, доступный.
Минусы: работает только на магнитных материалах, в основном для поверхностных дефектов.

Вихретоковый контроль: скорость против глубины

Основан на наведении токов в проводящем материале. Любая неоднородность меняет картину.

Плюсы: быстро, можно автоматизировать.
Минусы: малая глубина, ограниченность для массивных деталей.

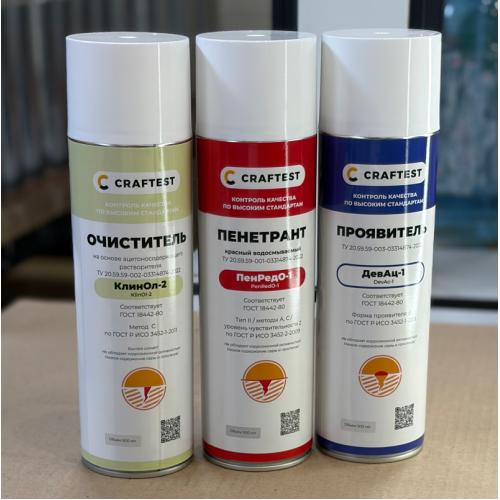

Капиллярный: ищем «по краске»

На поверхность наносят проникающий состав, который затекает в трещины. После проявителя дефекты становятся видимыми.

Плюсы: простота, низкая цена.
Минусы: только поверхностные дефекты.

Таблица для инженеров

Комплексный подход

Для надёжного контроля обычно используют комбинацию: визуальный + ультразвук, радиография + капиллярный и т. д. Это снижает риск пропуска дефекта.

Современные тренды: цифровые дефектоскопы, автоматизация, искусственный интеллект. Уже сегодня линии контроля могут сами сортировать изделия и выдавать отчёты без участия человека.

Как выбрать метод дефектоскопии: советы экспертов

Выбор зависит от:

• материала и конструкции,
• глубины предполагаемых дефектов,
• требований к точности,
• бюджета и доступности оборудования.

Почему лучше довериться экспертам: неправильно выбранный метод = ложные результаты и риски. ООО НПХ «УСПС» более 20 лет помогает предприятиям подбирать оборудование и технологии под конкретные задачи: от машиностроения до энергетики.

Заключение

Выбор дефектоскопии влияет на деньги, сроки и репутацию предприятия. Ошибки здесь обходятся дорого: ложноположительный результат ведёт к браку годных деталей, ложноотрицательный — к аварии и убыткам.

Что надо учитывать на практике:

1. Тип дефекта. Если нужно искать поверхностные трещины — подойдут капиллярный или магнитопорошковый методы. Для внутренних пустот и раковин эффективнее ультразвук или радиография.
2. Материал. Не каждый метод работает со всеми металлами: магнитопорошковый бесполезен для алюминия, а рентген оправдан только для толстостенных конструкций.
3. Условия применения. В цехе подойдёт стационарный твердомер или пресс, а на стройке или в полевых условиях — портативные приборы.
4. Квалификация персонала. Даже лучший дефектоскоп в руках неопытного оператора даёт «шум» вместо результата. Важно не только оборудование, но и обучение.
5. Экономическая целесообразность. Иногда лучше комбинировать два простых метода, чем один дорогой и избыточный.

Формула хорошего выбора: материал + тип дефекта + условия применения + бюджет + компетенции персонала.

Эксперты ООО НПХ «УСПС» помогают предприятиям пройти этот путь без ошибок до внедрения, обучения и сопровождения. Это не только вопрос безопасности, но и конкурентоспособности: тот, кто контролирует качество лучше, выигрывает рынок.

FAQ

Можно ли обойтись одним универсальным методом дефектоскопии?
Нет. Универсального не существует. Например, ультразвук отлично выявляет внутренние трещины, но «слеп» к поверхностным царапинам. На практике всегда комбинируют несколько подходов.

Что чаще всего портит результаты испытаний?
Больше половины ошибок связаны не с приборами, а с нарушением условий: грязная поверхность, слишком тонкая заготовка, неправильная нагрузка. Поэтому регламенты важнее, чем кажется.

Как быстро получить результат?
Капиллярный и магнитопорошковый методы дают ответ «здесь и сейчас». Радиография и ультразвук требуют обработки данных и опыта, зато информативность выше.

Нужно ли калибровать дефектоскоп?
Обязательно. Неповеренный прибор = ложные данные. Сроки поверки всегда регламентированы, и игнорировать их нельзя, даже если прибор «работает как часы».

Можно ли проводить дефектоскопию на готовых изделиях?
Визуальный, капиллярный, ультразвуковой контроль подходят для готовых деталей. Радиография в полевых условиях почти не используется — слишком дорого и небезопасно.

Сколько стоит ошибка выбора?
В среднем — в десятки раз дороже самого прибора. Неправильный метод = простои, переработка партии, штрафы за срыв сроков. Поэтому консультация экспертов всегда дешевле, чем исправление последствий.

Когда оправдана автоматизация?
Если счёт идёт на сотни или тысячи деталей в день. Автоматизированные линии дефектоскопии окупаются за счёт скорости и исключения человеческого фактора.
