Современные требования к подшипникам и термообработке
Сегодня подшипники работают в условиях повышенных нагрузок, особенно внутренние и наружные кольца, которые испытывают значительные механические и температурные воздействия. Их долговечность напрямую зависит от правильности термообработки — при условии, что материал после закалки имеет заданную твёрдость и структуру. Процесс термообработки сложен и зависит от множества параметров. Ошибки могут привести к браку: кольца могут оказаться слишком мягкими или слишком твёрдыми, термообработка может пройти с нарушениями или не произойти вовсе, возможна обезуглероживание поверхности, а также частичная закалка, если детали соприкасались в печи. В худшем случае в поток годных изделий может попасть незакалённое «зелёное» кольцо.
Точная проверка микроструктуры: вихретоковый метод как стандарт качества
Чтобы обеспечить стабильное качество продукции, после термообработки кольца подшипников проходят 100-процентный неразрушающий контроль микроструктуры. Отраслевым стандартом для таких задач стал метод вихретокового контроля. Он основан на сравнении магнитной проницаемости проверяемых деталей с эталонными (годными) образцами. Любое отклонение сигнализирует о различиях в структуре, и деталь автоматически отправляется в брак.
Поскольку структура металла может отличаться в разных диапазонах частот, оптимальным решением является многочастотный анализ. Технология ibg Preventive Multi-Frequency Technology (PMFT) обеспечивает тестирование на нескольких частотах одновременно, выявляя любые микроструктурные отклонения. Новейшая цифровая версия PMFT отличается расширенным частотным диапазоном, повышенной скоростью тестирования и возможностью гармонического анализа, что делает её эталоном в области вихретокового контроля.
Эра динамического 100%-ного тестирования с цифровой технологией PMFT
Ранее длительное время измерения ограничивало применение вихретокового метода для крупных деталей, таких как кольца подшипников: тестирование проводилось в статическом режиме с использованием всех восьми частот анализа. При массовом производстве это делало 100% контроль крайне затратным и трудоемким, поэтому его часто исключали из производственного цикла.
Внедрение полностью цифровой технологии PMFT стало переломным моментом. Существенное сокращение времени теста позволило реализовать динамическое 100% тестирование без потери достоверности результатов. На базе этой технологии компания ibg разработала автоматический сортировочный модуль ibg High-Speed Ring Sorter — установку, обеспечивающую скорость проверки до 90 деталей в минуту. Устройство поддерживает диапазон размеров колец с внешним диаметром от 30 до 120 мм и шириной от 9 до 35 мм.
В результате технология ibg открывает новые возможности для производителей подшипников — быстрое и экономичное 100% тестирование широкого ассортимента деталей прямо в производственном потоке.
Эффективный процесс сортировки: точность и надежность автоматизации

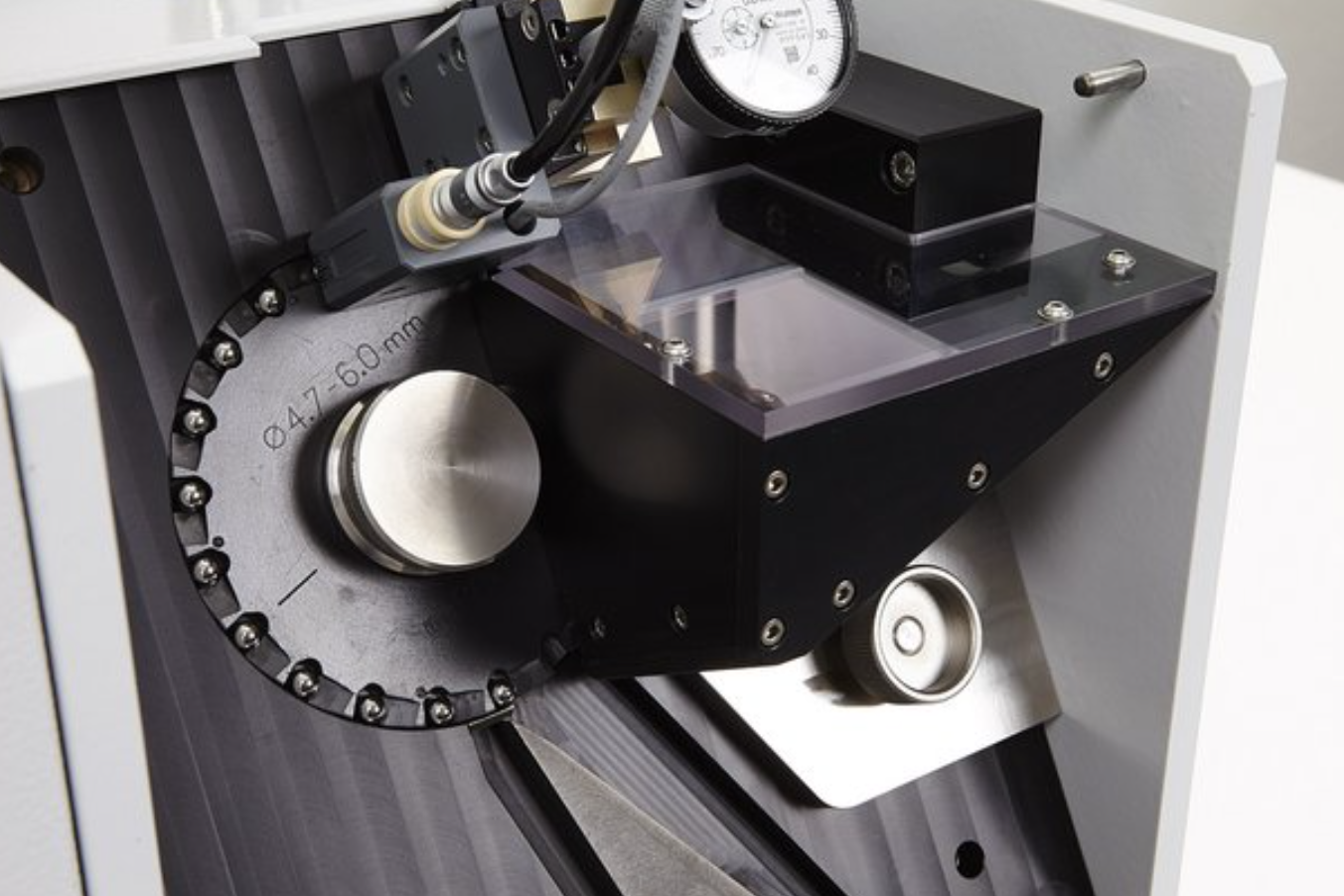

Механизм сортировки работает следующим образом: кольца подаются по направляющей, регулируемой по ширине, к транспортному колесу со звездочкой, которое приводится в движение мотор-редуктором. Детали перемещаются с постоянной скоростью через прямоугольную испытательную катушку. Фотоэлемент, расположенный в центре катушки, запускает тест — в этот момент все восемь частот анализируют структуру детали. Одновременно оцениваются третья и пятая гармоники сигнала, что повышает точность диагностики. На экране прибора отображается график, упрощающий настройку триггера и контроль положения детали. Если результат соответствует эталону, заслонка NG-канала закрывается, и кольцо автоматически поступает в линию «ОК» для дальнейшей обработки. В случае обнаружения отклонений деталь направляется в контейнер для брака. При этом система сортировки спроектирована по принципу отказоустойчивости: в исходном состоянии затвор открыт для линии NG, что исключает попадание брака в поток годных изделий. Вся установка смонтирована под углом, благодаря чему кольца перемещаются под действием силы тяжести. Конструкция предназначена для интеграции в производственную линию, но может работать и автономно с ручной подачей. Для достижения максимальной скорости тестирования рекомендуется использовать непрерывную (беззазорную) подачу деталей.
Комплектация поставки
- Механический узел теста (подача деталей, транспортное колесо, лоток для брака с сортировочным затвором, кабели и распределительный шкаф с управлением).
- Вихретоковый прибор ibg серии eddyliner или eddyvisor S.
- Пара прямоугольных катушек (тестовая и компенсационная).
Итог: преимущества вихретоковой сортировки деталей ibg
Вихретоковая сортировка деталей ibg — это технологически совершенное решение для быстрого, точного и экономичного контроля качества подшипников и других металлических изделий. Использование цифровой технологии PMFT обеспечивает стабильный результат, минимизацию брака и возможность 100% динамического тестирования прямо на производственной линии.
