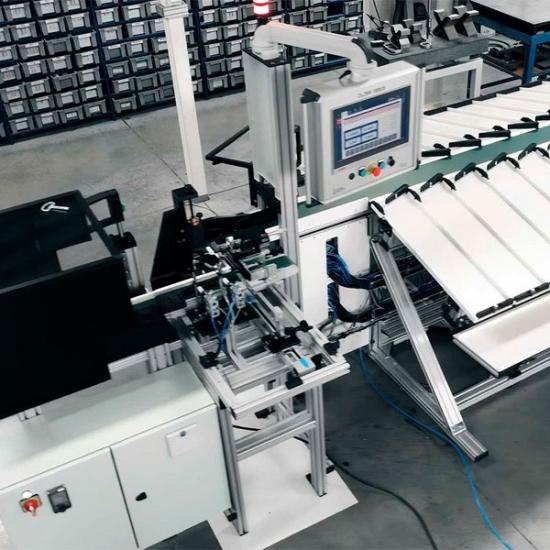

DLSR 1865 - автоматическая сортировочная машина для измерения диаметра и длины стальных цилиндрических и конических роликов. Детали транспортируются к месту измерения с помощью входного конвейера. В точке измерения поверхности типа детали сканируются с помощью двух высокоточных датчиков LVDT одновременно - первый датчик предназначен для сканирования длины, а второй - для сканирования диаметра. После завершения сканирования типы деталей сортируются по 16 группам. Машина предназначена для контроля размеров цилиндрических и конических роликов в номинальном диапазоне от 20 до 65 мм в диаметре и от 20 до 95 мм в длину.
Опции:
- 2-й зонд для измерения длины
- Дополнительные 16 выпускных ячеек (классификация)
- Загрузчик на входе
- Контроль трещин и структуры
- Лазерная маркировка
| Модель | Диаметр роликов, мм | Длина роликов, мм |
DLSR 1865 STANDARD | 20,000-65,000 | 20,000-95,000 |
DLSR 1865 + CRACK TEST | 20,000-65,000 | 20,000-95,000 |
DLSR 1865 + STRUCTURE TEST | 20,000-65,000 | 20,000-95,000 |
DLSR 1865 + CRACK & STRUCTURE | 20,000-65,000 | 20,000-95,000 |
| Модель | DLSR 1865 |
Габаритные размеры на 16 групп (ДхШхВ),мм | 5620 х 1300 х 2100 |
Габаритные размеры на 32 группы (ДхШхВ),мм | 5620 х 2210 х 2100 |
Вес (на 32 группы),кг | 820 |
Точность контроля | ± 0,15 мкм |
Датчик LVDT | Диапазон 0,8% FS (полномасштабный) ± 250 мкм (при 20°C ± 1°C) |
Сжатый воздух, бар | 5 - 10 |
Скорость контроля, шт./час | 1850 |
Электроэнергия | 220В, 50 Гц |
