Капиллярный метод контроля (контроль проникающими веществами) – это способ выявления поверхностных и сквозных несплошностей материала объекта контроля, основанный на капиллярном проникновении в них индикаторной жидкости (пенетранта) и регистрации образующихся индикаторных рисунков, полученных в результате последующего извлечения жидкости на поверхность.
Контрастный индикаторный рисунок, образованный пенетрантом, выведенным на поверхность, наблюдается в видимом свете для цветных пенетрантов или в ультрафиолетовом для флуоресцентных.
Метод прост в применении, при этом имеет высокую чувствительность позволяя обнаруживать трещины или поры шириной от 0,5 мкм до 10 мкм, глубиной до 100 мкм, длиной до 1 мм.
Область применения
Контроль цветных металлов и сплавов, пластмасс, стекла, керамики, а также других твердых ферромагнитных и неферромагнитных материалов, если они не изменяются под воздействием средств контроля и не имеют слишком много пор.
Виды контролируемых дефектов: капиллярным методом обнаруживают трещины, поры, раковины, непровары, межкристаллитную коррозию и другие несплошности выходящие на поверхность, которые возникли в следствии удара детали, под влиянием перегрузок, усталости материала, при закалке или механической обработке, шлифовании и др.
Для проведения капиллярного контроля используется набор жидкостей: очиститель, пенетрант и проявитель.

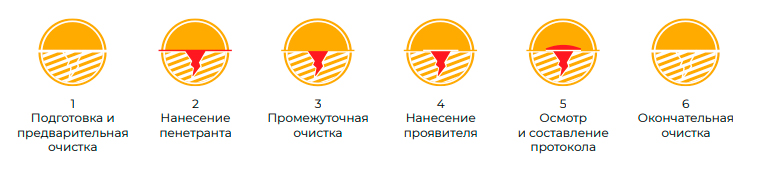

Операции капиллярного контроля
Крафтест: расходные материалы для проведения капиллярного контроля
Бренд Крафтест (CRAFTEST) — это российский производитель оборудования для капиллярной и магнитопорошковой дефектоскопии — от ультразвуковых ванн до автоматизированных линий контроля и расходных материалов к ним.
Благодаря наличию собственного инжинирингового центра и производственной базы, химия Крафтест изначально создавалась как идеально совместимый компонент сложного технологического процесса, что гарантирует высокую повторяемость результатов, отсутствие коррозионной активности и строгое соответствие российским стандартам (ГОСТ).
Линейка расходных материалов для цветной и флуоресцентной капиллярной дефектоскопии Крафтест включает: цветные пенетранты, проявители и очистители, соответствующие требованиям ГОСТ Р ИСО 3452-1-2011.

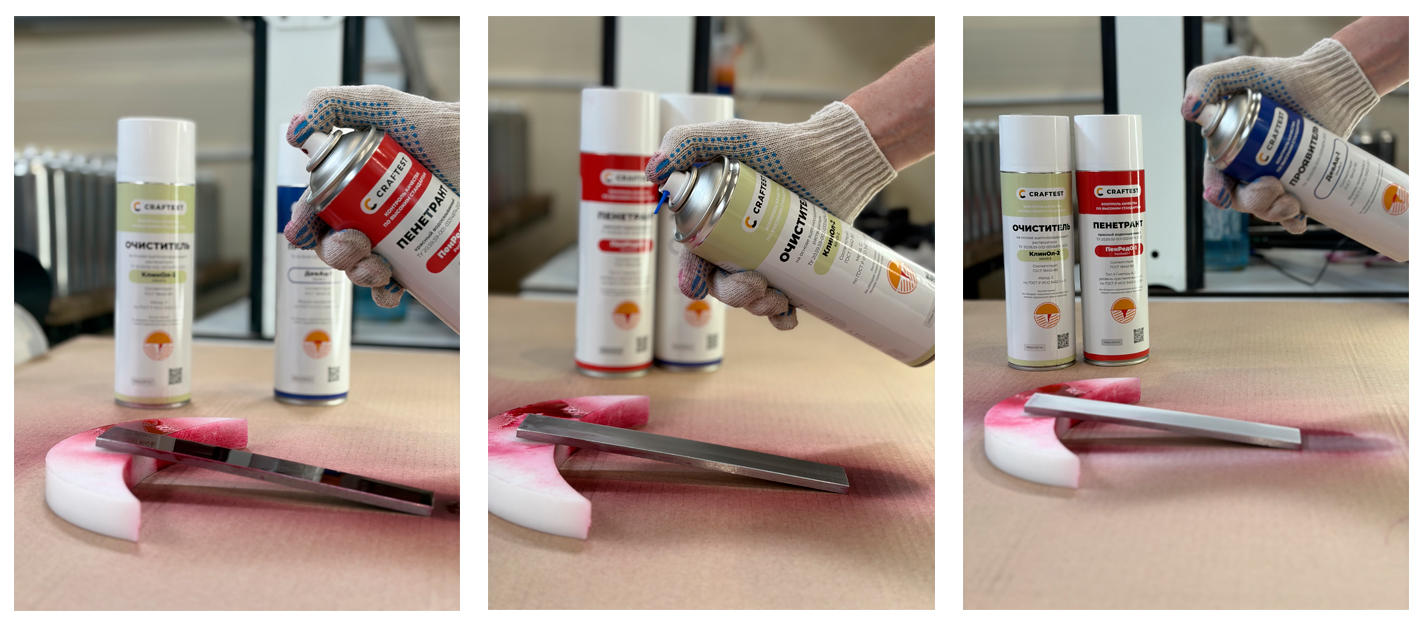

Стандартный набор расходных материалов Крафтест при цветном капиллярном контроле
| Продукт | Описание и применение |
|---|---|
| Очиститель Крафтест КлинКар - 1 | На основе углеводородного растворителя. Применяется для предварительной, промежуточной и окончательной очистки. Хорошо справляется с масляными загрязнениями. Быстро сохнет и имеет слабый невыраженный запах. |
| Очиститель Крафтест КлинОл - 2 | Быстросохнущий, на основе ацетона. Применяется для предварительной, промежуточной и окончательной очистки. Хорошо справляется с загрязнениями СОЖ. |
| Пенетрант Крафтест ПенРедо - 1 | Пенетрант красного цвета, на масляной основе, смывается водой или растворителем. Подходит для металлов и неметаллов. Применяется при контроле сварочных швов, отливок и поковок. |
| Проявитель Крафтест Девац - 1 | На основе растворителя, смывается водой. Выявляет такие дефекты как: трещины, непровары, поры металлы, выходящие на поверхность. |
✔ Вся продукция расходных материалов для капиллярного контроля Крафтест не обладает коррозийонной активностью и содержит минимальное количество серы и галогенов.
Доступные формы выпуска
- Аэрозоли 500 мл;
- Канистры 5 л и 10 л (для пенетрантов и очистителей).
