Как работает ультразвуковой дефектоскоп

В этой статье — простое объяснение для инженера и технолога: что такое дефектоскоп ультразвукового типа, какие задачи он закрывает ежедневно, и в чём принцип его точности. Мы разберёмся, как работает ультразвуковой дефектоскоп, почему именно его выбирают для ответственных работы по диагностике, и где у метода есть границы. Никакой мистики: только физика, практика и понятные примеры.

Ультразвуковой дефектоскоп: что это такое и зачем он нужен

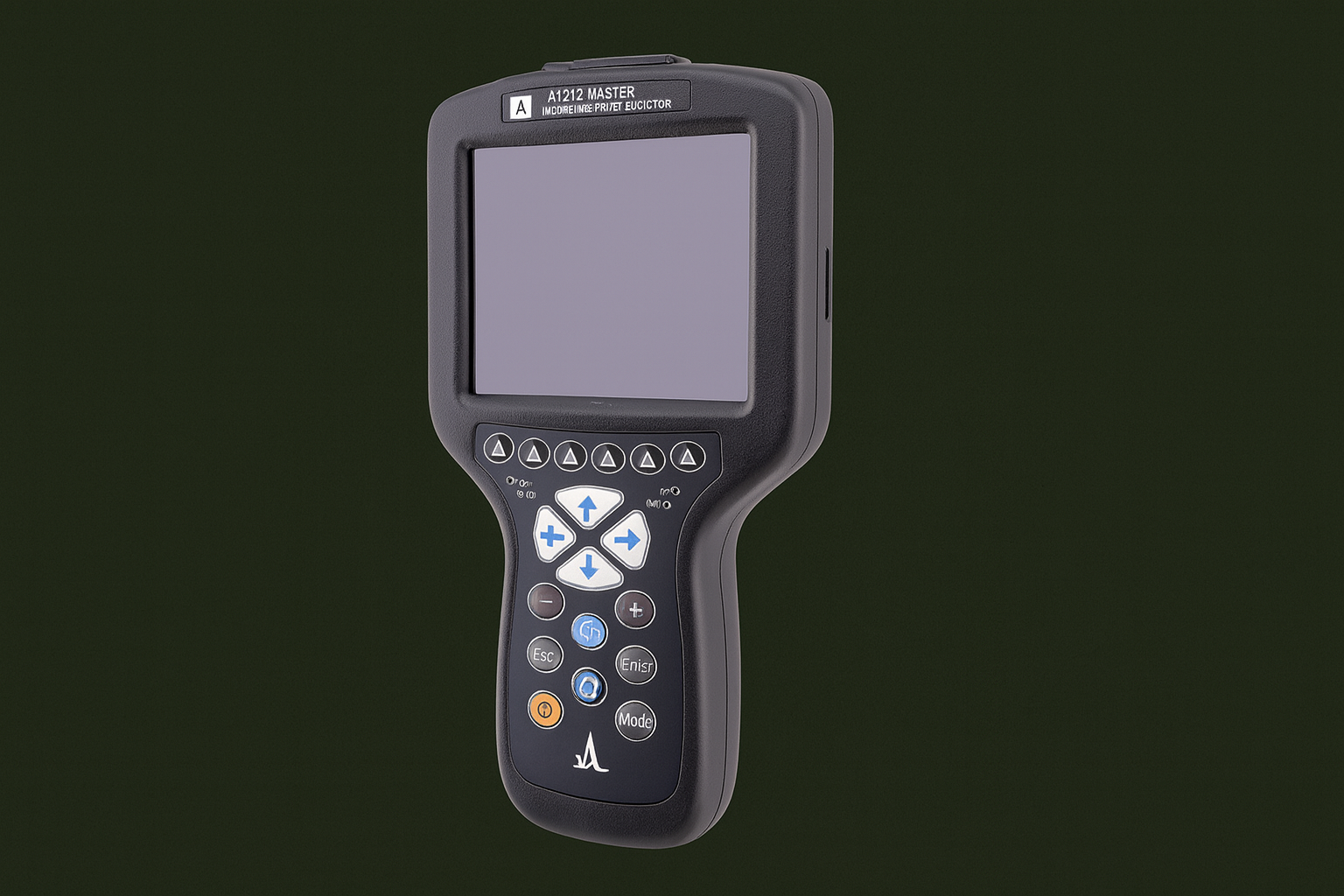

Если коротко, дефектоскоп ультразвукового действия — это портативный или стационарный прибор, который посылает в материал упругие волны высокой частоты и «слушает» их отклик. По задержке и амплитуде отражений можно судить, есть ли внутри неоднородности: трещины, непровары, расслоения, поры, включения.

Где он незаменим? Везде, где нужна скорость, глубина и аккуратность: сварные соединения труб и сосудов, оси и валы, листовой прокат, литьё, крупные детали в машиностроении, элементы мостов и металлоконструкций, композиты в авиакосмосе, пластики в производстве. На практике это «рабочая лошадка» НК: компактный корпус, понятный дисплей, гибкие настройки — и оператор сразу видит картину внутри.

Инженерная ценность проста: ультразвуковой метод позволяет проверять готовое изделие без разборки и с высокой локализацией подозрительных зон. Это экономит часы и дни, а иногда и спасает проект.

Задачи и возможности ультразвукового контроля: от шва до композита

Повседневные работы дефектоскописта обычно включают несколько направлений:

• Поиск скрытых дефектов
  Продольная волна идёт вглубь заготовки, отражается от границ и показывает трещины, расслоения, газовые пустоты. Особенно эффективно для сварных швов — помогает отделить «чистый» участок от проблемного и оценить глубину.
• Измерение толщины и контроль коррозии
  По времени пробега импульса до донной поверхности можно судить о реальной толщине детали. Используется на трубопроводах, теплообменниках, корпусах резервуаров для регулярных инструментальных проверок.
• Оценка однородности пластиков и композитов
  Метод выявляет расслоения, включения, «пустые» зоны в многослойных панелях, клеевых соединениях и сэндвич-структурах. Требует правильной частоты, подходящего преобразователя и аккуратной подготовки поверхности.

Типовые объекты контроля: сварные швы труб и каркасов, поковки, отливки, прутки и листы, лопасти и панели, толстостенные и тонкие детали, стеклопластик, углепластик.

Принцип действия: как прибор превращает «эхо» в точные выводы

В основе — простой принцип: преобразователь (датчик) излучает в контролируемую зону ультразвуковой импульс и принимает отражения. Между датчиком и деталью кладут контактную среду (гель, масло, воду) — она убирает воздушный зазор и даёт стабильный ввод энергии. Дальше — физика упругих волн.

Часть импульса проходит в материал и бежит вплоть до донной границы. Если на пути встречается дефект или переход сред (например, граница наплавленного металла), возникает отражение. Прибор фиксирует время прихода (это расстояние до отражающей границы) и амплитуду (это косвенно связано с размером/ориентацией неоднородности и потерями на пути). Так формируется знакомый дефектоскописту А-скан — «осциллограмма» с пиками.

Ключевые элементы действие работают слаженно: короткий по длительности импульс — для лучшей разрешающей способности; правильная частота — компромисс между глубиной и детализацией; акустическое согласование — чтобы энергия ушла в деталь, а не потерялась на поверхности. Если нужно «заглянуть под углом» в корень шва, используют наклонные преобразователи: волна вводится под заданным углом и отражается от границ иначе — это помогает вычислять позицию дефекта в сложной геометрии.

С математической стороны всё прозрачно: расстояние до отражающего объекта пропорционально времени добегания импульса туда-обратно (в два хода) и скорости звука для конкретного материала. Именно потому калибровка на образцах и корректное задание скоростей — не формальность, а часть точности.

Важно помнить и о границах метода. Грубозернистые структуры (например, часть чугунов) могут сильно рассеивать сигнал, толстые участки — затухать, а сложная геометрия — «размазывать» отражения. Правильный выбор частоты, типа преобразователя и траектории поиска — то, что отделяет уверенный результат от «шума».

Пошаговая схема поиска дефектов ультразвуковым методом

Чтобы ультразвуковой дефектоскоп показал точные результаты, важно соблюдать последовательность:

1. Подготовка объекта
   Поверхность очищают от грязи, краски и ржавчины. Неровности стачиваются, чтобы обеспечить хороший акустический контакт.
2. Нанесение контактной среды
   На зону контроля наносят гель, масло или воду. Это убирает воздушный зазор и позволяет волне свободно войти в материал.
3. Установка датчика
   Преобразователь плотно прижимают к поверхности. При необходимости используют прямой или наклонный датчик — в зависимости от формы объекта и типа дефектов.
4. Передача ультразвукового импульса
   Генератор прибора посылает короткий сигнал, который уходит вглубь конструкции.
5. Приём и регистрация отражений
   Отражённые волны возвращаются к датчику. Прибор фиксирует их время прихода и амплитуду.
6. Анализ показаний на экране
   Отображаются пики (А-скан) или изображения (В- и C-скан). По их форме и положению оператор судит о наличии и глубине дефектов.

Обработка и интерпретация результатов: что показывают экраны и как их читать

Работа ультразвукового дефектоскопа заканчивается не сигналом, а тем, как оператор умеет расшифровать картину. Вот основные форматы отображения:

• А-скан
  Классическая осциллограмма: пики отражений по времени. Позволяет определить глубину залегания дефекта и приблизительно оценить его размер.
  Применяется для локализации дефектов в сварных швах, листах, поковках.
• В-скан
  Срез в виде «разреза по глубине». Дефекты отображаются как пятна и линии на вертикальном сечении.
  Удобен при обследовании протяжённых объектов: швов, труб, панелей.
• C-скан
  Плоская «карта» дефектов по поверхности образца. Формируется в виде цветного изображения.
  Используется для композитов и многослойных структур, когда важно увидеть распределение неоднородностей по площади.

Принципы анализа:

• По задержке сигнала определяют глубину расположения дефекта.
• По амплитуде судят о его размерах и типе.
• Сопоставляя данные разных режимов, можно построить трёхмерную картину и исключить ложные срабатывания.

Финальный этап — фиксация результатов: современное ПО позволяет сохранять протоколы, экспортировать графику и составлять отчёты для архива предприятия или контролирующих органов.

Преимущества ультразвукового метода: почему его выбирают снова и снова

Ультразвук стал «рабочей классикой» неразрушающего контроля не случайно. Вот главные плюсы, которые делают его универсальным инструментом:

• Высокая точность и чувствительность
  Даже мелкие трещины или непровары прибор «видит» на глубине, где глаз и рентген уже бессильны.
• Скорость обследования
  Проверка сварного шва или листа занимает минуты. Для крупных конструкций используют автоматизацию, что ускоряет процесс в разы.
• Безопасность для объекта
  Контроль не разрушает материал, не требует вырезки образцов, не оставляет следов.
• Универсальность материалов
  Метод работает и с металлами, и с пластиками, и с композитами — достаточно подобрать частоту и преобразователь.
• Возможность автоматизации
  Современные дефектоскопы интегрируются в линии контроля качества, работают с роботизированными манипуляторами и создают цифровые карты дефектов.

Именно сочетание точности, скорости и «бережности» делает ультразвук незаменимым на предприятиях, где цена ошибки слишком высока.

Ограничения ультразвукового контроля: где метод может подвести

Даже у самого надёжного инструмента есть границы применения. Чтобы результаты были честными, нужно учитывать:

• Зависимость от структуры материала
  В грубозернистых сталях и чугуне ультразвуковой сигнал сильно рассеивается, и контроль становится ненадёжным.
• Форма и размер объекта
  На деталях со сложной геометрией волны многократно отражаются и дают «шум», который сложно интерпретировать.
• Толщина и затухание
  Чем массивнее изделие, тем больше энергии теряется на пути. Иногда сигнал просто не доходит до донной границы.
• Квалификация оператора
  Прибор выдаёт данные, но «читать» их должен специалист: от опыта зависит, будет это дефект или артефакт.
• Необходимость подготовки поверхности
  Грязь, ржавчина, краска мешают прохождению волн — поверхность приходится зачищать, а это не всегда возможно.

Ультразвук даёт мощный инструмент, но только там, где соблюдены условия. В противном случае он превращается в набор красивых, но бесполезных сигналов.

Практические рекомендации по выбору ультразвукового дефектоскопа

Когда речь заходит о покупке прибора, главная ошибка — ориентироваться только на цену или бренд. В реальности эффективность зависит от того, насколько параметры модели совпадают с задачами конкретного предприятия. Для трубопроводов важен диапазон частот, позволяющий уверенно работать с толщинами и выявлять коррозию. Для композитов и многослойных материалов решающим фактором становится высокая чувствительность и поддержка дополнительных режимов визуализации.

Рабочая глубина тоже играет ключевую роль. Если прибор не способен «прозвучать» изделие на требуемую толщину, то все остальные характеристики становятся бессмысленными. Поэтому выбор всегда начинается с анализа объекта контроля: металл или пластик, сварной шов или массивная заготовка, протяжённая труба или точечный элемент конструкции.

Не менее важна эргономика. Современные дефектоскопы должны быть удобными в работе, иметь чёткий дисплей и программное обеспечение, которое не превращает каждую настройку в головоломку. Дополнительные функции — флуоресценция, поддержка В- и С-сканов, автоматическая фиксация результатов — становятся обязательными для предприятий, где требуется документирование и работа с цифровыми архивами.

Есть ещё один фактор, который часто недооценивают: совместимость с автоматизированными линиями и роботизированными системами. Сегодня ультразвуковой контроль всё чаще интегрируют в производственные процессы, и возможность подключить прибор к общей системе управления становится конкурентным преимуществом.

Почему стоит доверять выбор специалистам ООО НПХ «УСПС»

Даже опытный дефектоскопист не всегда готов тратить время на изучение десятков моделей и разбираться в нюансах их программного обеспечения. В таких случаях реальную ценность даёт помощь специалистов «УСПС». Их команда ежедневно работает с оборудованием для неразрушающего контроля и прекрасно знает, где скрываются подводные камни.

При подборе учитываются все детали: свойства материала, геометрия объекта, условия цеха, требования к точности и скорость работ. Такой подход исключает риск переплаты за ненужные функции или, наоборот, недокомплекта, который не позволит решить задачу.

Важно и то, что сотрудничество не заканчивается в момент покупки. «УСПС» обеспечивает обучение персонала, сервисное сопровождение и техническую поддержку. Это значит, что предприятие получает не просто прибор, а готовое решение, которое гарантированно будет работать и приносить результат.

FAQ

Как работает ультразвуковой дефектоскоп?
Прибор излучает ультразвуковой импульс в материал и фиксирует отражения от дефектов и границ. По времени и амплитуде сигналов определяется глубина и характер неоднородностей.

В чём принцип действия метода?
В основе лежит измерение времени пробега ультразвуковой волны туда и обратно. Этот параметр напрямую связан с расстоянием до дефекта.

Какие задачи он решает?
Поиск трещин и непроваров, контроль толщины, выявление коррозии и расслоений, оценка однородности пластиков и композитов.

Можно ли использовать для неметаллов?
Да, метод применим для пластмасс, клеевых соединений, композитов — главное, подобрать частоту и преобразователь.

Какие есть ограничения?
Сложности возникают с грубозернистыми материалами, толстыми заготовками и объектами сложной формы.

Что важнее: прибор или оператор?
Современные модели дают большой функционал, но только специалист способен правильно интерпретировать сигналы и отличить дефект от артефакта.
