Назначение и принцип работы
Основная задача УИМ — воссоздать реальные условия нагрузки на материал и зафиксировать его поведение. Это позволяет определить предел прочности, модуль упругости, деформируемость и другие важные характеристики.
Испытания могут проводиться в различных режимах: на растяжение, сжатие или изгиб. Все данные фиксируются с высокой точностью, что делает оборудование универсальным и незаменимым в различных отраслях.

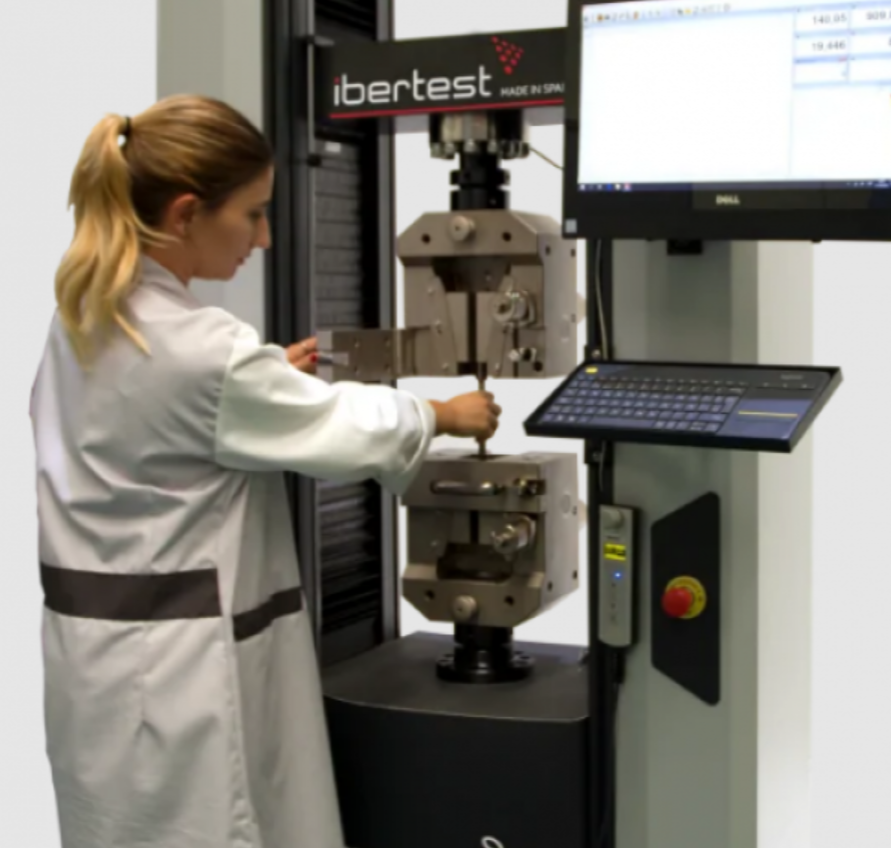

Как устроена универсальная испытательная система
- Жёсткая рама — обеспечивает направленное движение узлов
- Привод (нагрузочный механизм) — электромеханический или гидравлический
- Датчики — измеряют усилие и перемещение
- Система управления — программное обеспечение для настройки и анализа
- Захваты и оснастка — удерживают образец в процессе испытания
Во время испытания фиксируются три ключевых параметра: сила (Н), перемещение (мм) и время (с). Эти данные используются для построения диаграмм и расчёта характеристик материала.
Что можно тестировать на универсальных машинах
- Металлы и сплавы
- Полимеры, пластмассы, эластомеры
- Композиты
- Бумагу, картон, текстиль
- Керамику и стекло
- Строительные материалы
- Образцы, созданные методом 3D-печати
Области применения
- Промышленные предприятия — для контроля прочности продукции
- Лаборатории — для сертификации и тестирования
- НИИ — для анализа новых материалов
- ВУЗы — в учебных и исследовательских целях
Основные функции и возможности
- Испытания на одноосное растяжение, сжатие, изгиб, сдвиг
- Расчёт характеристик прочности и упругости
- Отображение диаграмм в реальном времени
- Автоматическое управление с помощью ПО
- Поддержка стандартов ГОСТ, ASTM, ISO
Конструктивные особенности и модификации
| Характеристика | Варианты |
|---|---|
| Нагрузка | от 0,2 KН до 1200 KН |
| Тип привода | Электромеханический / Гидравлический |
| Форм-фактор | Настольный / Напольный |
| Количество колонн | Одностоечный / Двухстоечный |
| Система управления | Ручная, полуавтомат, автомат через ПК |
Зажимные устройства
Типы зажимов
- Клиновые — для прочных и твёрдых материалов
- Тисковые — универсальные с возможностью регулировки
- Пневматические — для тонких, хрупких или мягких образцов
- Специализированные — для нестандартных образцов: кабель, проволока, ткань, труба
Захваты могут быть с насечками, сменными губками и адаптированы под геометрию конкретного изделия.
Сколько стоит универсальная испытательная машина
Цена зависит от максимальной нагрузки, точности, типа привода, наличия климатических опций и используемого программного обеспечения.
Пример: УИМ с усилием 50 кН может стоить от 950 000 до 1 400 000 рублей. Это сравнимо со стоимостью автомобиля, но в лабораторной среде машина быстро окупается за счёт своей точности и универсальности.
Заключение
Универсальные испытательные машины — это неотъемлемый элемент современной лаборатории. Они позволяют точно определять механические свойства различных материалов и обеспечивают надёжность и качество продукции. Подбор оборудования зависит от ваших задач — если требуется помощь, мы готовы предложить подходящее решение и полную комплектацию под ключ.
18.06.2025
