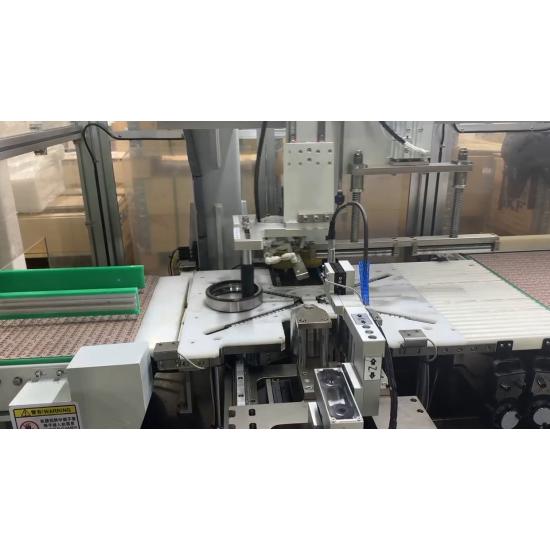

Вихретоковый дефектоскоп для контроля колец CRAFTEST ECT-R
- Производитель:
- 1
Важно! Комплектация оборудования производится по ТЗ заказчика в зависимости от задач. Ниже приведена в качестве примера комплектация одного из реализованных проектов на одном из ведущих российских заводов.Вихретоковый дефектоскоп нового поколения
Вихретоковый дефектоскоп колец нового поколения
Принцип работы
В основе работы прибора лежит применение переменного тока, который через измерительную катушку создаёт вихревые токи на поверхности контролируемого изделия. Возникающее магнитное поле влияет на электрическое сопротивление катушки. При наличии дефектов или неоднородностей материала исходное поле вихревых токов изменяется, что приводит к изменению импеданса.
Прибор фиксирует эти изменения и автоматически выявляет дефекты путём обработки электрических сигналов от измерительного датчика.
Автономность и современные технологии
Главное отличие нового вихретокового дефектоскопа — возможность работы без постоянного подключения к компьютеру. Устройство выполнено по полностью цифровой архитектуре и оснащено встроенной технологией, которая объединяет в себе функции сбора данных, анализа и сигнализации.
Преимущества такой архитектуры:
- Автономный сбор и обработка данных;
- Анализ сигналов;
- Минимальные требования к внешнему компьютеру;
- Упрощённая замена и обслуживание оборудования.
Сетевая архитектура
Система построена по модульному принципу: каждый канал прибора является самостоятельным модулем с полным набором функций дефектоскопии. Модули могут быть размещены централизованно или распределены по цеху и объединены через стандартный Ethernet-коммутатор.
Ключевые особенности сетевой структуры:
- Централизованное или распределённое размещение модулей;
- Стандартное коммутационное оборудование для централизованного управления;
- Независимая работа каналов — отказ одного модуля не влияет на работу остальных;
- Более высокая надёжность по сравнению с традиционными многоканальными системами.
Индекс зонда — новая концепция настройки
Эффективность контроля во многом определяется качеством зонда и корректностью его установки. В приборе реализован уникальный алгоритм расчёта «индекса зонда», который отражает совокупную производительность датчика.
Это решение помогает инженерам при настройке дефектоскопа, сокращая время калибровки и стандартизируя процедуру регулировки.
Система аварийного контроля зонда
Механические повреждения или ошибки оператора могут привести к неисправности зонда. Работа с повреждённым датчиком может вызвать серьёзные ошибки при обнаружении дефектов.
Многочастотный многофильтровый вихретоковый дефектоскоп выполняет самодиагностику зонда в реальном времени. При обнаружении признаков повреждения прибор немедленно оповещает оператора, что предотвращает работу с некорректными данными и снижает риск пропуска дефектов.
| Параметр | Характеристика |
|---|---|
| Чувствительность к трещинам |
Трещина глубиной ≥0,05 мм и длиной ≥1 мм, идущая внутрь от поверхности обжимного кольца. Для трещины, не выходящей на поверхность внутри обжимного кольца: при толщине между подкожной поверхностью и поверхностью заготовки ≤0,2 мм, глубина составляет ≥0,20 мм. Возможно обнаружение трещин длиной ≥1 мм. |
| Чувствительность к твёрдости | По шкале Роквелла: 1HRC ~ 2HRC (при сохранении стабильности и неизменности других параметров). |
Вихретоковый контроль деталей
Введение: зачем нужен вихретоковый контроль деталей
Вихретоковый контроль деталей — это быстрый и точный метод неразрушающего контроля (NDT) для изделий из проводящих материалов.
Он решает сразу несколько практических задач производства..
Вихретоковый контроль в производственных линиях. Сравнение с ультразвуковым методом.
Причины, почему вихретоковый контроль широко применяется в линиях производства
1. Вихретоковый метод — самый быстрый и автоматизируемый
Реакция датчика — мгновенная (миллисекунды).
Можно контролировать 1..
