Вихретоковый контроль цилиндрических роликов IBG

Аппарат для контроля цилиндрических роликов

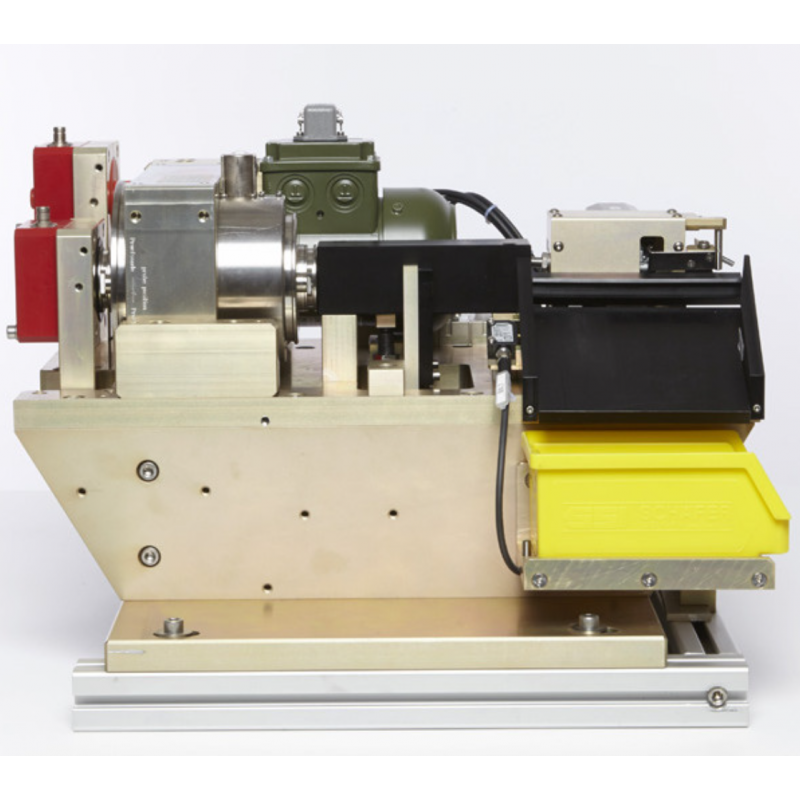

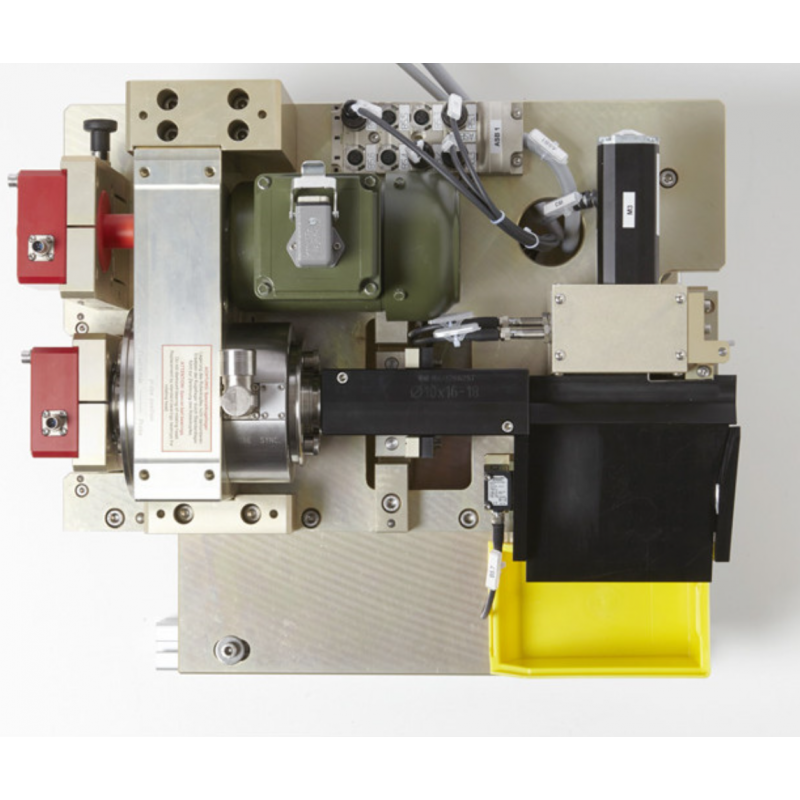

Устройство предназначено для неразрушающей проверки цилиндрических роликов диаметром от 5 до 25 мм и длиной от 5 до 70 мм. Максимальная скорость обработки деталей достигает 8 м/мин. В комплект входит вращающаяся головка с сенсорами для обнаружения трещин, катушка для анализа структуры материала, сенсор для контроля торцевых поверхностей и затвор для удаления деталей, которые оказались в системе при запуске или выявлены как дефектные.

Компактные габариты аппарата позволяют легко интегрировать его в производственные линии, где выпускаются цилиндрические ролики и аналогичные изделия. Система эффективно выявляет трещины, термические повреждения после шлифовки и структурные изменения материала. Обычно установка осуществляется между шлифовальным и чистовым оборудованием либо в конце производственной линии после чистовой обработки.

Детали подаются по горизонтальному конвейеру к зоне контроля. Сначала ролики проходят через катушку для анализа структуры, затем — через вращающуюся головку eddyscan H25. Фотобарьер фиксирует контакт с торцевой поверхностью, а энкодер перед головкой обеспечивает точное отслеживание положения каждой детали. Благодаря этому результаты контроля точно сопоставляются с конкретными изделиями и передаются в систему сортировки для дальнейшей обработки.

Аппарат не является полностью автономным и требует дополнительного оборудования (по выбору заказчика или как опция от ibg): ПЛК, эжектор для сортировки и регулируемую по высоте монтажную платформу. Система полностью автоматизирована и позволяет контролировать трещины и структуру цилиндрических роликов без участия оператора.

Компания ibg также предлагает решения для автоматической проверки крупных цилиндрических роликов, включая выявление трещин и термических дефектов на торцах.
