Вихретоковый дефектоскоп для контроля прутков

Устройство контроля прутков и рельсов

Данный прибор предназначен для неразрушающего контроля поверхности линейных направляющих и аналогичных изделий, позволяя оценивать твердость материала и выявлять отсутствие корректной закалки.

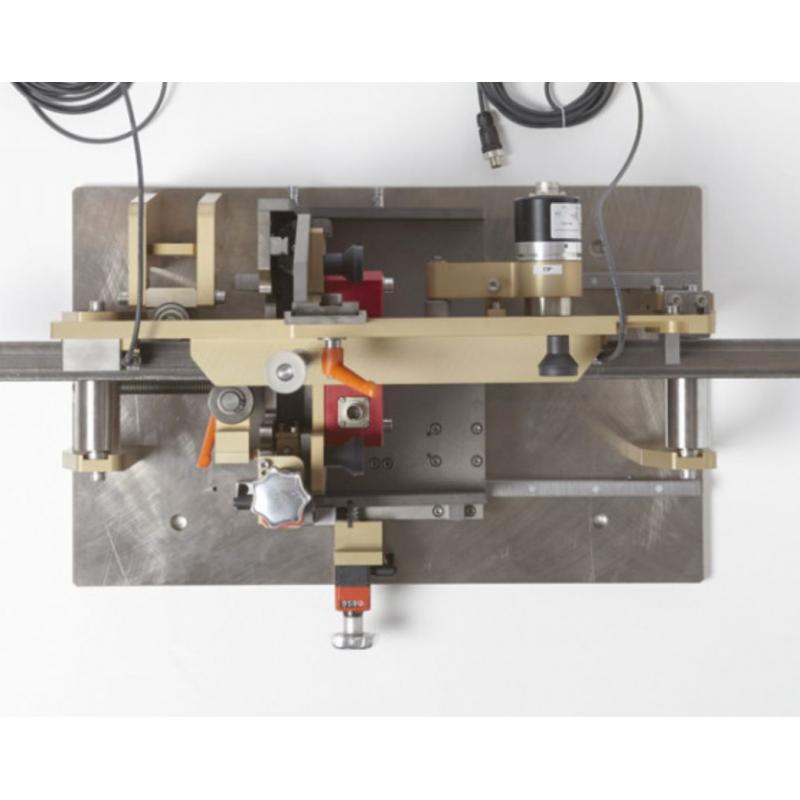

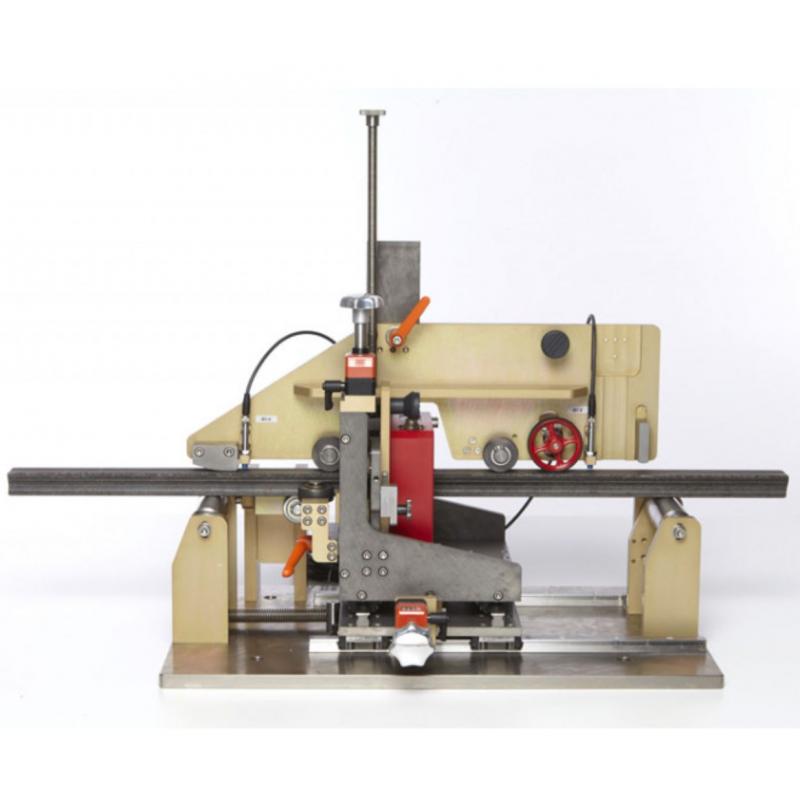

Аппарат устанавливается между ленточным конвейером, следующем за закалочной установкой, и сортировочным столом. Стационарный стенд закрепляется на полу и оснащается держателем катушки, энкодером и двумя бесконтактными датчиками. Конструкция держателя позволяет регулировать положение катушки как по вертикали, так и по горизонтали, а также корректировать высоту для компенсации отклонений прямолинейности деталей до 30 мм.

Перемещение изделий через испытательную катушку происходит с постоянной скоростью благодаря существующей транспортной ленте. Бесконтактный датчик фиксирует поступление детали и запускает цикл измерений через заданный интервал времени. Контроль выполняется вдоль всей длины изделия. Например, при проверке рельса длиной 6 метров система производит около 224 замеров с шагом 25 мм. По завершении проверки детали — как исправные, так и дефектные — продолжают движение к сортировочному модулю.

Ведущее колесо устройства контактирует с цепочкой деталей, активируя энкодер. Сигнал с энкодера управляет сдвиговым регистром ПЛК, обеспечивая синхронизацию информации о каждой детали с ее фактическим положением. Это гарантирует точную и своевременную передачу данных о сортировке к приводной системе, когда изделие достигает сортировочного колеса.

По желанию возможна установка рабочего места с ПК для управления процессом контроля и ведения базы данных. Данные с прибора передаются через Ethernet, обрабатываются и сохраняются в базе с учетом дополнительных параметров, таких как тип детали или производственная партия. Текущие результаты и архивные данные могут визуализироваться в программном обеспечении для удобного анализа.
