Зонд ibg для вихретокового контроля кулачков распределительного вала

Во время шлифовки распределительных валов могут возникать остаточные напряжения, участки перегрева и повторного упрочнения поверхности. При изготовлении составных валов, в которых кулачки соединяются с валом методом термической усадки или под давлением, существует риск возникновения микротрещин.

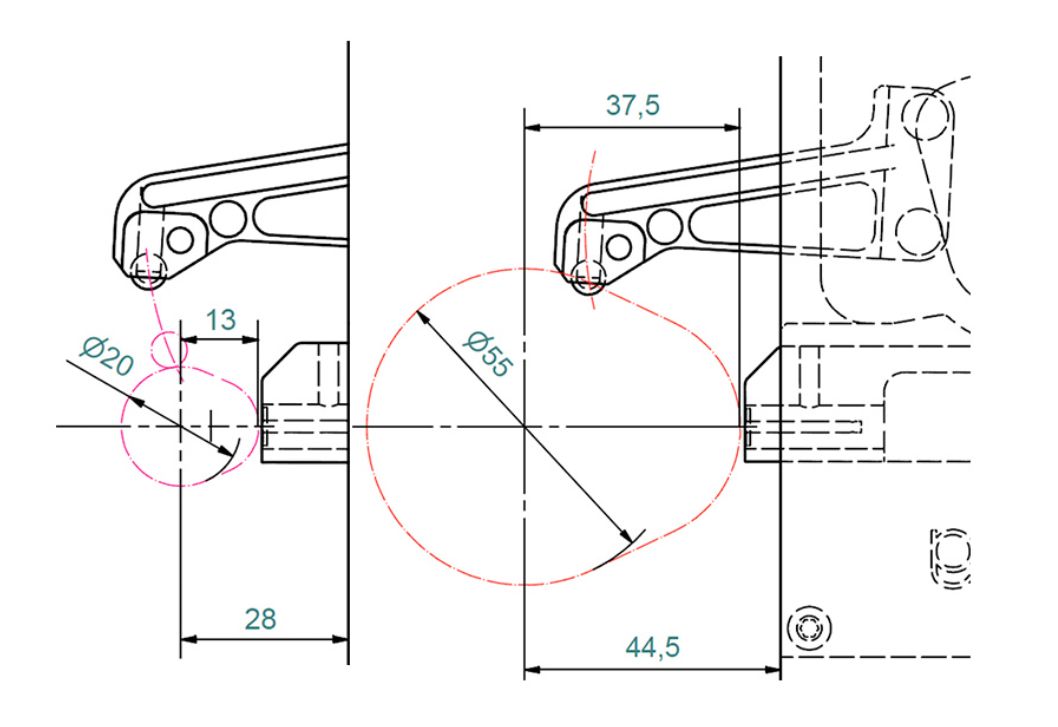

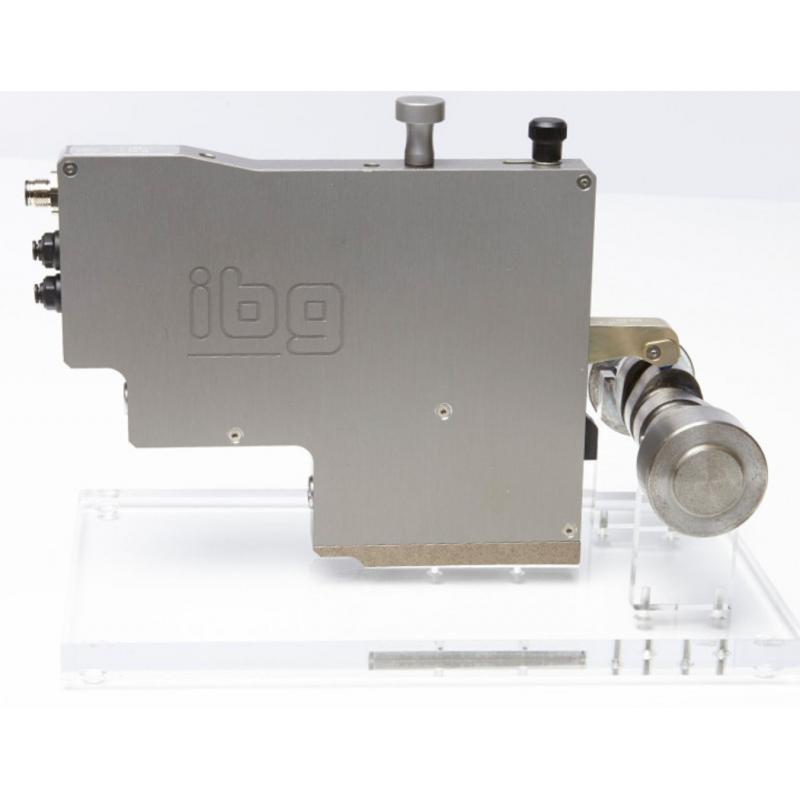

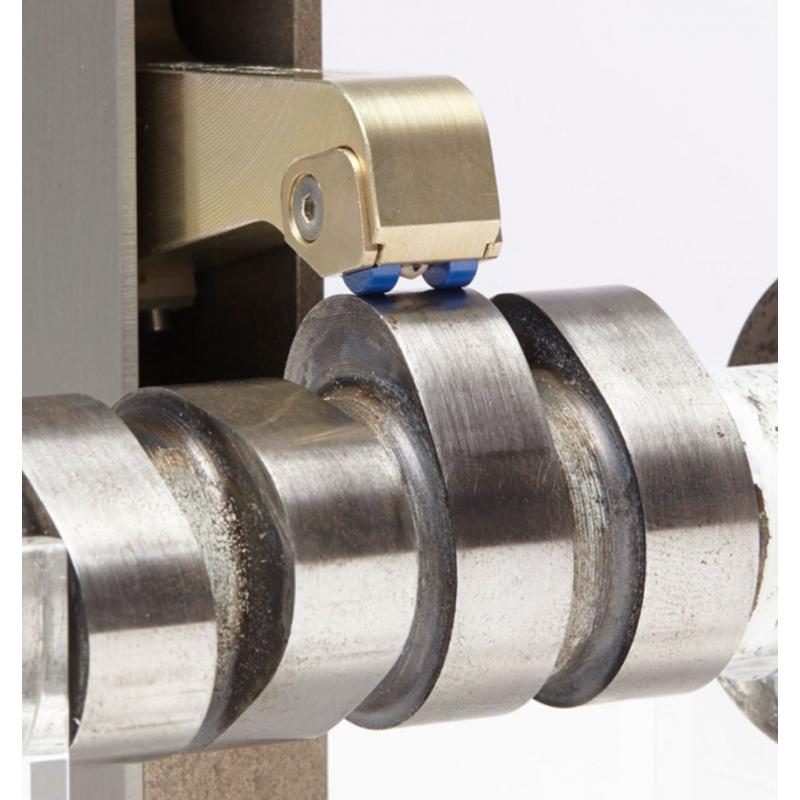

Для проведения динамического вихретокового контроля необходимо, чтобы зонд сохранял стабильное расстояние до поверхности, двигался с постоянной скоростью и располагался максимально перпендикулярно к ней. Поэтому этот метод эффективен при проверке вращающихся или плоских деталей. Специальный щуп для кулачков повторяет их профиль, что обеспечивает точность измерений на уровне контроля осесимметричных изделий. Конструкция устройства включает сферический щуп X-образного типа с широким углом обзора — около 180°. Он установлен между двумя сменными керамическими дисками, обладающими высокой износостойкостью. Эти диски обеспечивают плавный контакт ручки с поверхностью кулачка и точное повторение его формы. В систему встроен двойной пневмоцилиндр: в одном направлении он выполняет функцию пружины, а в другом — поднимает зонд после завершения цикла. Такое решение обеспечивает скорость вращения распределительного вала до 250 об/мин (в зависимости от геометрии кулачка). Эффективная ширина зонда 1,5 мм позволяет контролировать даже более широкие профили кулачков. В стандартной комплектации преобразователь оснащён индуктивным датчиком, который передаёт сигнал на прибор при каждом обороте. Дополнительно система может быть укомплектована зондом для анализа структуры материала. Контроль кулачков диаметром от 20 до 55 мм осуществляется за один проход.

Контроллер eddyvisor C способен одновременно работать с 16 датчиками, что позволяет выполнять контроль на высоких скоростях, сравнимых с производственными линиями, и оперативно выявлять трещины и прижоги на распределительных валах.
