Вихретоковый контроль колец IBG

Устройство для вихретоковой сортировки колец

Кольца после термической обработки должны обладать определённой твёрдостью и однородной структурой упрочнённого слоя. Только при соблюдении этих параметров изделие будет соответствовать технологическим требованиям и выдерживать эксплуатационные нагрузки.

Термическая обработка — это многоступенчатый процесс, в котором каждый этап влияет на конечные свойства материала. Поэтому важно проверять каждое кольцо на наличие структурных и технологических дефектов, которые могут возникнуть при нагреве, закалке или отпуске.

Принцип вихретокового контроля

Во время вихретокового контроля измеряются кривые магнитной проницаемости изделий и сравниваются с эталонными характеристиками. Малейшее отклонение сигналов свидетельствует об изменении структуры металла — такая деталь автоматически отбраковывается. Для точного и быстрого анализа рекомендуется использовать многочастотный вихретоковый метод. Наиболее эффективным решением является превентивная многочастотная технология PMFT ibg, реализующая полностью цифровую обработку сигнала. Эта технология сочетает в себе широкий диапазон частот, гармонический анализ и сокращение времени тестирования, обеспечивая надёжный контроль при высокой производительности.

Автоматизированная сортировка

В автоматической системе сортировки кольца проходят контроль со скоростью до 90 деталей в минуту. Система рассчитана на изделия с наружным диаметром 30–120 мм и шириной 9–35 мм.

Ход процесса контроля

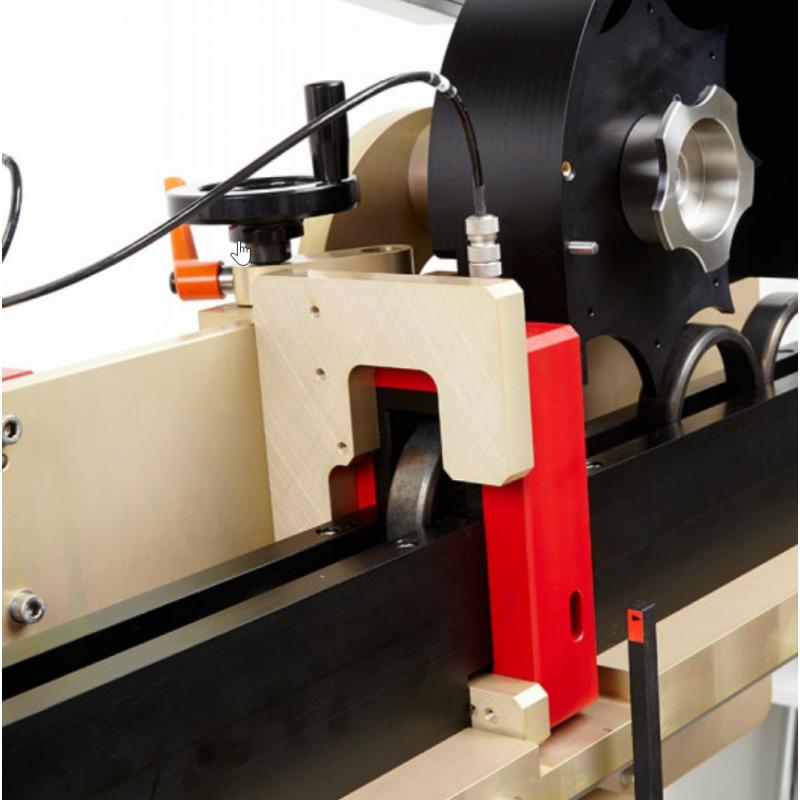

Кольца перемещаются по направляющей, ширина которой регулируется в зависимости от их размера. Зубчатое колесо, приводимое в движение мотор-редуктором, перемещает изделия с постоянной скоростью через прямоугольную измерительную катушку. Во время контроля анализируются сигналы на восьми частотах, а также третья и пятая гармоники.

Если результат соответствует заданным параметрам, заслонка для отбраковки остаётся закрытой, и кольцо движется по выходной направляющей. Блок управления установлен под углом, что обеспечивает свободное движение деталей под действием силы тяжести.

Интеграция в линию

Сортировочная установка может быть встроена в существующую производственную линию или использоваться как отдельный модуль. Для достижения максимальной скорости рекомендуется непрерывная подача изделий, но возможна и ручная подача при работе с отдельными кольцами.

Комплектация

• Вихретоковый прибор ibg eddyvisor S нового поколения с прямоугольной и компенсационной катушками;
• Механическая часть с системой подачи, транспортным и выпускным колесами, контрольной катушкой, лотком для бракованных изделий и сортировочным затвором;
• Кабели и блок управления с управляющей электроникой.
