Вращающиеся головки ibg для выявления трещин и прижогов при шлифовании

Вращающиеся системы вихретокового контроля позволяют значительно повысить эффективность и скорость проверки деталей. Частота вращения достигает 3000 об/мин и выше. При этом датчик встроен в диск, установленный на роторе, а передача сигнала осуществляется через вращающийся трансформатор, что гарантирует точную передачу данных без искажений.

Такие головки применяются для контроля осесимметричных деталей — роликов подшипников, штоков поршней, шестерёнчатых пальцев и других изделий, у которых требуется проверить внешние диаметры на наличие поверхностных дефектов. Кроме того, они используются для проверки гильз цилиндров (как отдельно, так и в составе блока цилиндров) и других деталей с внутренними поверхностями, подлежащими контролю.

Компания ibg разработала серию вращающихся головок eddyscan, специально предназначенных для автомобильной промышленности.

Eddyscan H

— модель, оптимизированная для проверки внешнего диаметра цилиндрических деталей. Выпускается в двух- и четырёхканальном исполнении, рассчитанном на детали диаметром до 63 мм. В четырёхканальном исполнении используются четыре зонда, встроенные в один диск, что обеспечивает производительность до 800 мм/с.

Eddyscan F

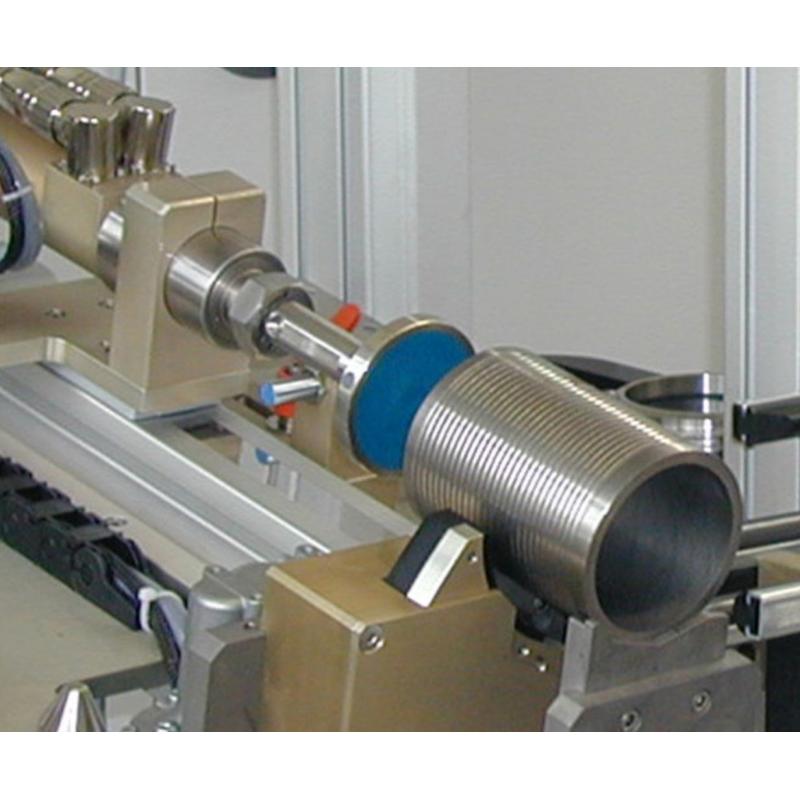

применяется для контроля внутренних поверхностей осесимметричных изделий — гильз цилиндров, колец подшипников и аналогичных компонентов. Устройство может быть одно- или двухканальным. Конструкция разработана таким образом, что позволяет проверять даже конические поверхности. Диапазон контролируемых диаметров начинается от 3 мм и не имеет верхнего предела.

Eddyscan C

предназначен для комплексного контроля блоков цилиндров. Самоцентрирующийся преобразователь выполняет сканирование гильз цилиндров, выявляя трещины и поры, а система XY-направляющих компенсирует отклонения в размерах и положении отверстий цилиндров.

Все вращающиеся головки eddyscan оснащены дисками фиксированного или регулируемого диаметра. В большинстве моделей предусмотрена возможность установки различных типов преобразователей ibg для обнаружения трещин, что делает системы максимально универсальными и адаптируемыми под конкретные задачи контроля.
