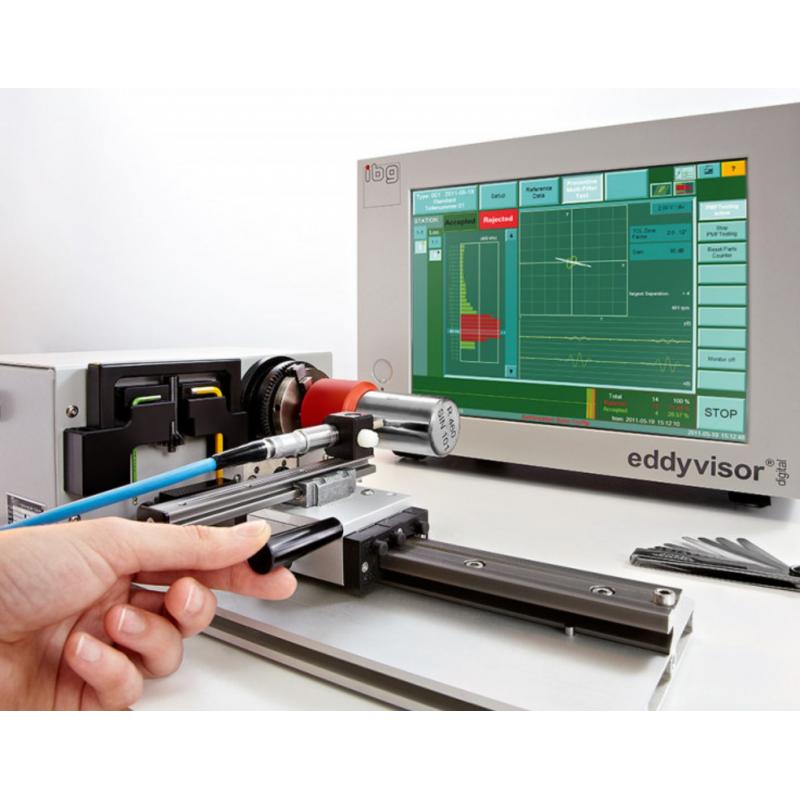

Лабораторный станок ibg для вихретокового контроля трещин и прижогов
- Производитель:
- 1
Компактное немецкое устройство, специально сконструированное для обнаружения трещин.

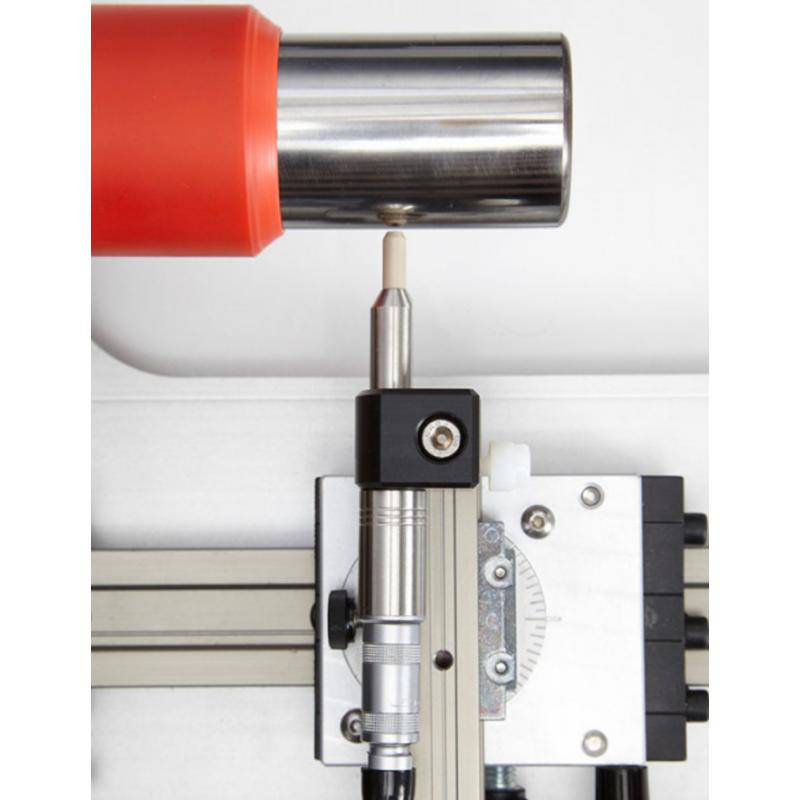

Держатель со зондом перемещается по двум ходовым винтам и может вращаться непрерывно, что обеспечивает удобный доступ к различным поверхностям изделия и позволяет проводить контроль даже очень сложных деталей. Изделия фиксируются трехкулачковым патроном с оборотными кулачками либо помещаются в отдельный зажим для детали — возможна как внешняя, так и внутренняя фиксация. При вертикальной установке позиционирование происходит за счёт силы тяжести, что ускоряет и упрощает смену деталей.

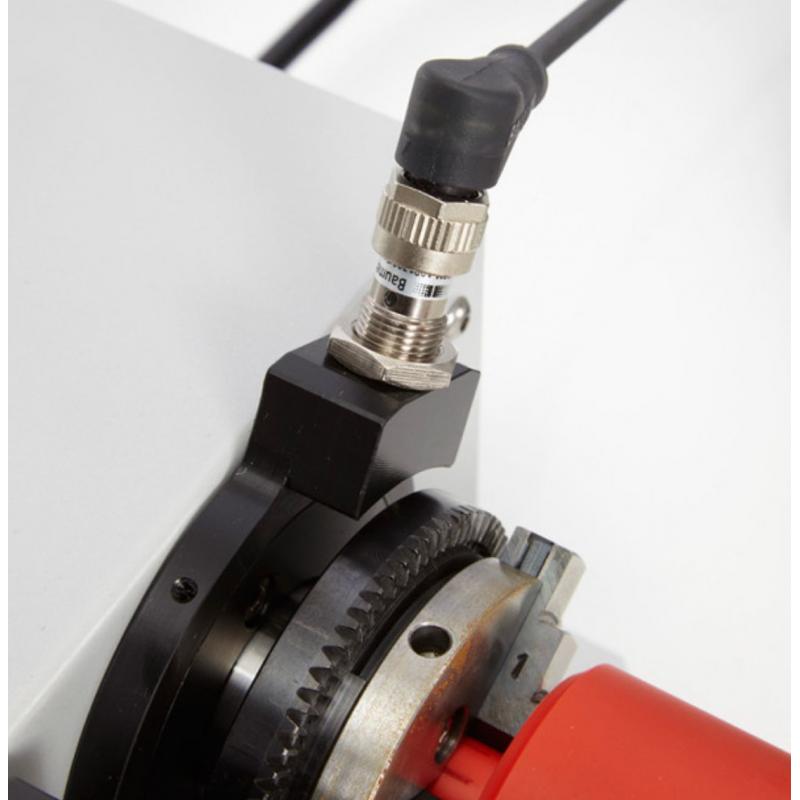

Для проверки широкого спектра изделий доступны несколько стандартных типов зондов и зажимов. Скорость вращения регулируется плавно и достигает значений более 500 об/мин. Настраиваемый бесконтактный переключатель посылает один импульс за один оборот на прибор, что позволяет с высокой точностью определять окружное положение дефекта без применения дополнительных приспособлений.

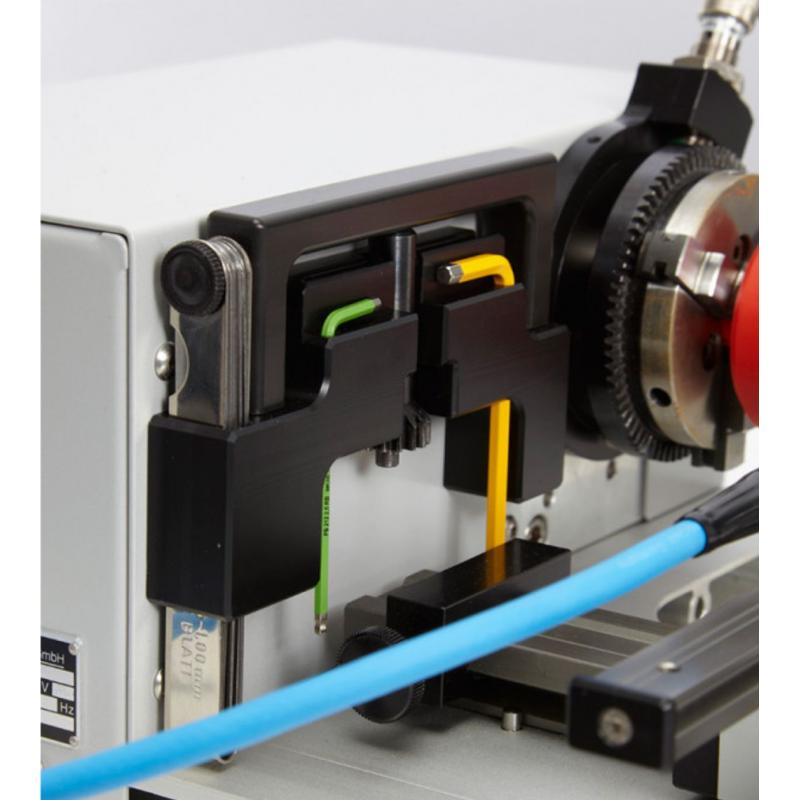

В комплект также входят рукоять и набор инструментов для настройки положения патрона и преобразователя. Небольшие габариты оборудования и поставляемый транспортировочный кейс делают возможной перевозку станка в качестве ручной клади в самолёте.
Технические данные
- зажим: патрон трёхкулачковый с оборотными кулачками;
- зона зажима: 2–68 мм при зажиме снаружи; макс. 80 мм при зажиме изнутри;
- высота центров над направляющими: 65 мм; наибольший диаметр изделия над станиной: 130 мм; диаметр сверла шпинделя: 16 мм;
- диапазон регулировки крепления зонда: продольная ось 200 мм, поперечная ось 45 мм;
- диапазон скоростей: 10–780 об/мин; электронная бесступенчатая регулировка; вращение по часовой стрелке;
- двигатель: постоянного тока 24 В, макс. мощность 50 Вт;
- электропитание: 110/240 В, 50/60 Гц;
- габаритные размеры станка (д×ш×в): 435,5 × 250 × 121,5 мм, вес 7 кг;
- размеры транспортировочного кейса (д×ш×в): 460 × 350 × 160 мм;
- в комплекте: сетевой кабель и бесконтактный переключатель с пусковым кабелем.
Технические данные
| Параметр | Значение |
|---|---|
| Зажим | патрон трёхкулачковый с оборотными кулачками |
| Зона зажима | 2–68 мм (зажим снаружи); макс. 80 мм (зажим изнутри) |
| Высота центров над направляющими | 65 мм |
| Наибольший диаметр изделия над станиной | 130 мм |
| Диаметр сверла шпинделя | 16 мм |
| Диапазон регулировки крепления зонда | Продольная ось: 200 мм; Поперечная ось: 45 мм |
| Диапазон скоростей | 10–780 об/мин; электронная бесступенчатая регулировка; вращение по часовой стрелке |
| Двигатель | постоянного тока 24 В, макс. мощность 50 Вт |
| Электропитание | 110/240 В, 50/60 Гц |
| Габаритные размеры станка (д×ш×в) | 435,5 × 250 × 121,5 мм |
| Вес | 7 кг |
| Размеры транспортировочного кейса (д×ш×в) | 460 × 350 × 160 мм |
| Комплектация | сетевой кабель и бесконтактный переключатель с пусковым кабелем; рукоять и инструменты для регулировки |
