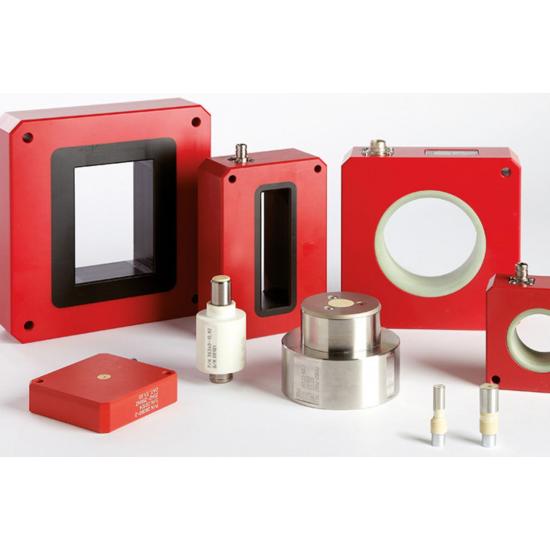

Катушки и зонды ibg для вихретокового контроля структуры изделий

Компания ibg предлагает широкий ассортимент катушек для вихретокового контроля — от стандартных до изготовленных по индивидуальному заказу. В линейку входят прямоугольные, плоские катушки, катушки внутреннего и внешнего диаметра, а также зонды. По запросу возможно изготовление катушек и зондов для решения конкретных задач.

Преимущества катушек ibg

• Высокая чувствительность
• Устойчивость к перепадам температуры
• Полная совместимость со всеми приборами ibg для структурного контроля

Это значит, что при переходе на новое поколение оборудования вы сможете продолжать использовать уже имеющиеся катушки.

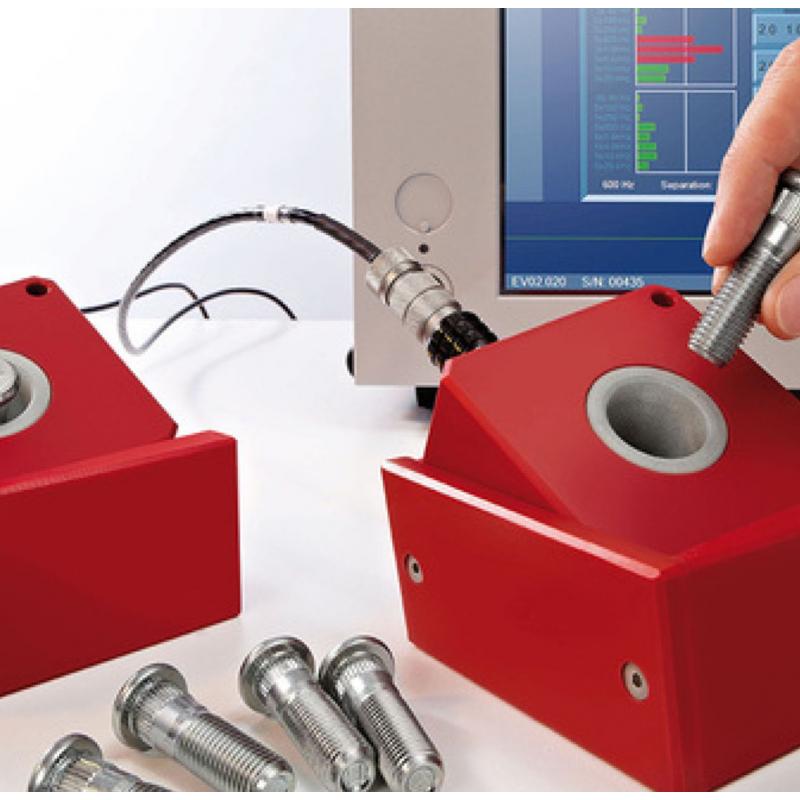

Стандартные и индивидуальные катушки

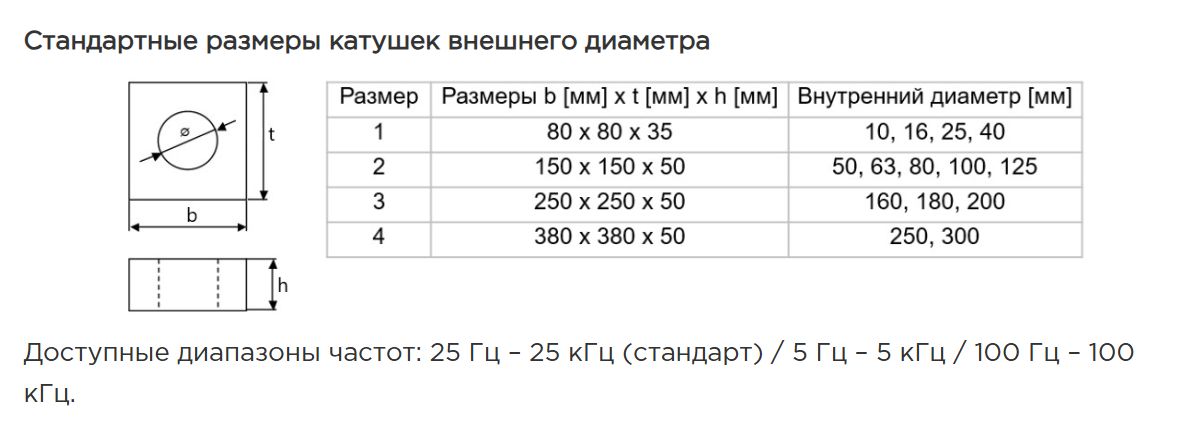

Катушки внешнего диаметра используются в сочетании с многочастотной технологией ibg для проверки правильности термообработки деталей. В большинстве случаев подходят стандартные катушки диаметром от 5 до 300 мм. Для деталей большего размера возможна разработка катушек на заказ.

Такие катушки используются для анализа твёрдости, глубины закалённого слоя, определения состава сплава, структуры материала и других параметров.

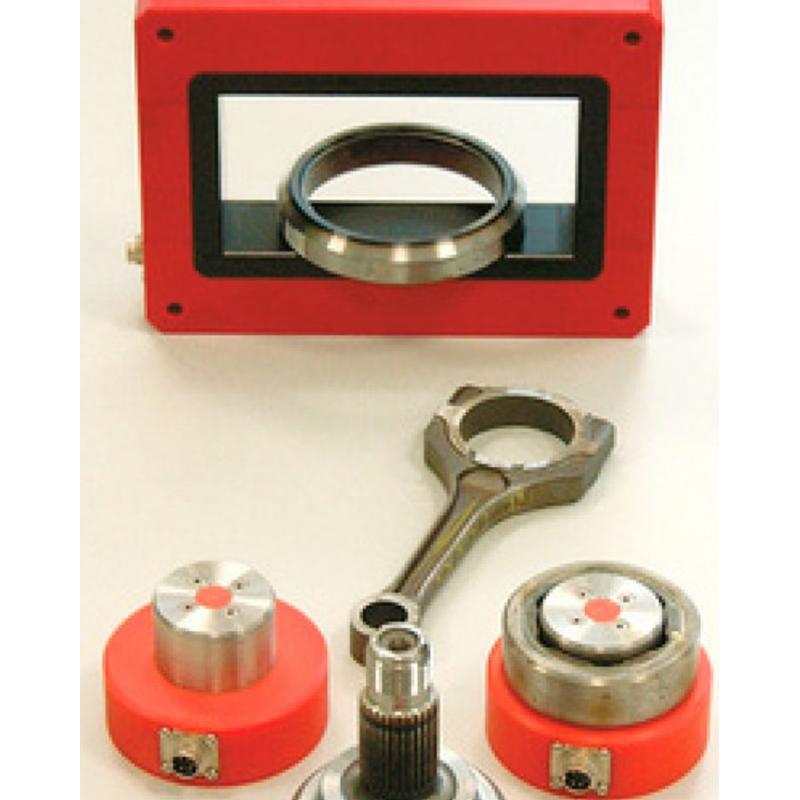

Прямоугольные катушки

Для контроля подшипниковых колец и шатунов — обеспечивают более глубокое проникновение магнитного поля.

Экранированные катушки

Для определения границ зоны упрочнения концентрируют магнитное поле в нужной области и сводят к минимуму влияние внешних факторов.

В зависимости от материала и формы изделия можно обнаружить отклонения до 0,5 мм.

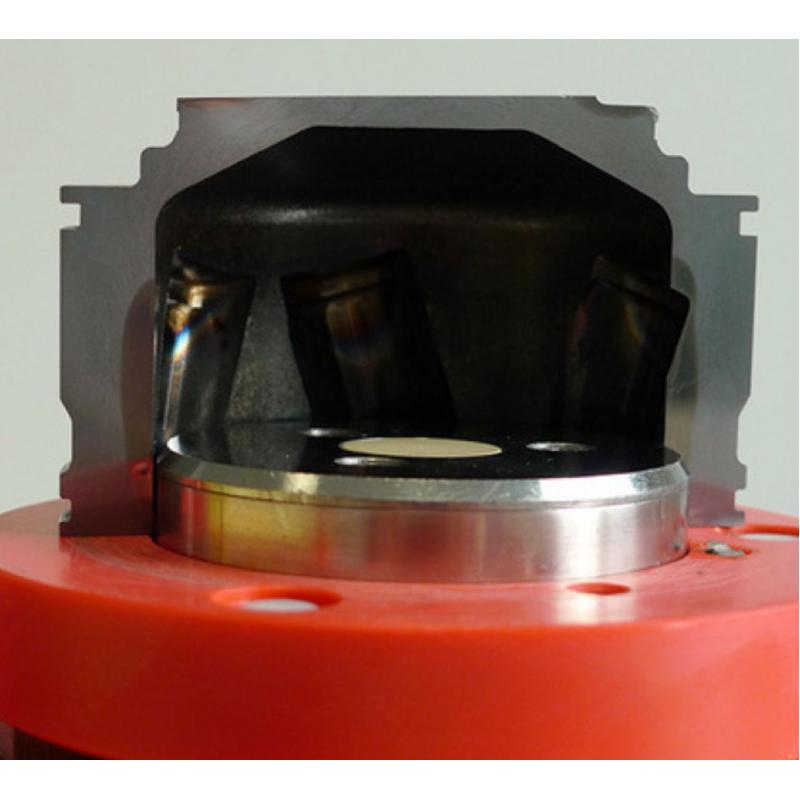

Катушки внутреннего диаметра для проверки отверстий и внутренних поверхностей

Стандартные катушки внешнего диаметра не всегда могут охватить внутренние поверхности деталей, например дорожки ступиц или раструбы ШРУСов. Для таких случаев ibg разработала катушки внутреннего диаметра, обеспечивающие необходимую чувствительность и точность контроля.

Они выпускаются диаметром от 5 мм и могут быть изготовлены из нержавеющей стали для работы с большим потоком изделий и обеспечения длительного срока службы.

Катушки по индивидуальному заказу для микродеталей

Мелкие детали размером всего в несколько миллиметров нередко становятся причиной выхода из строя сложных механизмов. Ошибки при термообработке таких компонентов, например элементов топливных насосов или рулевых систем, могут привести к серьёзным неисправностям.

ibg предлагает индивидуальные решения для контроля подобных микродеталей. Для этих целей чаще всего используются катушки внешнего диаметра — как круглой, так и прямоугольной формы, адаптированные под конкретные размеры и условия испытаний.
