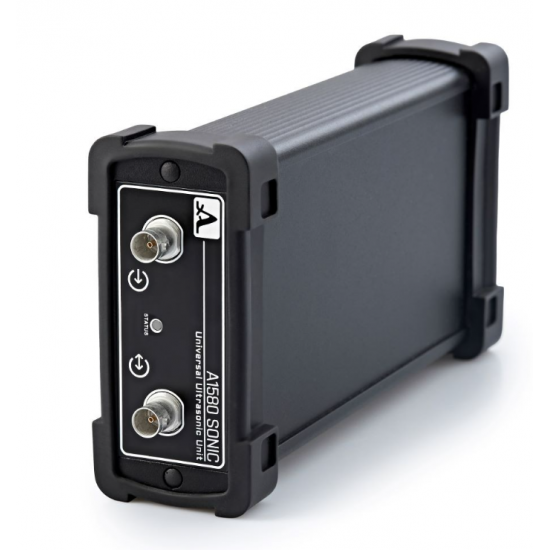

OEM ультразвуковой дефектоскоп A1580 SONIC
Профессиональный ультразвуковой дефектоскоп A1580 SONIC для высокоточного неразрушающего контроля и обнаружения дефектов в различных материалах и конструкциях
- Производитель:
- 1
- СИ РФ:В реестре СИ РФ
- Частотный диапазон:от 1 до 10 000 Гц
- Диапазон усиления:от 0 до 80
от 890 000 р.
A1580 SONIC — это интеллектуальный блок для сбора данных, предназначенный для применения как в составе автоматизированных систем, так и в режиме автономной работы в условиях лабораторного и производственного ультразвукового контроля. В основе устройства — одноканальная конструкция, сочетающая в себе функции генерации и приёма сигнала.
Оборудование поддерживает подключение любых пьезоэлектрических датчиков, включая модели с жидкостной связью, иммерсионного типа, с воздушным зазором, а также преобразователи, использующие технологию сухого точечного контакта (СТК). Такая совместимость обеспечивает гибкость применения в самых разных задачах неразрушающего контроля.
Для разработчиков предусмотрен SDK — комплект средств для программирования, который позволяет создавать специализированное программное обеспечение, ориентированное на конкретные технические или исследовательские задачи.
Прибор предназначен для регистрации акустических сигналов при проведении как высокочастотных, так и низкочастотных ультразвуковых измерений, включая контроль через воздушный промежуток. Подходит для анализа металлов, полимеров и композиционных материалов, отличающихся высоким уровнем затухания сигнала.
A1580 SONIC способен фиксировать эхо-сигналы при использовании как совмещённых, так и разнесённых датчиков. В числе доступных функций — сквозное прозвучивание, односторонний доступ с применением волноводной технологии, а также автоматизированный сбор информации с аппаратной синхронизацией со сканерами.
Дополнительно реализована поддержка временной синхронизации с внешними устройствами, такими как испытательные установки для анализа прочности материалов (на разрыв, сжатие и другие виды механических нагрузок).
| Наименование | Количество |
|---|---|
| A1580 SONIC - электронный блок компьютерного дефектоскопа | 1 шт. |
| Кабель LEMO-BNC двойной 1,2 м | 1 шт. |
| Кабель LEMO-BNC одинарный 1,2 м | 1 шт. |
| Сетевой адаптер 65 Вт с кабелем Type C - Type C | 1 шт. |
| Сетевой адаптер питания PoE 65 Вт | 1 шт. |
| Кабель USB A - Type C | 1 шт. |
| Кабель USB 3.1 - Type C | 1 шт. |
| Патч-корд RJ45 - RJ45 | 1 шт. |
| Жесткий кейс M20 | 1 шт. |
| Параметр | Значение |
|---|---|
| Выходное напряжение передатчика, В | от 5 до 200 |
| Форма и период возбуждения передатчика, мс | от 0,02 до 20,0 |
| Частота следования импульсов передатчика, Гц | от 1 до 10 000 |
| Длина вектора сбора данных приёмника, сэмплов | 100 000 |
| Частоты дискретизации АЦП приёмника, МГц | 1, 2, 5, 10, 25, 50, 100 |
| Ширина полосы приёмника, кГц | от 10 до 1250 |
| Динамический диапазон усилителя, дБ | от 0 до 80 |
| Динамический диапазон аттенюатора, дБ | от -20 до 0 |
| Количество программируемых точек DAC функции | 16k |
| Динамический диапазон DAC функции, дБ | 80 |
| Коэффициент усреднения | от 1 до 256 |
| Тип используемых преобразователей | совмещённые и раздельно-совмещённые пьезоэлектрические преобразователи с жидкостным и иммерсионным контактом, преобразователи с технологией СТК и воздушным зазором |
| Интерфейс | Ethernet 1 Gbit/s, (опционально WiFi 5) |
| Источник питания | USB C PD 35 Вт или PoE 30 Вт |
| Номинальное напряжение питания, В | 15 |
| Габаритные размеры, мм, не более | 116x56x230 |
| Масса электронного блока, г, не более | 950 |
| Средний срок службы, лет, не менее | 5 |
| Условия эксплуатации: | – температура окружающего воздуха, °С – от -30 до +55 (с WiFi модулем -20) |
