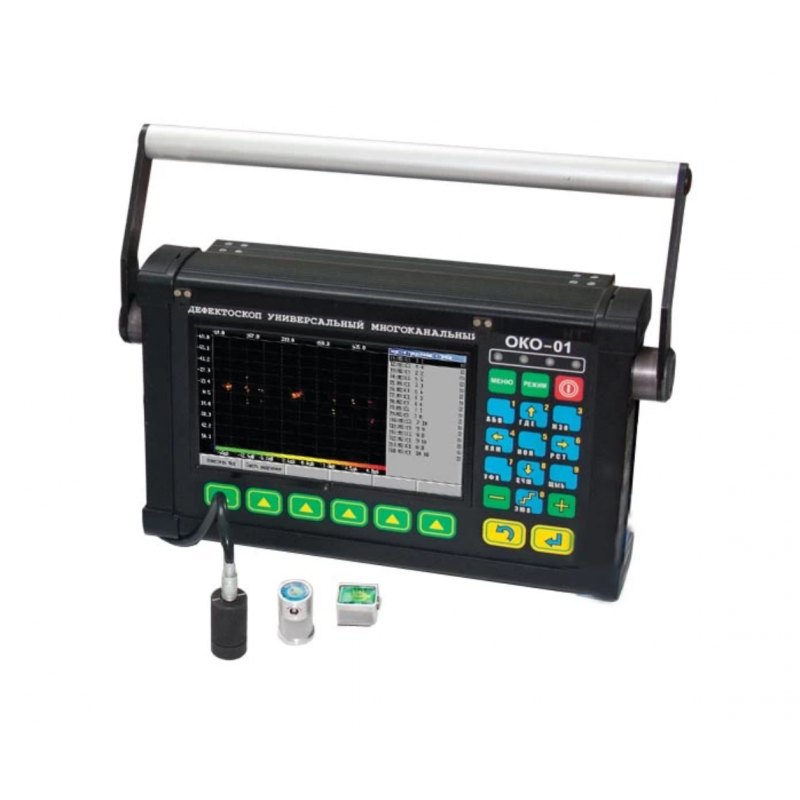

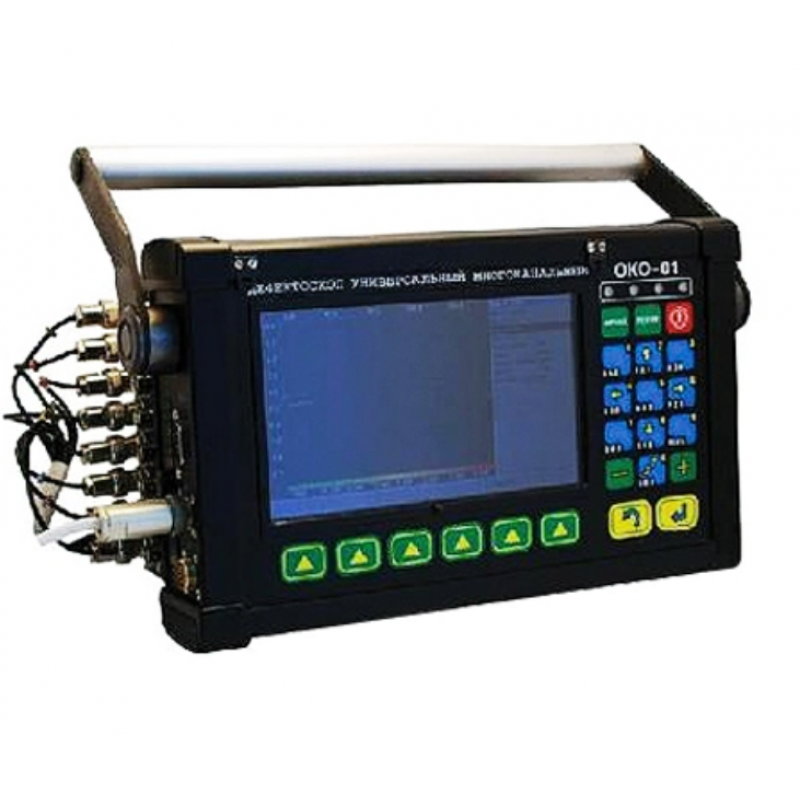

Многоканальный ультразвуковой дефектоскоп УД4-94-ОКО-01


Многоканальный ультразвуковой дефектоскоп УД4-94-ОКО-01

Многоканальный универсальный ультразвуковой дефектоскоп УД4-94-ОКО-01 предназначен для выявления неоднородностей и нарушений сплошности в материалах готовых изделий, заготовок, а также сварных и паяных соединений. Прибор обеспечивает обнаружение дефектов, определение их формы и ориентации, а также измерение глубин и условных размеров выявленных нарушений.

Устройство может использоваться для контроля качества на этапах производства и эксплуатации, применяться в составе автоматизированных и механизированных систем неразрушающего контроля в различных промышленных секторах.

A-scan / B-scan

Дефектоскоп УД4-94-ОКО-01 соответствует требованиям нормативной документации, принятой в таких отраслях, как:

  • атомная энергетика;
  • металлургическая промышленность;
  • трубные производства;
  • железнодорожный транспорт;
  • и другие направления.

Преимущества дефектоскопа

  • высокая производительность за счет многоканальной архитектуры;

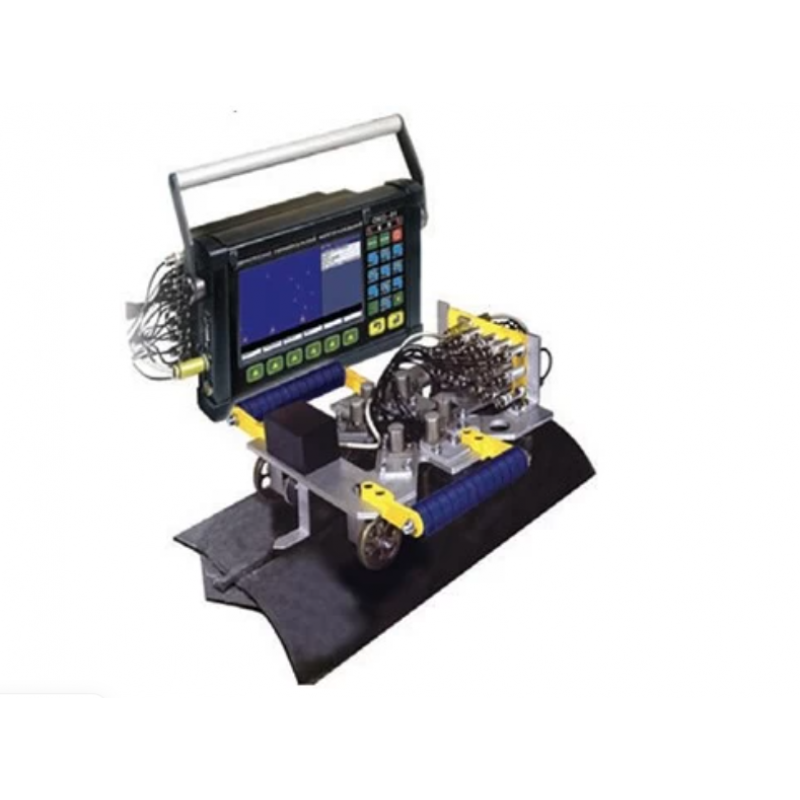

  • возможность внедрения в автоматизированные и механизированные комплексы контроля;
  • поддержка различных схем прозвучивания как в ручном, так и в автоматизированном режимах;
  • минимизация влияния человеческого фактора при работе в составе механизированных систем;
  • распознавание формы и ориентации дефектов, определение глубин и условных размеров;
  • интуитивный интерфейс и простота эксплуатации;
  • протоколирование результатов и расширенные инструменты анализа данных;
  • универсальность и возможность построения многоканальных конфигураций НК-систем;
  • отображение результатов контроля в реальном времени.

Сервисные функции

  • учет фактического пространственного положения ПЭП в сканере для корректной обработки данных;
  • измерение времени задержки в призме ПЭП;
  • измерение скорости распространения ультразвуков в контролируемом материале;
  • отображение координат выявленных дефектов на B-сканах и их ортогональных видах;
  • режим «заморозки» изображения A-скана;
  • режим накопления максимального сигнала на A-скане;
  • поддержка установки носителей памяти CompactFlash;
  • режим связи с ПЭВМ для передачи данных, обработки и вывода результатов на печать;
  • наличие встроенных часов и календаря.
Параметр Значение
Основные технические характеристики
Основные характеристики Габаритные размеры дефектоскопа без рукоятки с одним УЗ-блоком и блоком питания
не более 330×180×140

Масса дефектоскопа с одним УЗ-блоком и блоком питания
не более 6 кг

Клавиатура
английская, русская

Языки
английский, русский

Количество УЗ-блоков, максимально
4

Количество ультразвуковых каналов в УЗ-блоке
8 каналов

Типы разъёмов
Lemo-00, BNC

Сохранение данных
на флэш-карте

Автономный источник питания
никель-металлогидридный аккумуляторный блок номинальным напряжением 12 В и номинальной ёмкостью 9 А∙ч

Время работы (при питании от АБ)
8 часов

Питание
сеть переменного тока напряжением (220 В ± 10 %) и частотой (50 ± 1) Гц;

Электрическая мощность дефектоскопа, потребляемая от сети переменного тока
не более 35 В·А

Время установления рабочего режима дефектоскопа
не более 1 мин

Тип дисплея
NL8060BC21-03 (800×600 пикселей)

Размер экрана (ширина, высота, диагональ)
170 мм × 130 мм, 214 мм

Гарантия
1 год

Интерфейсы
RS – 232 есть

Синхровход
синхровход есть

Выход датчика пути
однокоординатный датчик пути
Основные метрологические характеристики
Пределы допускаемой основной абсолютной погрешности при измерении глубины dH и координат залегания дефектов dH = ±(0,5+0,02НY) мм = ±(0,5+0,02Х) мм = ±(0,5+0,02Y) мм
Пределы допускаемой основной абсолютной погрешности при измерении отношения амплитуд сигналов ∆N На входе приемного тракта в диапазоне усиления от 20 дБ до 70 дБ
∆N = ±(0,2 + 0,03N)
∆N — основная абсолютная погрешность при измерении отношения амплитуд сигналов, дБ; N — численное значение отношения амплитуд сигналов, дБ.
Временная нестабильность чувствительности приемного тракта дефектоскопа ± 0,5 дБ за 8 часов непрерывной работы
Степень защиты при эксплуатации IP 64
Температура окружающего воздуха от –100 до +400 °C
Атмосферное давление от 84 до 106,7 кПа
Относительная влажность (93 ± 3) % при 25 ºС
Устойчивость в транспортировочной упаковке Устойчив к воздействию вибраций, ударов со значением пикового ударного ускорения 98 м/с², длительностью ударного импульса 16 мс, числом ударов 1000 ± 10 для каждого направления
Устойчивость к электромагнитным помехам Сохраняет свои параметры при воздействии электромагнитных помех, не превышающих следующие нормы:
гармонические помехи магнитного поля в диапазоне частот от 30 Гц до 50 кГц с эффективным значением напряженности поля от 130 до 70 дБ;
гармонические помехи электрического поля в диапазоне частот от 10 кГц до 30 МГц с эффективным значением напряженности поля 120 дБ
Полный средний срок службы не менее 10 лет
Вероятность безотказной работы не менее 0,9 за 2000 ч
Генератор
Тип ЗИ короткий импульс отрицательной полярности
Частота ЗИ от 10 Гц до 1000 Гц с шагом 1, 10, 100 Гц
Амплитуда 180 В
Тип синхронизации от ЗИ, от датчика пути
Приёмник
Усиление от 0 до 100 дБ с шагом 0,1, 1, 10 дБ
Входной сигнал не более 2 В от пика до пика
Входное сопротивление приёмного тракта не более 300 Ом
Полоса пропускания от 0,4 до 10 МГц по уровню –6 дБ
Детектор радиочастотный, огибающей
Режимы настройки
Автоматическая настройка калибровка времени задержки в призме ПЭП, измерение скорости УЗК в объекте контроля
Измерения (мм, мкс)
Диапазон контроля от 0 до 16 000 мм с шагом 0,1, 1, 10, 100 мм при скорости УЗК 6000 м/с
Скорость от 2000 м/с до 8000 м/с с шагом 1, 10, 100, 1000 м/с
Задержка в призме от 0 до 100 мкс с шагом 0,001, 0,01, 0,1, 1 мкс.
Диапазон задержки от 0 до 6000 мкс при скорости 6000 м/с с шагом 0,1, 1, 10, 100 мкс
Угол ввода от 0 до 90º с шагом 1º, 10º
Такты / стробы
Количество тактов максимальное количество тактов 32
Длительность такта минимальная длительность такта 0,2 мс
Количество стробов в такте максимальное количество стробов 3
Начало строба от 0 до 3000 мкс с шагом 0,1, 1, 10, 100 мкс
Ширина строба от 0 до 16 000 мм с шагом 0,1, 1, 10, 100 мм при скорости УЗК 6000 м/с
Уровень фиксации строба от 10 % до 95 % вертикальной шкалы экрана
АСД по превышению сигналом уровня фиксации, по непревышению уровня фиксации
Измерения в режиме А-Скан
Отображаемые параметры В информационной строке выводятся 4 измеряемых параметра
Строб 1 A — амплитуда эхо-сигнала от дефекта относительно середины экрана, дБ
S — расстояние «по лучу» до дефекта
X — координата залегания дефекта, мм
Y — координата залегания дефекта, мм
Строб 2 аналогично Стробу 1
Строб 3 аналогично Стробу 1
Кривая ВРЧ максимальное количество точек 30 на такт, динамический диапазон не менее 35 дБ, шаг установки по вертикали 1 дБ, по горизонтали 2 мм
Измерения в режиме Б-сканирования
Сырое Б-сканирование A — максимальная амплитуда эхо-сигнала от дефекта относительно середины экрана, дБ
H — расстояние «по лучу» до дефекта, эхо-сигнал от которого имеет максимальную амплитуду, мм
dH — условная протяжённость «по лучу», мм
L — координата вдоль пути сканирования до дефекта, эхо-сигнал от которого имеет максимальную амплитуду, мм; dL — условная протяжённость дефекта, мм.
Приведённый Б-скан (вид сверху, вид спереди, вид сбоку) A — максимальная амплитуда эхо-сигнала от дефекта относительно середины экрана, дБ
X — координата залегания дефекта, эхо-сигнал от которого имеет максимальную амплитуду, мм; dX — условная ширина дефекта, мм
Y — координата залегания дефекта, эхо-сигнал от которого имеет максимальную амплитуду, мм; dY — условная высота дефекта, мм
L — координата вдоль пути сканирования дефекта, эхо-сигнал от которого имеет максимальную амплитуду, мм; dL — условная протяжённость дефекта, мм.
Режим «Карта коррозии»
Параметры карты коррозии L — координата вдоль пути сканирования, мм
X — продольная координата, мм
Y — поперечная координата, мм
H — глубина, мм
