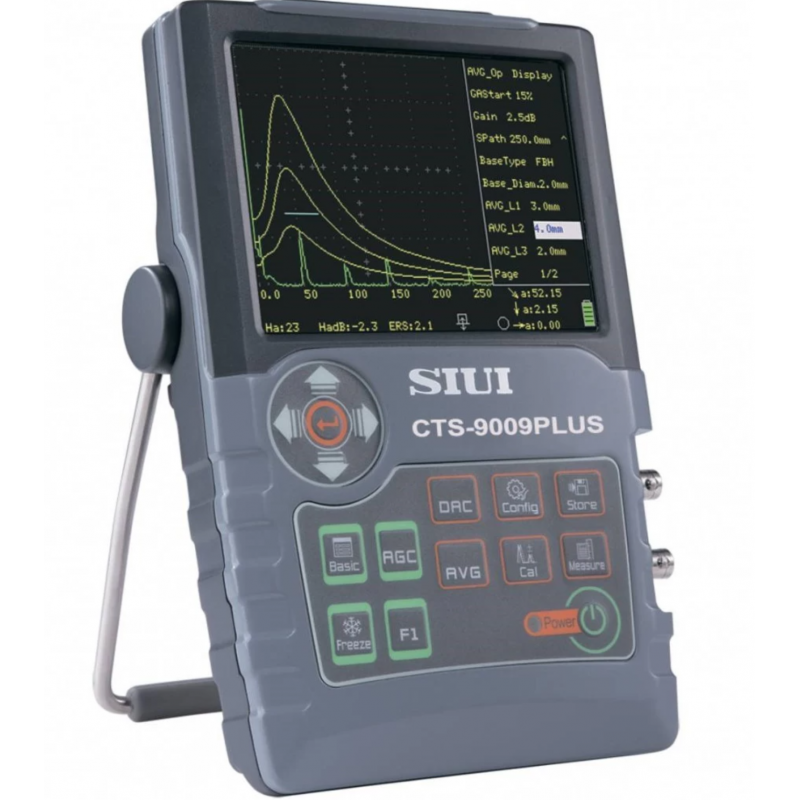

Ультразвуковой дефектоскоп CTS 9009

Внедрение алгоритмов анализа пиковых колебаний позволило заметно повысить точность разделения сигналов при контроле тонкостенных материалов. В приборе появилась встроенная функция измерения толщины, которой нет в базовых версиях, а объем внутренней памяти увеличен до 500 сохраненных результатов. Кроме того, прибор получил амплитудный B-скан и возможность настройки параметров для объектов с радиусной поверхностью, что особенно важно для диагностики труб малого диаметра. Благодаря этому устройство подходит для контроля изделий сложной формы и дефектов с разной ориентацией. Кроме того, эта модель широко используется в сферах, где предъявляются высокие требования к качеству ультразвуковой диагностики, в том числе в авиационной промышленности, военно-промышленном комплексе и атомной отрасли.

Несмотря на расширение функционала, ультразвуковой дефектоскоп SIUI CTS-9009 сохранил компактность и лёгкость — его масса составляет 1,2 кг при габаритах 152×240×52 мм. Это делает прибор универсальным как для лабораторной дефектоскопии, так и для использования в мобильных передвижных лабораториях, работающих в полевых условиях. Корпус устойчив к ударам, пыле- и влагонепроницаем по стандарту IP65, поэтому допускается работа под дождём. При необходимости уровень защиты можно повысить до IP67. Рабочий температурный диапазон — от −10 до +40 °C.

Производителем дефектоскопа является китайская компания SIUI, модель CTS-9009 внесена в Государственный реестр средств измерений РФ.

Отличительные особенности дефектоскопа CTS-9009

• Масса устройства в рабочем состоянии составляет всего 1,15 кг, что особенно удобно при контроле на высоте или в открытой промышленной зоне.
• Эргономичное расположение кнопок позволяет управлять устройством одной рукой.
• Герметичный корпус, соответствующий классу IP65, защищает прибор от пыли и водяных струй, что позволяет использовать его в неблагоприятных производственных условиях.
• Литиевая батарея обеспечивает до 7 часов автономной работы без подзарядки.
• Высокое разрешение дисплея и возможность контроля изделий значительной толщины повышают вероятность обнаружения дефектов как в тонких конструкциях, так и в массивных поковках.
• Прибор оснащён функцией автоопределения типа преобразователя, поддерживает корректировку параметров при обследовании объектов округлой формы, имеет радиочастотный режим отображения, USB-интерфейс, амплитудный B-скан и соответствует требованиям AWS D1.1/D1.5 и API 5UE. Также предусмотрена генерация АРД-диаграммы.
• На дисплее отображаются три уровневые кривые — поисковая, контрольная и браковочная. Эквивалентная площадь отражателя определяется автоматически, что исключает необходимость в ручных расчётах и заметно повышает скорость контроля.



Преимущества модели CTS-9009

• Высокодетализированное изображение и возможность сканирования на значительную глубину позволяют выявлять дефекты в деталях любого размера — от тонкостенных элементов до массивных поковок.
• Прочный корпус со степенью защиты IP65 обеспечивает стабильную работу даже в агрессивных производственных условиях.
• Удобное расположение органов управления обеспечивает простоту эксплуатации.
• Радиочастотный режим улучшает распознавание мелких деталей сигналов.
• Все эхо-сигналы, параметры и графические данные сохраняются на ПК через USB-порт, что упрощает подготовку отчётов и архивирование информации.
• Возможность видеозаписи продолжительностью до 7 минут позволяет фиксировать процесс контроля.
• Длительная автономная работа (до 7 часов) обеспечивает независимость от внешнего питания.
• Небольшой вес — 1,15 кг — облегчает переноску и использование.
• Интерфейс русифицирован, что упрощает обучение работе с прибором.



Функциональные возможности дефектоскопа CTS-9009

• автоопределение типа датчика;
• коррекция параметров при обследовании округлых поверхностей;
• амплитудный B-скан и радиочастотный режим (ВРЧ);
• построение DAC-кривых для удобного сравнения эхо-сигналов;
• построение АРД-диаграммы с отображением браковочной, контрольной и поисковой кривых;
• запись и сохранение параметров и сигналов с последующей передачей на ПК;
• динамическая видеозапись (до 7 минут);
• покадровый просмотр до 1500 записанных кадров;
• отображение амплитудного В-сканирования;
• измерение частоты преобразователя;
• режим радиочастотного дисплея;
• функция цифрового толщиномера;
• сохранение снимков экрана и экспорт на USB-носитель;
• стробирование (выкл./позитив/негатив/с сигналом);
• встроенная память на 500 наборов данных;
• сигнализация с регулировкой звука;
• автоусиление с настройками 80%/100%;
• запоминание максимума эхо-пика;
• зависание сигнала на экране;
• масштабирование области сигнала;
• автоматическая калибровка задержки и скорости звука;
• измерение угла преобразователя.



Хранение данных

Все полученные сигналы, кривые и параметры сохраняются на ПК через USB-порт без потери качества, что позволяет удобно редактировать отчётную документацию и управлять архивами данных.

Динамический кино-повтор

Прибор способен воспроизводить до 7 минут записанной временной диаграммы. Видеоролик разбивается на 7 фрагментов по 1 минуте, что обеспечивает детальный покадровый просмотр до 1500 кадров.

Комплектация

• электронный блок дефектоскопа со съёмным аккумулятором;
• кабель LEMO-LEMO, 2 м;
• преобразователь P2.5-20L;
• преобразователь BH-50L;
• сетевой блок питания 220 В;
• диск с документацией и ПО;
• транспортировочный кейс;
• защитный чехол.



Основные сведения

Объекты контроля: металлы
Метод: классический
Дополнительные функции: АРК (ЦАП), ВРЧ, А-скан
АРД: есть
B-сканирование: есть
Модель: CTS-9009
