Ультразвуковой дефектоскоп А1220 MONOLITH
Ультразвуковой дефектоскоп А1220 MONOLITH — профессиональный прибор для неразрушающего контроля и обнаружения дефектов в бетонных, железобетонных и каменных конструкциях
- Производитель:
- 1
- СИ РФ:В реестре СИ РФ
- Частотный диапазон:0,5-15 МГц
- А-скан:Да
- Диапазон усиления:до 100 дБ
от 575 000 р.

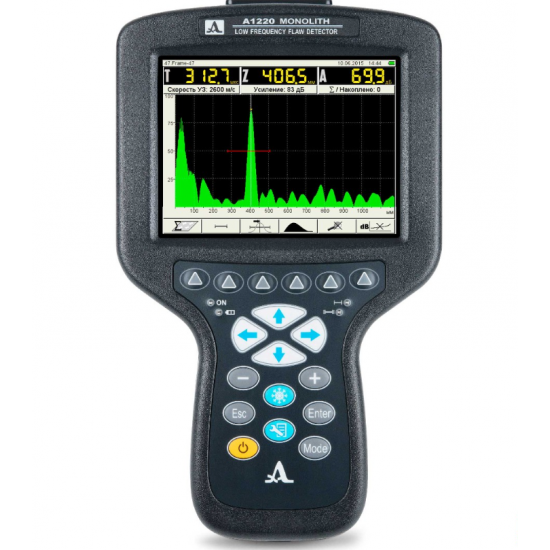

A1220 MONOLITH — ультразвуковой дефектоскоп для неразрушающего контроля
A1220 MONOLITH — профессиональный прибор для оценки состояния конструкций из бетона, асфальта и горных пород. Он сочетает в себе классические методы сквозного и эхо-прозвучивания с уникальной возможностью работы при одностороннем доступе без использования контактной жидкости и подготовки поверхности.
Основные задачи прибора
- Толщинометрия бетонных и каменных изделий
- Поиск скрытых дефектов: пустот, трещин и включений в армированных и монолитных конструкциях
- Анализ внутренней структуры крупнозернистых материалов
- Обследование действующих объектов (здания, мосты, туннели) при одном выходе к поверхности
Преимущества сухого контакта
24-элементная матричная антенная решетка с подпружиненными преобразователями обеспечивает надёжный приём сигнала даже на шероховатых и неровных поверхностях. Отсутствие необходимости наносить гель или очищать поверхность значительно ускоряет подготовку к замеру и упрощает работу в полевых условиях.
Конструкция и интерфейс
- Электронный блок с крупным цветным TFT-дисплеем и эргономичной клавиатурой
- 24-элементная матрица по принципу раздельно-совмещённого преобразователя
- Интуитивное меню позволяет быстро переключаться между режимами и сохранять до 10 пользовательских профилей настроек
Режимы отображения данных
1. А-скан
Представление амплитуды сигнала во времени. Поддерживается вывод как детектированного импульса, так и исходного радиосигнала, что помогает оператору отличать полезные отражения от шумов и определять структуру дефектов.
2. В-, С- и D-сканы
Продольные и поперечные срезы обследуемого объекта. Прибор автоматически собирает серии параллельных полос сканирования, строя полную карту внутреннего строения.
Операционные режимы
- Эхо-метод
Работа при одностороннем доступе: измерение максимума сигнала, первого превышения уровня или суммы импульсов в стробе (АКФ). На экране отображаются время распространения, глубина дефекта и амплитуда отражения. - Сквозное прозвучивание
Контроль с двумя датчиками: прямое или зеркальное расположение преобразователей. Прибор вычисляет время хода волны и скорость ультразвука, одновременно показывая величину амплитуды. - Карта зон
Автоматический сбор срезов по заданным шагам сканирования. Программа строит объёмную карту внутренних дефектов, позволяя визуально оценить распределение неоднородностей. - Режим «Настройка»
Сервисный раздел для тонкой калибровки параметров контроля и сохранения конфигураций для последующего быстрого выбора.
Технические характеристики
- Матрица антенны: 24 сухих точечных контакта
- Дисплей: цветной TFT высокого разрешения
- Питание: встроенный аккумулятор с длительной автономной работой
- Интерфейс: USB для передачи данных и работы с ПО
- Размеры и вес: компактный корпус, адаптированный к полевым условиям
A1220 MONOLITH — оптимальное решение для специалистов по неразрушающему контролю, которым требуется оперативное и точное обследование сооружений без лишних подготовительных процедур.
| Параметр | Значение |
|---|---|
| Диапазон устанавливаемых скоростей ультразвука | 500 – 15 000 м/с |
| Диапазон устанавливаемых рабочих частот | 25 – 250 кГц |
| Диапазон перестройки усиления приемника | 0 – 100 дБ |
| Диапазон измерений временных интервалов | 0 – 4 000 мкс |
| Пределы допускаемой абсолютной погрешности измерений временных интервалов Тизм | ±(0,1 + 0,0001·Тизм) мкс |
| Диапазон измерений глубины залегания дефекта при скорости ультразвука 2500 м/с (бетон) | 50 – 2 150 мм |
| Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта H при скорости ультразвука 2500 м/с (бетон) | ±(0,1·H + 5,0) мм |
| Питание | аккумулятор |
| Номинальное значение напряжения питания | 11,1 В |
| Время непрерывной работы прибора от аккумулятора | 8 ч |
| Тип дисплея (разрешение) | TFT (640 × 480) |
| Габаритные размеры электронного блока | 260 × 157 × 43 мм |
| Масса электронного блока | 800 г |
| Диапазон рабочих температур | от −20 до +55 °С |

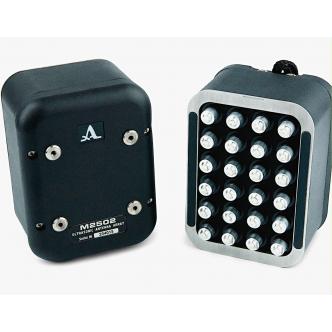

| Габаритные размеры АР M2502 | 139 × 105 × 89 мм |
| Масса АР M2502 | 1,1 кг |
Свидетельство об утверждении типа средств измерений РФ
Сертификат об утверждении типа средств измерений в республике Казахстан
Декларация о соответствии ЕАС
| Наименование | Код |
|---|---|
| A1220 MONOLITH - электронный блок ультразвукового дефектоскопа со встроенным аккумулятором | 1122 |
| Антенная решетка M2502 0.05A0R100X60PS | 1152 |
| Кабель LEMO-LEMO двойной 1,2 м | 1211 |
| Кабель USB A - Micro B | 1222 |
| Сетевой адаптер с кабелем 220 В - 15 В | 1829 |
| Носитель с документацией и ПО | 1512 |
| Планшет D12 | 1616 |
| Чехол D12 | 1622 |
| Жесткий кейс M20 | 1615 |
