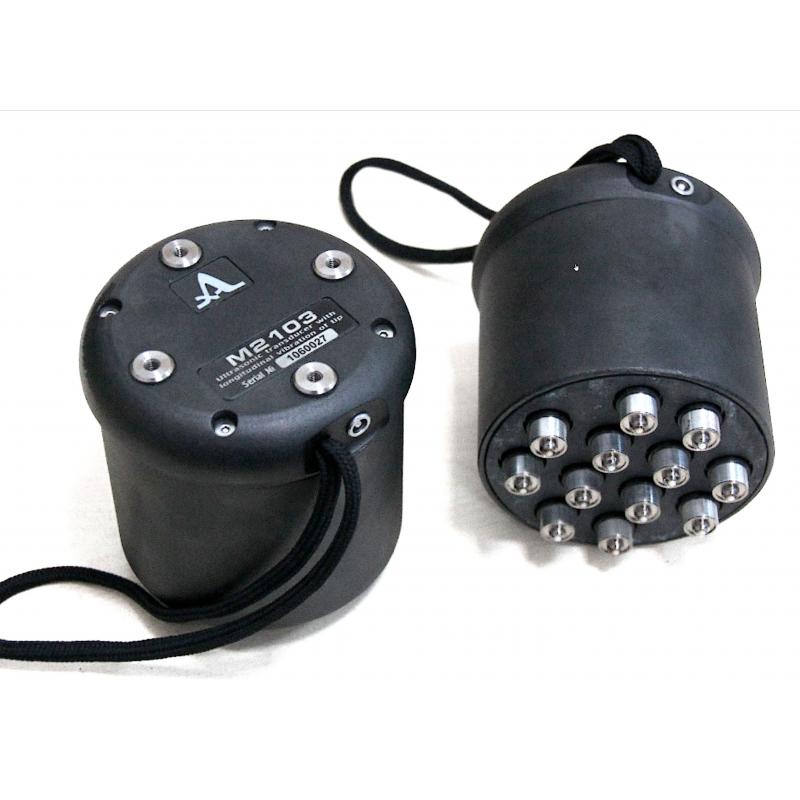

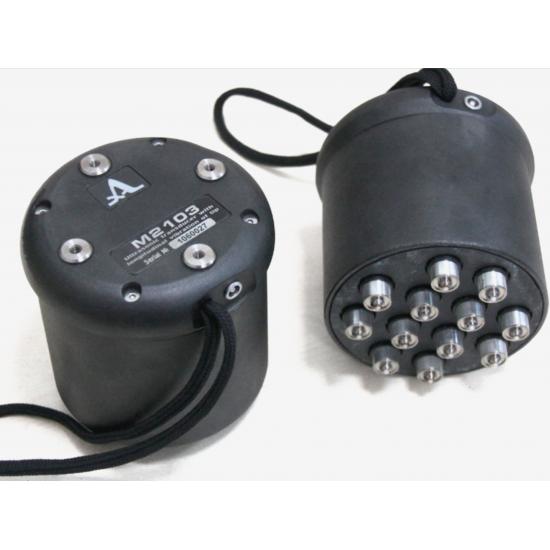

Низкочастотный ПЭП, антенная решетка М2103 0.1A0D60PL

Антенные решетки M2103, работающие в тандеме с прибором А1220 MONOLITH, представляют собой специализированное решение для низкочастотного ультразвукового контроля особо сложных объектов. Система обеспечивает сквозное прозвучивание железобетонных конструкций толщиной от 200 до 2500 мм.

Ключевая область применения решеток — диагностика массивных бетонных колонн с интенсивным армированием. В подобных условиях традиционный эхо-метод теряет свою эффективность из-за экранирующего эффекта арматуры и высокого уровня структурных помех. Технология сквозного прозвучивания на базе M2103 позволяет преодолеть это ограничение: она целенаправленно подавляет мешающие шумы, обеспечивая значительный прирост соотношения «сигнал/шум». Это не только облегчает идентификацию скрытых дефектов (пустот, раковин, расслоений), но и предоставляет точные данные о скорости распространения и времени прохождения УЗ-волны в толще материала, что критически важно для оценки его прочностных характеристик.
