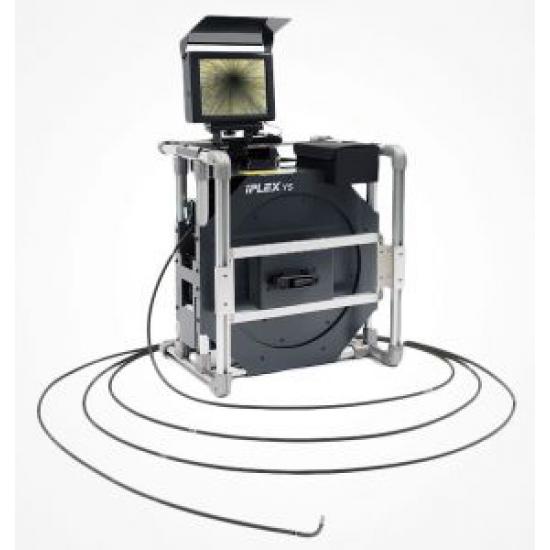

Превосходные эксплуатационные качества!!! Управление с помощью сжатого воздуха позволяет достичь непревзойденной гибкости при любой длине. Среди различных особенностей IPLEX YS следует выделить технологию управления с применением сжатого воздуха, которая позволяет свободно управлять перемещением рабочей части с помощью компактного ручного пульта управления. Так как разворачивать рабочую часть полностью не обязательно, вы всегда можете развернуть ее на необходимую длину, оставив остальную часть аккуратно и надежно свернутой во внутреннем барабане. Модель IPLEX YS оснащена встроенным индикатором линии горизонта, с помощью которого на экран выводится ориентация наблюдаемого изображения, позволяя точно установить где верх, а где низ. Дополнительный индикатор выводит на экран значение глубины введения рабочей части внутрь объекта контроля, кроме того, значение можно сбросить, чтобы отсчитывать длину от заданной точки в исследуемой области. Применение этих функций позволяет с уверенностью локализовать наблюдаемый дефект. Рабочая часть IPLEX YS обладает высокой износостойкостью и может быть введена в самые разнообразные объекты контроля, даже при наличии грубых поверхностей. Система очистки линз сдувает с рабочей части мелкую пыль и брызги, обеспечивая эффективный осмотр с четким изображением. Модель IPLEX YS не только пригодна для сложных осмотров, но и, благодаря своей универсальности, может быть использована практически на любом объекте. Если на объекте отсутствует сетевое электропитание, можно воспользоваться ионно - литиевым аккумулятором. Управление рабочей частью осуществляется при помощи небольшого баллона с CO2, таким образом, не обязательно пользоваться громоздким воздушным компрессором.
Основные преимущества:
- Непревзойденное качество изображения
- Превосходное освещение с помощью новой технологии лазерной подсветки. Модель IPLEX YS является первым в мире промышленным видеоскопом со встроенной лазерной подсветкой, яркость которой в два раза выше, чем у традиционных длинномерных видеоскопов, и отличается низким потреблением электроэнергии. Она может оснащаться различными сменными оптическими адаптерами (объективами) для настройки оптимального увеличения и направления обзора. Таким образом, можно легко контролировать объекты в самых разных условиях. Ясность и четкость изображения в любых условиях!!!
- Антибликовый монитор с диагональю 6,5 дюйма обеспечивает высокую яркость изображения как в помещении, так и на улице
- Уникальная технология обработки изображений, WiDER® (технология расширенного динамического диапазона), отображает мельчайшие детали в затененных и засвеченных участках, создавая яркие изображения с ровным контрастом при любой глубине резкости
- Модель IPLEX YS предлагает целый ряд функций для анализа результатов осмотра. Вы можете записывать статические изображения JPEG и видеоролики AVI на съемную карту памяти Compact Flash или флеш-накопитель USB, и составлять длинные комментарии к записанным изображениям с помощью ImageNotepad®. Во время ввода каждой буквы отображается список с вариантами слов, что упрощает и ускоряет набор текста. При переносе данных на компьютер введенные описания сразу же становятся частью изображений
- Точное измерение дефектов с помощью стерео метода. Технология стерео измерения позволяет производить трехмерное измерение дефекта под любым углом к наблюдаемой поверхности. Во время осмотра вы можете легко измерить линейные размеры, глубину и площадь дефектов, вызванных эрозией, коррозией и т.д. Количественные параметры дефекта помогают определить степень его опасности. Наша уникальная функция Spot-Ranging®, единственная в эндоскопии функция измерения расстояния от рабочей части до цели в реальном времени, дает возможность позиционировать рабочую часть на оптимальном расстоянии от поверхности дефекта. Вы можете легко определить, находится ли рабочая часть достаточно близко к объекту, что позволяет получить максимально точные измерения с первой попытки
- Программное обеспечение InHelp Viewer обладает расширенными функциями для управления изображениями и возможностью измерения объектов на записанных изображениях. InHelp Viewer доступна бесплатно на нашем веб-сайте и идеально подходит для удаленных пользователей, желающих повторно измерить или проверить сохраненные результаты измеренийна ПК. Эта расширенная версия обладает функциями редактирования информации и составления отчетов, позволяя эффективно готовить акты технической экспертизы.
Технические характеристики:
| Рабочая часть | ||||
| Модель | Диаметр рабочей части | Длина рабочей части | Материал внешней оплетки | Углы отклонения |
| IV88300Y | φ8,5 мм | 30 м | Долговечная вольфрамовая оплетка |
60° (верх/низ/право/лево) |
| Механизм отклонения изгибаемой части зонда |
Управление рабочей частью осуществляется с помощью давления воздуха | |||
| Тип подсветки | Освещение лазерными диодами | |||
| Датчик положения | Указывает положение рабочей части в пространстве | |||
| Датчик температуры | Двухуровневый пороговый индикатор превышения рабочей температуры | |||
| Функция очистки линз | Удаление мелких капель и пыли с рабочей поверхности линз объектива с помощью потока воздуха | |||
| СИСТЕМНЫЙ БЛОК | ||
| Габариты (Ш x В x Г) | 472 x 522 x 380 мм | |
| Вес системы | Приблизительно 26 кг | |
| LCD монитор | 8,4 дюймовый антибликовый монитор с возможностью работы при прямом солнечном свете | |
| Электропитание | Съемный аккумулятор: 14,8 В номинальное значение, 120 минут работы | |
| Питание от сети: от 100 В до 240 В, 50/60 Гц (выносной импульсный блок питания) | ||
| Способ подачи воздуха/газа | Компактный картридж CO2 или воздушный компрессор | |
| Разъемы | Видео выход | S-Video, композитный BNC |
| Аудио вход | Внешний микрофон, 3,5 мм монофоническое гнездо | |
| Вспомогательный разъем | Разъем двусторонней связи | |
| USB | Один разъем USB | |
| РЕГУЛИРОВКИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ | |
| Регулировки изображения |
3X цифровое увеличение изображения, 9 ступеней регулировки яркости, 5 ступеней регулировки контраста для неподвижных и вызванных из памяти изображений |
| Регулировка усиления | Четырехступенчатая регулировка коэффициента усиления с уникальной технологий балансировки уровня яркости WiDER™ |
| Установка экспозиции | Регулировка времени экспозиции ПСЗ-камеры. PAL: 20 - 500 мс, NTSC: 17" - 500 мс |
| насыщенности цвета | Монохромный режим или выделение красного, синего или всех основных цветов |
| ФУНКЦИИ УПРАВЛЕНИЯ ЗАПИСЬЮ | ||
| Внешние сменные носители информации |
Карта памяти Compact Flash (в стандартной комплектации 1 ГБ; поддерживаются рекомендованные карты памяти Compact Flash объемом до 4 ГБ). Рекомендуется использовать флеш-накопитель USB. | |
| Внутренняя память | В стандартной комплектации 1 ГБ | |
| Выводимая знакогенератором дисплея информация |
Заголовок из 30 символов, дата, время и системные настройки. ImageNotepad™ позволяет добавлять к изображению до 10 описаний, отображая их по категориям и содержимому. | |
| Эскизы | Записанные изображения можно отображать в виде эскизов | |
| Запись статических изображений (фото) |
Разрешение (в пикселях) |
NTSC: 640 x 480, PAL: 768 x 576 |
| Запись видео | Формат записи | JPEG - сверхвысокое качество, высокое качество, стандартное качество; TIFF - несжатый формат (только для стерео адаптеров) |
| Разрешение (в пикселях) |
NTSC: 320 x 240/640 x 480, PAL: 384 x 288/768 x 576 | |
| Формат записи | Формат AVI, сжатие движущихся изображений MJPEG, совместимость с проигрывателем Windows Media | |
| Запись звука | Формат записи | Формат WAV, макс. 60 сек. |
| Функции стерео измерения | |
| Расстояние | Расстояния между двумя точками в пространстве |
| Точка - линия | Восстановленный в пространстве перпендикуляр от точки до заданной пользователем линии |
| Глубина | Восстановленный в пространстве перпендикуляр от точки до заданной пользователем плоскости |
| Площадь/ линии | Измерение площади по нескольким точкам контура. |
| Профиль | Профиль поперечного сечения между двумя точками |
| Многократно | Комбинированный метод (расстояние, точка-линия, площадь и линия). Пользователь указывает всего лишь две точки дефекта. |
| Смещение | Измерение точка-линии с проходящей через точку измерения параллельной линией |
| ДИАПАЗОН УСЛОВИЙ ЭКСПЛУАТАЦИИ | ||
| Диапазон рабочих температур |
Рабочая часть | На воздухе: -25 - +100 °C , В воде: 10 - 30 °C |
| Системный блок, блок управления |
На воздухе: 0 - +40 °C | |
| Относительная влажность. |
Для всех частей | 20 - 85 % |
| Устойчивость к жидким агрессивным средам. |
Для всех частей | Допускается контакт с машинным маслом, светлыми нефтепродуктами или 5% соляным раствором. |
| Водонепроницаемость | Рабочая часть | Прибор работоспособен под водой с присоединенным адаптером до эквивалентной глубины 30 метров. При погруженной в жидкость рабочей части и присоединенным стереоскопическим адаптером, возможность измерений отсутствует. |
| Пульт ДУ и LCD монитор |
Работоспособны под дождем. Не допускается работа под водой. | |
| Системный блок, блок управления |
Водонепроницаемость и брызгозащита отсутствуют | |
Оптические характеристики адаптеров
| ТИПЫ ОПТИЧЕСКИХ АДАПТЕРОВ | ||||||
| Оптическая система | Дистальный конец | |||||
| Угол поля | Направление обзора |
Глубина резкости*1 |
Наружный диаметр*2 |
Дистальный конец*3 |
||
| Осмотровые адаптеры (сменные объективы) | AT120D/NFIV88Y | 120º | прямое | 4 - 190 мм | ø8,5 мм | 30,7 мм |
| AT120D/FF-IV88Y | прямое | 25 - ∞ мм | ||||
| AT120S/NF-IV88Y | боковое | 1 - 25 мм | 35,6 мм | |||
| AT120S/FF-IV88Y | боковое | 5 - ∞ мм | ||||
| Адаптеры для стерео измерений |
AT60D/60D-IV88Y | 60º/60º | прямое/ прямое | 5 - ∞ мм | ø8,5 мм | 36,9 мм |
| AT60S/60S-IV88Y | боковое/ боковое | 4 - ∞ мм | 39,6 мм | |||
*1. Д диапазон расстояний от объектива, в котором предметы наблюдаются четко.
*2. Рабочая часть с установленным адаптером может быть проведена через отверстие диаметром ø8,5 мм.
*3. Соответствует длине жесткого участка рабочей части в районе дистального конца.
