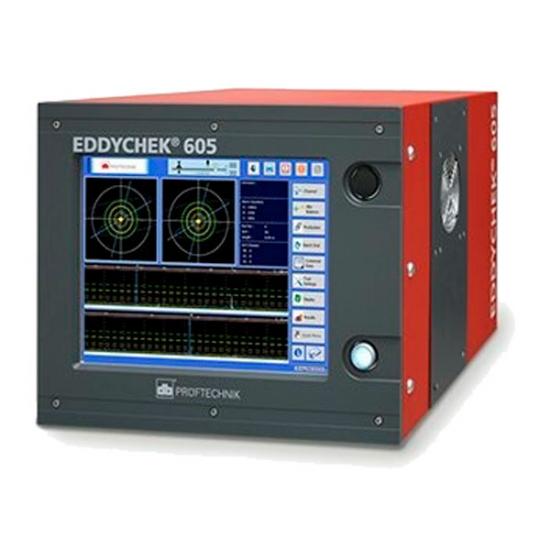

Система вихретоковой дефектоскопии EDDYCHEK 605 предназначена для обеспечения контроля качества и управления технологическим процессом. Обладает высокой производительностью и большой пропускной способностью.
Благодаря модульной архитектуре, включающей до 3-х свободно настраиваемых вихретоковых модулей и большое количество свободно настраиваемых входов и выходов, могут быть легко реализованы последующие расширения и любые корректировки в соответствии с требованиями заказчика. Вихретоковый дефектоскоп EDDYCHEK 605 отвечает различным требованиям к испытаниям. Классический контроль на трещины с использованием кольцевой катушки в сочетании с системой быстрого вращения и автоматической компенсацией расстояния, а также контроль сварочного шва. Управление оборудованием для маркировки и сортировки или интеграция в систему управления включены в стандарт – независимо от скорости контроля и требуемого разрешения сигнала.
Интуитивно понятный пользовательский интерфейс обеспечивает простое управление многочисленными опциями. Современные интерфейсы обеспечивают работу и доступ ко всей тестовой информации в сети.
Интуитивно понятный пользовательский интерфейс обеспечивает простое управление многочисленными опциями. Современные интерфейсы обеспечивают работу и доступ ко всей тестовой информации в сети.
Особенности:
- Четко структурированные меню
- Интуитивно понятное управление с помощью кнопок
- Простота управления благодаря большим кнопкам на сенсорном экране с высоким разрешением
- Простота обслуживания благодаря нескольким просто заменяемым компонентам
- Интерфейсы для связи с элементами управления системой
- До 10 каналов в 6 точках тестирования
- Подробная документация по результатам тестирования
- Запатентованная, полностью оцифрованная обработка сигналов для тестовых частот от 1 кГц до 1 МГц. Благодаря этому настраивается под каждую тестовую задачу.
- Более высокая производительность за счет более высокой пропускной способности (при использовании с вращающимися системами)
- Эксплуатация без системы кондиционирования воздуха и без дополнительного шкафа при температуре окружающей среды до 40 °C
- Более высокое пространственное разрешение для маркировки неисправностей и уменьшения количества ложного брака
| Общие | |
|---|---|
Надежная, экономичная, мощная система вихретокового контроля для производства с полностью цифровой обработкой сигналов: каждый канал оснащен собственным генератором и собственным запатентованным цифровым демодулятором. (* Патент США 8,841,902) |
|
| Приложения | |
| Область применения | Контроль качества при производстве НКТ, труб, прутков, проволоки, полосы, оболочки кабеля, экструдированных профилей (профилегибочные машины, трубные станы, волочильные машины) |
Управление технологическим процессом (например, длина реза и переход от рулона к рулону) |
|
Любой проводящий материал, например, цветные, черные металлы (ферритные, аустенитные) |
|
| Режимы и скорость контроля | Линейное: Непрерывное производство с отсечкой (например, сварочные линии) макс. 20 м/с |
Проволока: Непрерывное производство с отсечкой (например, волочильные линии, станы горячей прокатки, намоточные станки) макс. 250 м/с |
|
Автономный режим: Контроль длины реза, макс. 10 шт. в секунду. |
|
"Стоп-и-вперед": применение для холодной штамповки |
|
Измерение скорости с помощью энкодера до 40 кГц |
|
Измерение скорости с помощью светового барьера |
|
| Разрешение маркировки | 1 мм при v < 1 м/с |
10 мм при v < 10 м/с |
|
100 мм при v < 100 м/с |
|
| Процедура контроля | Многоканальное, многочастотное тестирование (дифференциальная система) |
Ширина полосы около 15 кГц |
|
До 5 каналов в 3-х положениях контроля: комбинация вращательных, дифференциальных, абсолютных каналов |
|
| Параметры | |
| Частота и фильтры | Тестовые частоты: 41 дискретная частота 100 Гц - 1МГц |
Частоты фильтра НР 0,008-20 кГц; LP 0,015-40 кГц |
|
Свой драйвер катушки со своим собственным генератором и процессором на каждый канал, со своим собственным запатентованным цифровым демодулятором* (без мультиплексирования!) |
|
Автоматический полосовой фильтр с регулировкой скорости (опционально) | |
| Вращение фаз | 0 - 359° с шагом 1° |
| Усиление | от -12 дБ до 120 дБ с шагом 0,1 дБ для абсолютного, дифференциального и вращательного каналов |
| Контроль катушки | Контроль катушки передатчика и приемника |
Автоматическое считывание информации о катушке при использовании интеллектуальных датчиков |
|
| Подавление конечного сигнала | Управление сигналами контроля в начале/конце отрезания по длине |
| Обработка данных | |
| Обработка сигналов и оценка дефектов | Оценка сигнала с использованием типов масок и 3-х пороговых значений тревоги |
Круглые шаблоны |
|
Зеркальные шаблоны секторов, 2 пары/канал с оставшимся сектором |
|
Y-шаблон |
|
1 или 2 XY - дисплея с любым выбором канала |
|
1 или 2 RT - дисплея с любым выбором канала. Без потери данных сигнал можно остановить, увеличить масштаб и прокрутить назад |
|
Классификация образцов для испытаний до 3-х классов сортировки в зависимости от типа дефекта, плотности дефектов и количества дефектов |
|
| Результаты контроля | Составление на 2 уровнях: по заказу и по частям/партиям/сменам |
Сохранение результатов контроля, связанных с порядком, в виде XML-файла (одиночные сигналы тревоги, значение RT, данных XY) |
|
Интерфейс к базе данных SQL (необязательно) |
Для хранения параметров линий, параметров контроля и результатов контроля |
| Программное обеспечение | |
Оценка сигнала |
Многозадачные RTOS, энергозависимые |
| Пользователь | Управление сенсорным экраном с помощью значков |
Архивирование параметров контроля для последующего извлечения |
|
Режим выборочного контроля: контроль отдельных отрезков для контроля качества и верификации параметров |
|
Графический пользовательский интерфейс и контекстно-зависимая справка на местном языке |
|
Защищенный паролем уровень руководителя для настройки основных параметров контроля и блокировки доступа к параметрам с правами пользовательского уровня |
|
Программное обеспечение для создания отчетов |
EDDYTREND: Просмотр и анализ тестовых сигналов; определение тенденций качества (опция) |
Передача данных |
Стандартная локальная сеть для передачи данных: Ethernet (TCP/IP), 1 Гбит/с |
| Оборудование | |
| Экран и корпус | Цветной дисплей 15 дюймов, разрешение 1024х768 пикселей |
Защита IP 52 |
|
Экранированный корпус и внутренний фильтр источника питания для предотвращения помех в соответствии с VDE843 CE EN 50081-2 и IEC 801.1-4 EN 50082-2 |
|
Стандарты, соответствующие требованиям по электромагнитной совместимости: DIN EN 61326-1; VDE 0843-20-1:2013-07; (IEC 61326-1:2012); EN 61326-1:2013; DIN EN 61326-2-2; VDE 0843-20-2-2:2013-08; (IEC 61326-2-2:2012); EN 61326-2-2:2013 |
|
Размеры (ВхШхГ): 372,5 х 444 х 556 мм (14,6"х17,5"х21,9") |
|
Вес не более 30 кг (66 фунтов), в зависимости от количества каналов |
|
| Ввод | Сенсорный экран (работа в перчатках) |
Внешняя клавиатура и мышь (опционально) через USB |
|
| Память | SSD 128Гб |
| Условия эксплуатации | Диапазон температур: -10°С - 40°С (14°F - 113°F) |
Внутренний теплообменник с вентиляторами с регулируемой температурой |
|
| Интерфейсы ввода и вывода | |
12 входов 24 В |
|
12 выходов 24 В, 1 А на выходе, всего 2 А на систему |
|
Максимум из 10 отложенных или неотправленных выходных сигналов маркера без потенциала; макс. 3 сортировочных выхода |
|
1 вывод системной ошибки |
|
1 линейный вход энкодера, 2 дорожки |
|
3 разъема USB 2.0 |
|
1 Интерфейс HDMI для внешнего монитора (опционально) |
|
Сеть: Ethernet (TCP/IP) |
|
| Источник питания | |
100 - 240 В; 47 - 63 Гц |
|
Потребляемая мощность: макс. 300 В |
|
