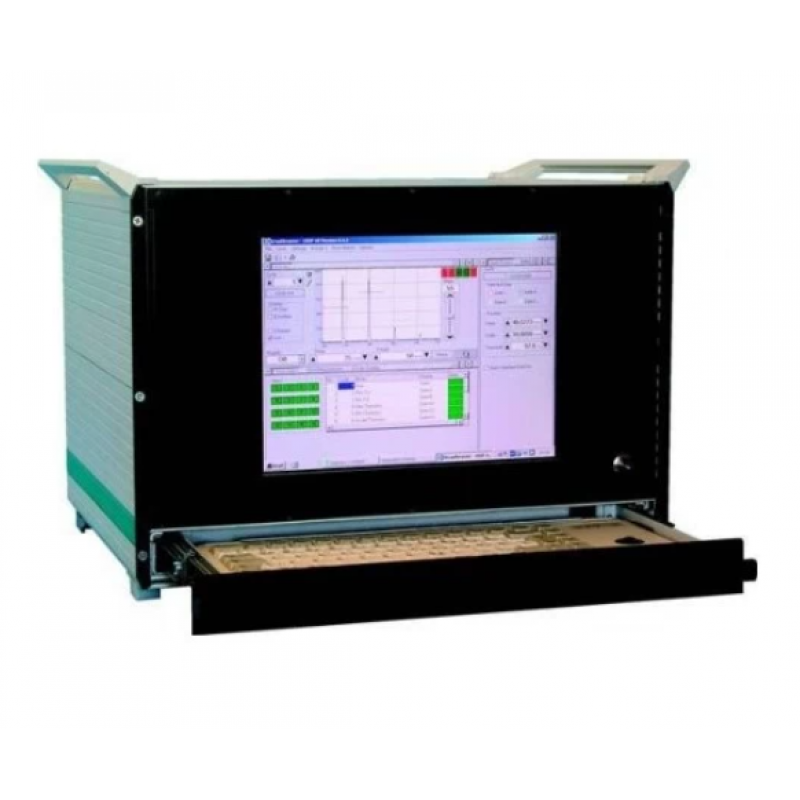

Ультразвуковой многоканальный дефектоскоп USIP 40
- Производитель:
- 1
Ультразвуковой дефектоскоп USIP 40 — это современная многоканальная система для ультразвукового контроля, объединяющая функциональность, цифровые технологии и гибкость настройки. Устройство предназначено для проведения одно- и многоканальных измерений, обеспечивая высокую точность и стабильность результатов при контроле материалов и сварных соединений.
Особенности конструкции и принцип работы
Связь между ультразвуковым модулем и вычислительным блоком осуществляется по высокоскоростной сети Ethernet, что даёт возможность размещать эти части системы на расстоянии друг от друга. Корпуса и модули доступны в разных конфигурациях, благодаря чему оборудование легко адаптируется под условия эксплуатации.
В основе работы USIP 40 лежат технологии цифровой обработки сигналов DSP и FPGA, обеспечивающие стабильное качество и повторяемость измерений. Все ключевые функции, включая формирование А-развертки, расчёт поправок и оценку сигналов, выполняются в цифровом виде, что значительно повышает точность анализа и снижает влияние внешних помех.
Режимы работы
Режим «Выявление дефектов»: прибор использует четыре независимых регулируемых строб-импульса. Первый импульс может применяться для фиксации отражений от поверхности при иммерсионном контроле. Отображение данных происходит в реальном времени, а высокая скорость обработки обеспечивает стабильные результаты даже в сложных условиях.
Режим «Измерение толщины стенки»: строб-импульсы позволяют точно определять эхо-сигналы, нулевые переходы и пики волн — что особенно важно при контроле стенок труб и сосудов под давлением.
Прямое подключение к позиционным генераторам упрощает работу с системами визуализации, а синхронизация с координатной сеткой пути облегчает построение точных дефектограмм.
Программное обеспечение и интерфейс
Программная часть USIP 40 работает под управлением операционной системы Windows XP, предоставляя понятный интерфейс с подробной встроенной справкой. Оператор может самостоятельно настроить внешний вид экранного изображения, добавить логотип компании, изменить язык интерфейса или конфигурацию каналов.
На экране отображаются цветовые диаграммы, графики и индикаторы дефектов. Для аналоговых каналов предусмотрено до 16 вариантов цветовой шкалы, а для цифровых — выбор порога, полярности и индивидуального цвета.
Возможности анализа данных
- Определение и маркировка дефектов: участки, где сигнал превышает порог, выделяются синхронно с координатной сеткой пути.
- Подсчёт и суммирование: система вычисляет общую длину и количество дефектов, сравнивая результаты с заданными допусками.
- Совмещение сигналов: при обнаружении дефектов в одинаковых координатах на разных каналах, они оцениваются совместно.
Соответствие международным стандартам
- EN 12668/1 — ультразвуковой стандарт
- IEC 68-3-1 Aa, Bb — температурные испытания
- IEC 68-2-30 Db — климатическая устойчивость
- IEC 68-2-6 Fc — вибрационная прочность
- IEC 68-2-27 Ea — ударная нагрузка и герметичность
- EMC G93/68 EWG — электромагнитная совместимость
- 73/23 EWG — нормы по низкому напряжению
Основные характеристики
- Синхронизация регистрации данных с длиной контролируемого объекта
- Возможность смещения датчиков
- Приём аналоговых и TTL-сигналов
- Цветовая визуализация данных
- Интерактивный анализ частот и длины дефектов
- Объединение каналов для поиска совмещённых дефектов
- Настраиваемое отображение экрана и легенд
USIP 40 — это профессиональный инструмент, сочетающий многоканальную архитектуру, цифровую обработку и гибкие возможности визуализации, что делает его оптимальным решением для промышленного ультразвукового контроля с высокой точностью и скоростью.
| Параметр | Значение |
|---|---|
| Число каналов | 2, 5 или 10 с максимальным числом уплотненных тактов до 20 |
| Частота повторяемости импульсов системы | 4 Гц ≤ PRFсист. ≤ 20 кГц |
| Частота повторяемости импульсов канала | PRFканал = PRFсист./число тактов |
| Генератор | |
| Напряжение | 100 В, 400 В |
| Зарядный конденсатор | 1 нФ, 220 пФ |
| Длительность фронта импульса | < 10 нс |
| Демпфирование | 50 Ом, 1 кОм |
| Двойной режим | Вкл. / Выкл. |
| Усилитель | |
| Диапазон частот | 0,2 – 30 МГц (-3 дБ) |
| Узкополосный фильтр | 1, 2.25, 5, 10, 15 МГц |
| Широкополосный фильтр | 0,2–30 МГц, 10–30 МГц, 1–10 МГц (-3 дБ) |
| Коэффициент усиления | 110 дБ с шагом 0,5 дБ |
| Точная настройка | 1 дБ за 10 шагов |
| Отсечка | 0–80% высоты экрана |
| ВРЧ | 44 дБ при 12 дБ/мкс, 16 опорных точек на такт |
| Подавление донного эхо-сигнала | Расширенный динамический диапазон за счёт параллельного усилителя |
| ВЧ аналоговый выход | 1 В при 50 Ом |
| Детектирование | По полной волне, положительной или отрицательной полуволне, ВЧ-сигнал |
| Скорость звука | 500–20000 м/с (данные приведены для скорости 5920 м/с) |
| Частота квантования | 400 МГц, 9 бит |
| Дисплей | |
| Размер экрана | 12,1" TFT-SVGA (600×800) |
| А-развертка | 512 или 1024 пикселя |
| Диапазон | 1 мм – 15 м (шаг 0,1 мм) |
| Старт | -10 мм – 15 м (шаг 0,1 мм) |
| Запуск дисплея | Начальный импульс, эхо-сигнал интерфейса |
| Память А-развертки | Хранение и наложение А-разверток |
| Каналы дисплея | До 2 независимых окон А-развертки с одного или разных циклов |
| Строб-импульсы | 4 регулируемых, один — для отражений при иммерсионном контроле |
| Пороги | 1 на строб-импульс (совпадение/антисовпадение) |
| Помехозащита | Счётчик 1–16 |
| Диапазон | 0,1 мм – 15 м (шаг 0,1 мм) |
| Разрешение (амплитуда) | 0,5% от диапазона дисплея |
| Разрешение (толщина) | 2,5 нс = 0,007 мм |
| Измерения между | Начальным импульсом и стробами А, В, С; эхо-сигналом интерфейса; стробами А и В |
| Начало/остановка | Нулевой переход, фланговый сигнал, пик эхо-сигнала |
| Индикатор допуска | 3 значения толщины стенки (мин./макс.) на цикл |
| Вывод данных | |
| Измеряемые значения | Амплитуда, минимальная/максимальная толщина стенки |
| Сигналы тревоги | Порог, минимальная/максимальная толщина стенки |
| Аналоговый выход | 10 каналов, программируемые (реальные/мин./макс.) |
| Толщина стенки | 0–10 В, 12 бит |
| Амплитуда эхо-сигнала | 0–10 В, 12 бит |
| Сигналы тревоги | 16 каналов, TTL совпадение/антисовпадение |
| Индикатор допуска по толщине | TTL, меньше/больше диапазона |
| Интерфейсы и ввод данных | |
| Количество вводов | 4 (независимо программируемые) |
| Кодовый датчик | 3 квадратуры или импульса/направления |
| Параметры, изменяемые от цикла к циклу | Коэффициент усиления, фильтр, строб, подавление, ВРЧ, DAC, изображение, счётчик помех |
| Питание | |
| Напряжение | 85–265 В переменного тока |
| Потребляемая мощность | Стойка – 40 Вт; Коробка – 24 Вт; Прибор – 40 Вт |
| Температура хранения | -20 °C ... +60 °C |
| Рабочая температура | 0 °C ... +40 °C |
| Размеры и вес | |
| Стойка | 310×450×375 мм, 16,5 кг |
| Коробка | 132×450×430 мм, 7 кг |
| Прибор | 380×380×150 мм, 6,5 кг |
| Соединения | |
| Датчики | Lemo 00 или BNC |
| ВЧ выход | Lemo 00 |
| Ввод/вывод 1 | SUB D 37 |
| Ввод/вывод 2 | SUB D 25 |
| Синхронизация | SUB D 9 |
| Мышь / Клавиатура | PS2 / USB |
| Последовательный интерфейс | USB 1 и 2 (SUB D 9) |
| Внешний монитор | SUB D 15 |
