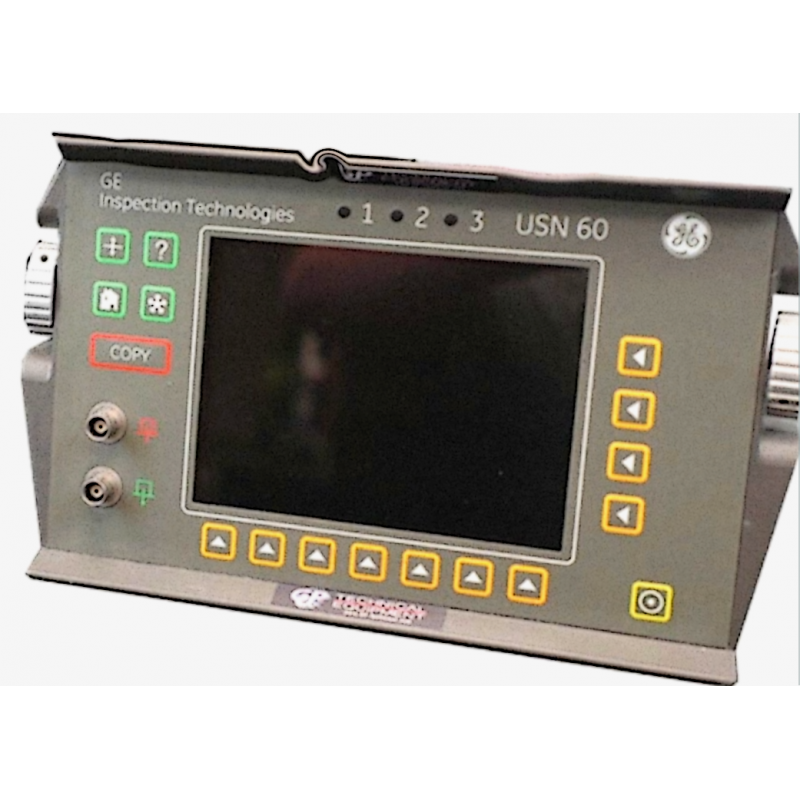

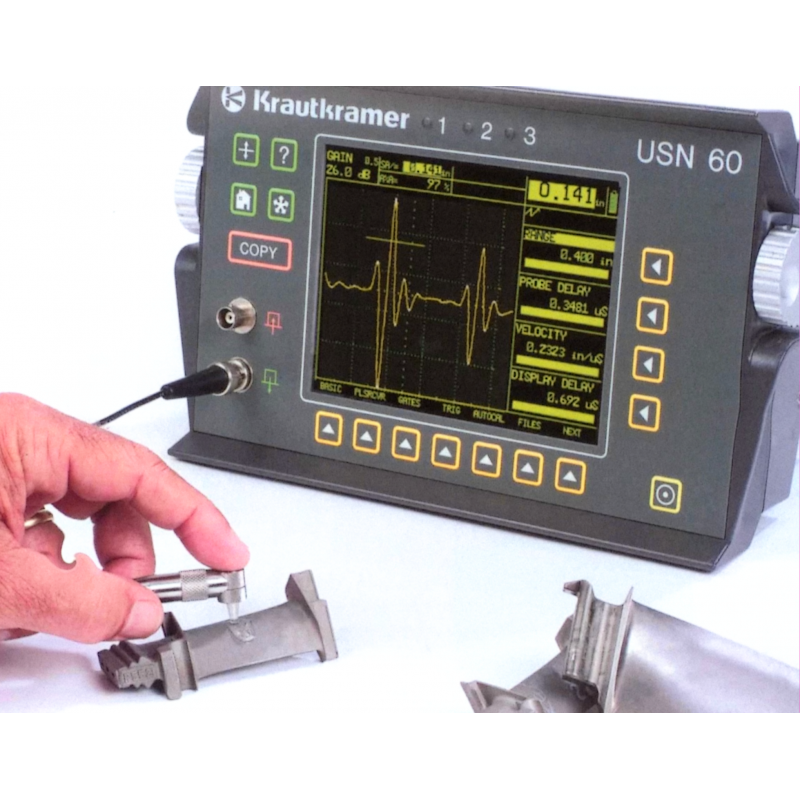

Ультразвуковой дефектоскоп USN 60 (USN 60L)
- Производитель:
- 1
Ультразвуковые дефектоскопы серии USN 60 предназначены для выявления внутренних дефектов материалов, измерения толщины изделий из различных металлических сплавов с доступом с одной стороны, а также для обнаружения трещин и других неоднородностей.
Принцип работы
Работа устройства основана на методике эхо-импульсного контроля без разрушения. Ультразвуковая волна, создаваемая сенсором, проникает в объект исследования, отражается от внутренних дефектов или границ материала и возвращается обратно, где преобразуется в электрический сигнал и обрабатывается электронным модулем. По времени прохождения волны рассчитывается глубина расположения дефекта и толщина проверяемого элемента.
Конструкция и комплектация

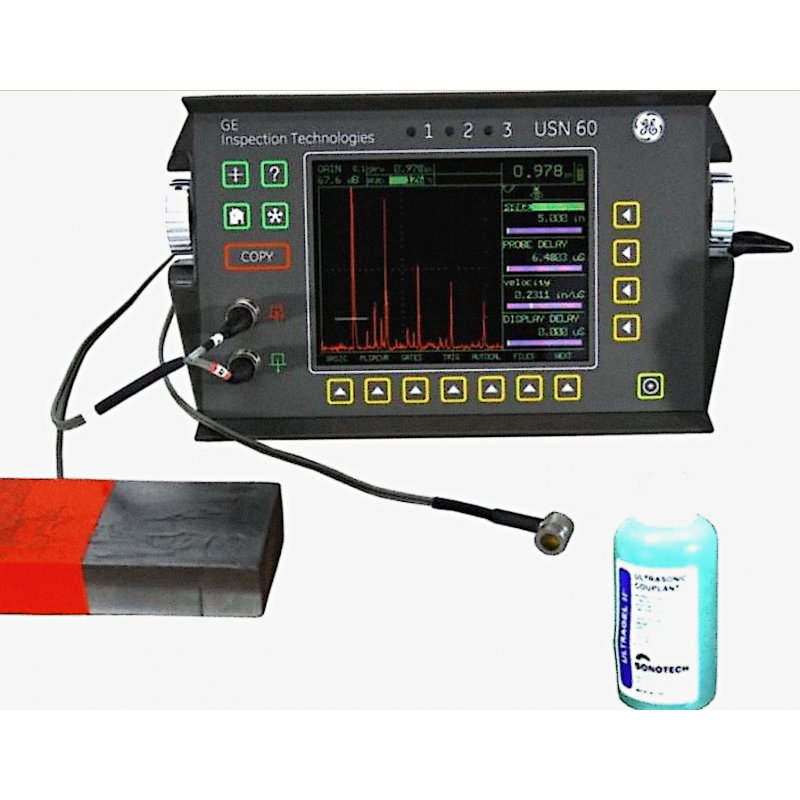

Дефектоскоп состоит из электронного блока и ультразвукового сенсора, соединяемых кабелем. В стандартный комплект входят датчики, подобранные в соответствии с условиями эксплуатации. Линейка включает две модели – USN 60 и USN 60L, различающиеся диапазоном измерений.
Ключевые особенности
- Аккумулятор обеспечивает до 11 часов автономной работы.

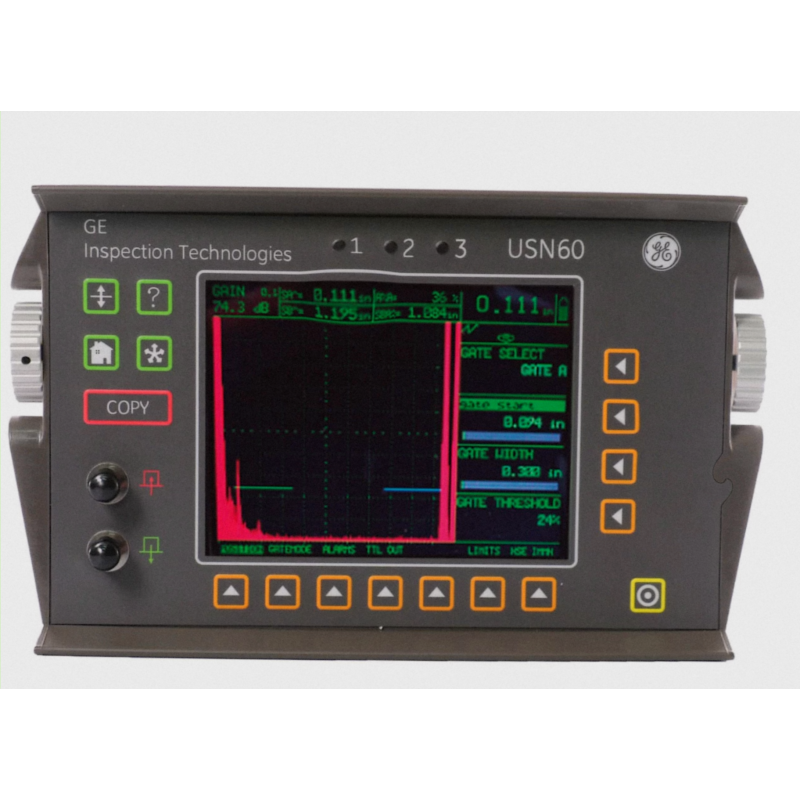

- Цветной ЖК-дисплей с высокой контрастностью и широким углом обзора.
- Интуитивно понятное меню с подсказками по функциям.
- Измерение координат дефектов, построение АРК по эталонным отражателям и ВРЧ. Возможность настройки электронных АРД-шкал для стандартных преобразователей и произвольных типов (кроме раздельно-совмещенных).
- Режимы остроконечного и прямоугольного импульса.
- Возможность использования в составе систем автоматизированного контроля.
- Поддержка иммерсионного контроля.
- Контроль качества акустического контакта.
- Четыре цветовые схемы дисплея для комфортной работы в различных условиях освещенности.
Программное обеспечение
Дефектоскопы оборудованы встроенным ПО для сбора, обработки, хранения и визуализации данных. Уровень защиты ПО соответствует стандарту Р 50.2.077-2014. Метрологические характеристики аппарата учитывают работу программного обеспечения.
Комплект поставки
- Ультразвуковой преобразователь – 1 шт.*
- Электронный блок – 1 шт.
- Зарядное устройство – 1 шт.
- Паспорт – 1 экз.
- Методика поверки 2512-0011-2018 – 1 экз.
*Количество и тип преобразователей согласовываются в договоре поставки.
| Параметр | Значение |
|---|---|
| Частотный диапазон | 0,25 - 25 МГц; узкополосные: 1, 2, 5, 10, 15 МГц; широкополосные: 0,25 - 2, 10 - 25 МГц |
| Диапазон калибровки по глубине | мин. 0 - 1 мм (по стали), макс. 0 - 28 м |
| Скорость звука | 250 - 16000 м/с |
| Смещение изображения | от -20 до 3500 мкс (от -60 мм до 10,5 м по стали) |
| Компенсация задержки в призме | 0 - 999,9 мкс |
| Регулировка усиления | 0 - 110 дБ, ступенями: 0,1; 0,5; 1; 2; 6; 12 дБ |
| Частота следования импульсов | 15 - 6000 Гц |
| Форма представления сигналов | двух- или однополупериодное детектирование по положительной или отрицательной полуволне, ВЧ-представление, 4-х ступенчатое демпфирование |
| Отсечка | до 80% |
| Измерение амплитуды | в % от высоты экрана, в дБ по отношению к опорному уровню |
| Измерение расстояния | по фронту или по пику сигнала |
| ВРЧ | до 16 опорных точек, динамический диапазон 40 дБ, крутизна 6 дБ/мкс |
| Внутренняя память | 100 блоков настройки с изображениями сигналов, запоминание результатов измерения толщины в файлах различного формата |
| Интерфейс | RS 232 C, ввод и вывод данных, параллельный порт |
| Питание | блок литий-ионных аккумуляторов, металл-гидридные или никель-кадмиевые аккумуляторы, 6 шт. (9 А/ч) или сухие батареи |
| Время работы от батарей | до 8 часов от блока литий-ионных аккумуляторов |
| Размеры | 282 х 171 х 159 мм (Ш х В х Г) |
