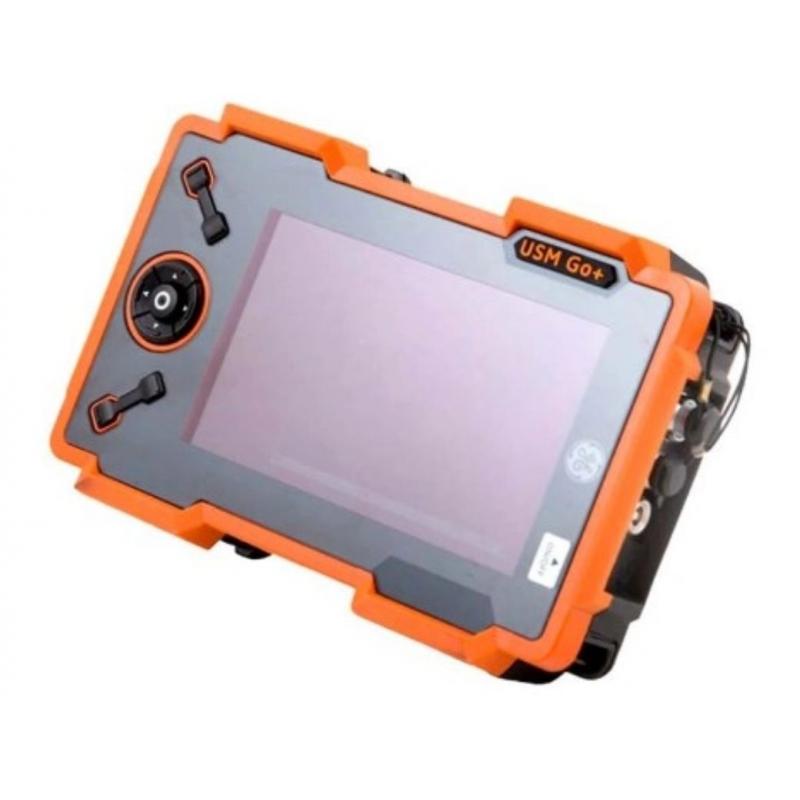

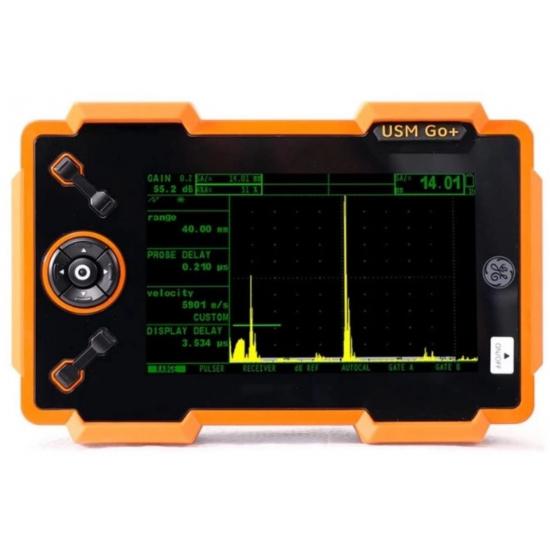

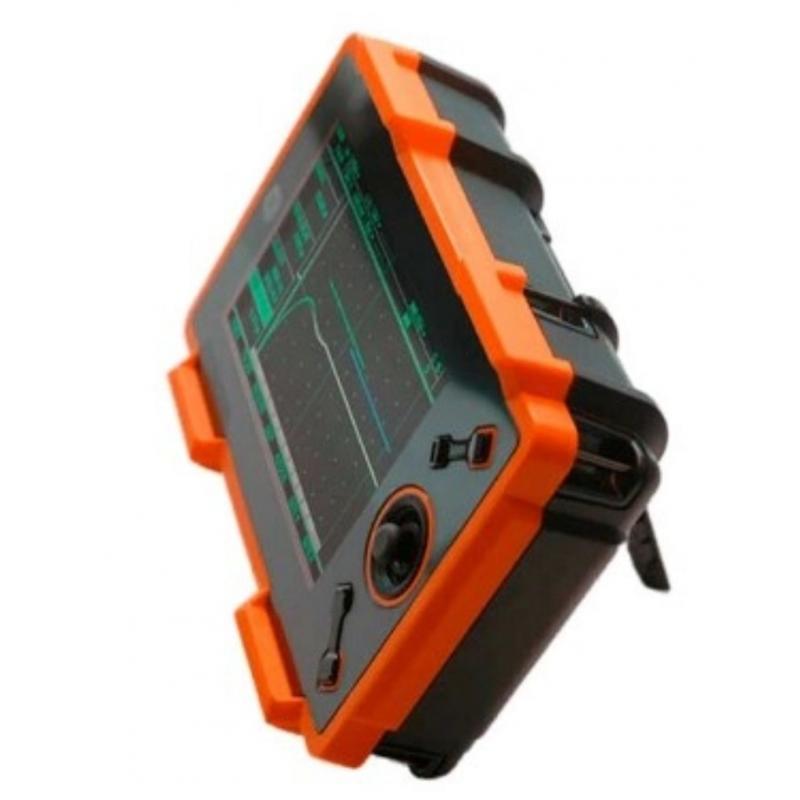

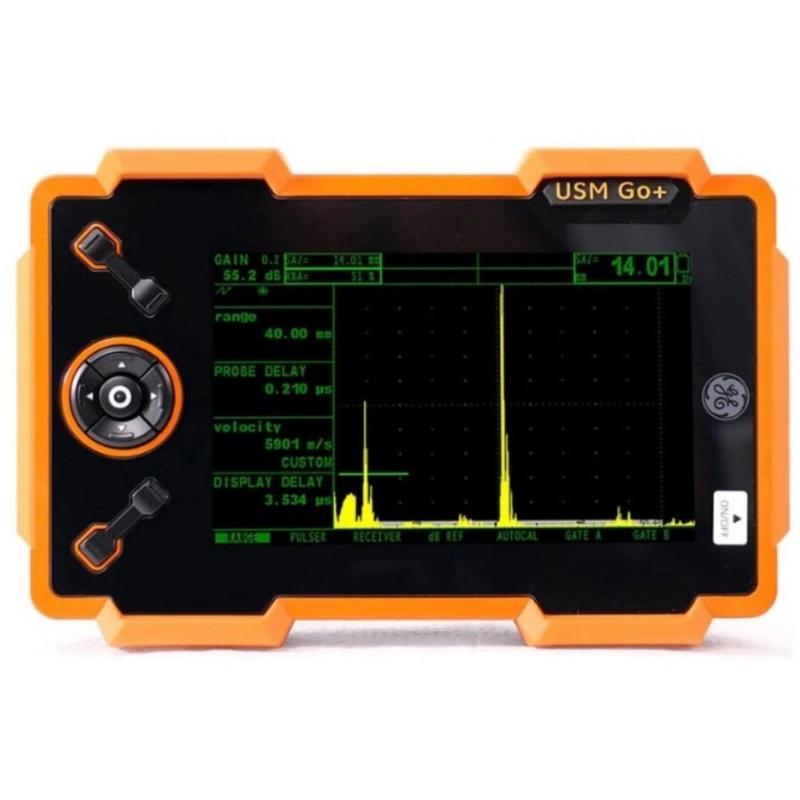

Ультразвуковой дефектоскоп USM Go+
- Производитель:
- 1
USM Go+ — современный портативный прибор для неразрушающего контроля, предназначенный для точного обнаружения и анализа дефектов в металлических и неметаллических материалах. Модель сочетает компактность, простоту эксплуатации и высокую точность измерений, что делает её востребованной в промышленности, строительстве и научных исследованиях.
Благодаря продуманному интерфейсу и эргономичному управлению USM Go+ позволяет проводить контроль быстро и комфортно, даже в сложных производственных условиях. Прибор обеспечивает четкое отображение сигналов и стабильные результаты анализа, помогая своевременно выявлять внутренние повреждения и отклонения в структуре материала.
Ключевые особенности
- Дисплей оптимального размера с высокой читаемостью данных и контрастным отображением эхо-сигналов
- Компактный и лёгкий корпус, удобный для работы в ограниченном пространстве
- Встроенный штатив для установки на ровную поверхность или промышленную треногу
- Удобное управление для правшей и левшей при помощи джойстика
- Интуитивная система навигации GUI, не требующая обращения к руководству
- Функции AutoCal, Auto 80 и синхронизация стробов для автоматической настройки
- Технология Phantom Echo Indicator для распознавания шумовых сигналов
- Защита корпуса от пыли, влаги и ударов (IP67), прорезиненные элементы и высокая ударопрочность
Дополнительные функции
- Режим контроля сварки по стандарту AWS
- Режим АРК-ВРЧ в соответствии с японским стандартом JIS
Комплектация
- Аккумуляторная литий-ионная батарея
- Зарядное устройство
- Защитные плёнки для дисплея (10 шт.)
- Карта памяти SD
- Транспортировочный кейс
- Ремень для удержания
- Инструкция на CD-диске
- Сертификат производителя
- Свидетельство о поверке
| Характеристика | Значение |
|---|---|
| Частотный диапазон | 0.2 МГц – 20 МГц |
| Диапазон калибровки по глубине | макс. 14016 мм по стали (продольные волны) |
| Регулировка усиления | до 110 дБ, ступенями 0,2 дБ |
| Демпфирование | 50 или 1000 Ом |
| ЧСИ | автоматическая оптимизация 15–2000 Гц, 3 режима: AutoLow, AutoMed, AutoHigh. Ручная настройка ЧСИ в диапазоне 15–2000 Гц |
| Форма представления сигналов | двух- или однополупериодное детектирование по положительной или отрицательной полуволне, ВЧ-представление |
| Измерение расстояния | по фронту или по пику сигнала |
| Съемная память | SD-карта, 2 Гб, формат протокола JPEG |
| ЖК-дисплей | активная площадь 108 × 64,8 мм, разрешение 800 × 480 пикс. |
| Устройства ввода/вывода | 2 разъема Lemo-OO, микроUSB, слот для SD-карты |
| Диапазон рабочих температур | 0 – 55 °C |
| Температура хранения | -20 – +60 °C |
| Продолжительность работы от батарей | 5,5 ч, зарядное устройство 100–240 В, 50–60 Гц |
| Размеры | 175 × 111 × 50 мм |
| Масса | 845 г (с аккумулятором) |
| ЖК-дисплей | |
| Активная площадь | 108 мм × 64,8 мм (4,25” × 2,55”) |
| Размер | 5,0” |
| Разрешение | 800 × 480 пикс. |
| Разъемы | |
| Разъемы преобразователей | два LEMO-00 |
| USB-интерфейс | микро USB |
| УЗ-выходы | выход SAP, АСД |
| Карта памяти | полноразмерный разъем SD |
| Генератор | |
| Соответствие | всем требованиям EN12668 |
| Режим генератора | стандартный режим острого импульса |
| Дополнительно | униполярная прямоугольная волна |
| Напряжение импульса (режим SQ) | 120–300 В, шаг 10 В, допуск 10% |
| Ширина импульса (режим SQ) | 30–500 нс, шаг 20 нс, допуск 10% |
| Амплитуда импульса | низкая 120 В, высокая 300 В |
| Демпфирование | 50 или 1000 Ом |
| ЧСИ | автоматическая оптимизация 15–2000 Гц, 3 режима AutoLow, AutoMed, AutoHigh; ручная настройка |
| Приемник | |
| Диапазон | по стали 14016 мм (продольная волна) |
| Усиление | динамический диапазон 100 дБ, шаг 0,2 дБ |
| Аналоговый диапазон | 0,2–20 МГц |
| Фильтры | Широкополосный 0,6–16; 1 МГц: 0,5–2,3; 2/2,25 МГц: 0,6–3,8; 5/4 МГц: 2,3–7,9; 10 МГц: 6,2–13,4; 13 МГц: 10,8–17,3 |
