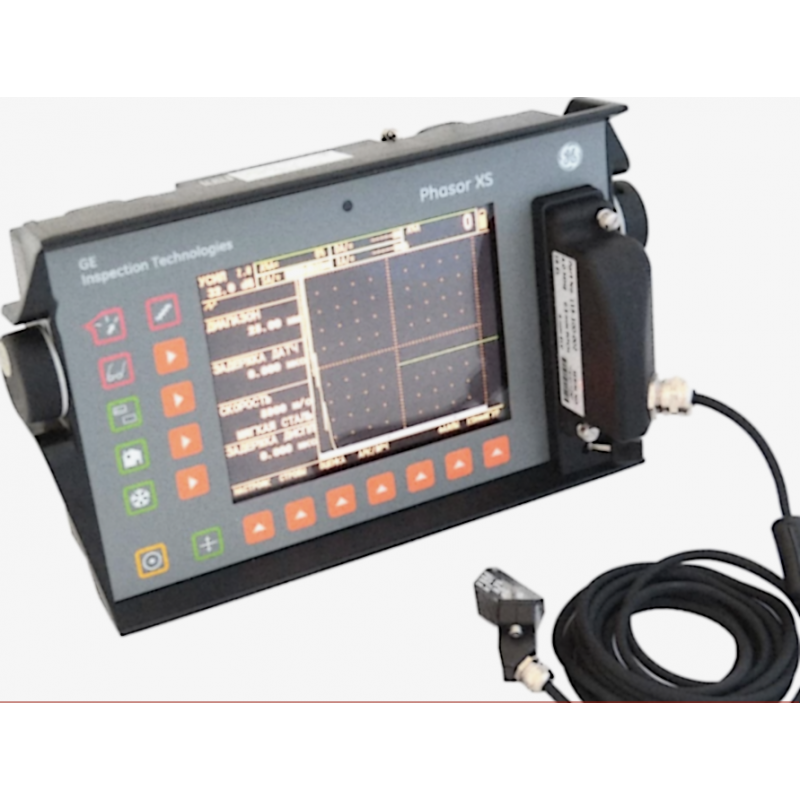

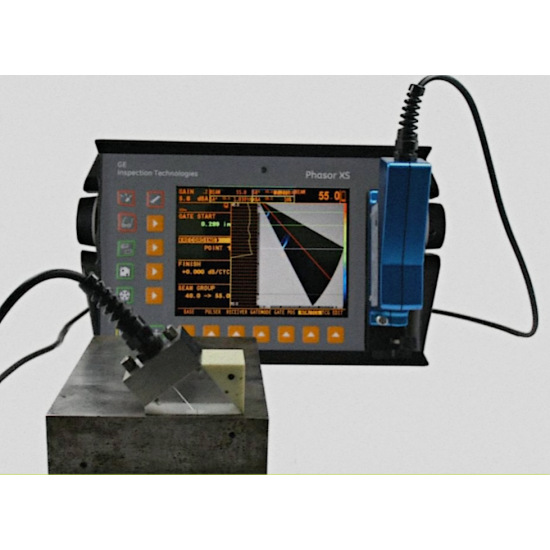

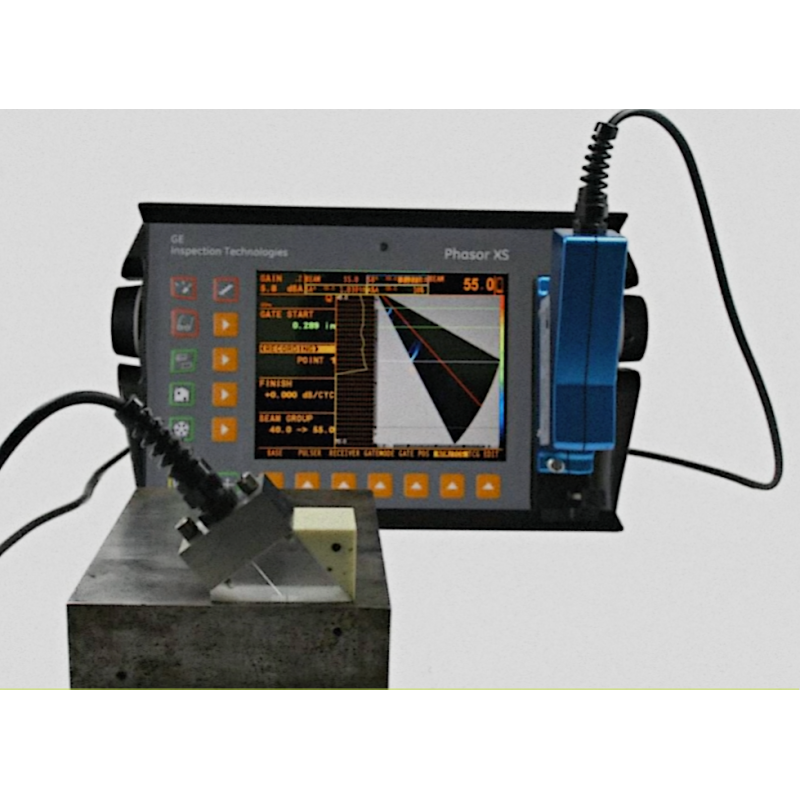

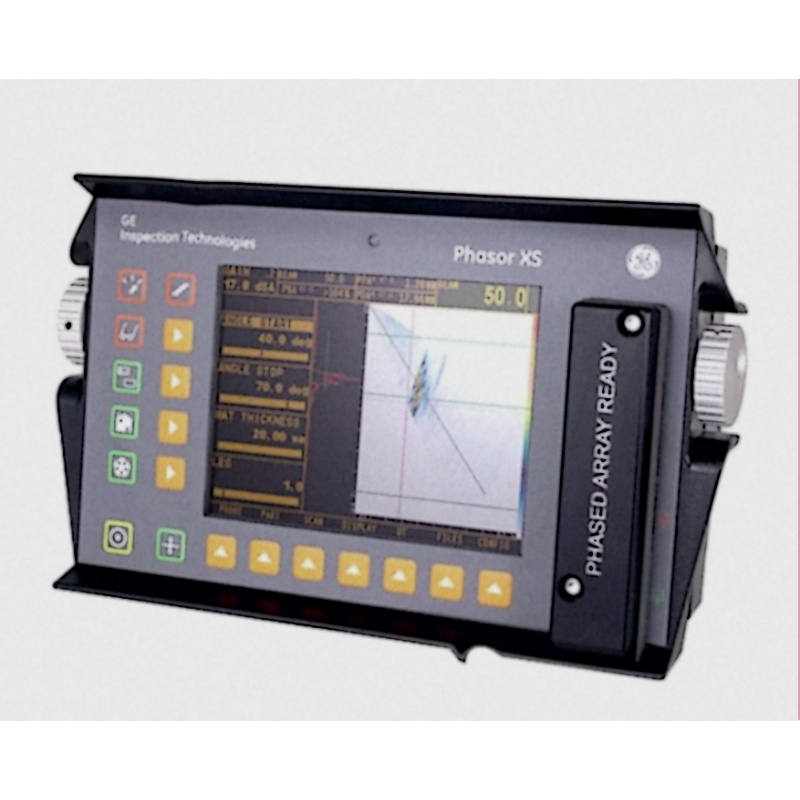

Ультразвуковой дефектоскоп Phasor XS 16/64

Модель снята с производства

Phasor XS 16/64 — современный ультразвуковой дефектоскоп, сочетающий технологии фазированных решёток с возможностями стандартных систем неразрушающего контроля. Благодаря этому устройство обеспечивает высокую скорость обследований и существенное снижение затрат при диагностике сварных швов и элементов конструкций.

Компактный прибор с прочным корпусом рассчитан на эксплуатацию в полевых условиях. Степень защиты IP54 гарантирует устойчивость к пыли и влаге, а эргономичный дизайн делает его удобным в повседневной работе.

Основные особенности

• Автоматическое определение подключаемого датчика без дополнительной настройки.
• Контроль сварных соединений без S-образного перемещения преобразователя: датчик просто перемещается вдоль линии шва.
• Полноэкранный В-скан с возможностью одновременного отображения А-развертки.
• Сохранение данных в форматах image-ready на SD-карту одним нажатием кнопки «Заморозка».
• Работа с энкодером — точная привязка координат дефекта относительно нулевой точки измерения.
• Дисплей VGA 6,5" (16,5 см) с частотой обновления 50 Гц и регулируемыми параметрами отображения.
• Функция Video Reverse для корректировки ориентации сектора под положение датчика.
• Возможность параллельного вывода нескольких А-разверток и сохранения индивидуальных настроек во внутренней памяти или на SD-карту.

Применение

• Нефтегазовая отрасль: контроль продольных и кольцевых сварных швов трубопроводов, фланцев, резервуаров под давлением.
• Энергетика и атомная промышленность: проверка сосудов высокого давления, трубных систем, роторов, турбинных лопаток.
• Авиакосмос: диагностика расслоений, сварных соединений и композитных элементов конструкций.
• Транспорт: дефектоскопия рельсов, осей, валов и точечной сварки.

Комплектация

• Литий-ионный аккумулятор с новым гнездом ODU
• Зарядное устройство с разъёмом ODU
• Комплект защитных плёнок для экрана (10 шт.)
• SD-карта на 512 МБ и считыватель USB
• Сетевой адаптер
• Краткая инструкция на английском языке
• Руководство пользователя на русском и английском языках (в печатной и CD-версиях)
• Сертификат производителя

Дополнительные характеристики и возможности

Phasor XS весит менее 4 кг, прост в управлении и не требует дополнительного обучения специалистов, имеющих II уровень аттестации по ультразвуковому методу. Рабочий диапазон температур — от 0° до +50°C. Устройство имеет внутреннюю память 256 КБ и поддерживает внешние SD-карты. Phasor XS внесён в Госреестр средств измерений РФ и полностью соответствует требованиям промышленного неразрушающего контроля.

Расширенные функции

• Переключение между режимом фазированной решётки и стандартным УЗ-режимом.
• Поддержка режима «Заморозка» для быстрого документирования А- и В-сканов.
• Встроенная система хранения настроек оператора.
• Отличная разрешающая способность — 5 нс.
• Отображение параметров: амплитуда, путь звука, импульс, характеристики луча.

Области использования

Phasor XS 16/64 применяется для диагностики и контроля изделий из металла, композитов, бетона и пластика. Прибор выявляет трещины, расслоения, коррозию, нарушения структуры и дефекты сплошности без необходимости разборки конструкции или остановки технологического процесса. Прибор востребован в машиностроении, энергетике, нефтехимии, транспорте и строительстве.

Преимущества

• Универсальность — сочетание функций фазированной решётки и классического дефектоскопа.
• Надёжность и устойчивость к механическим воздействиям.
• Высокая точность измерений и информативность получаемых данных.
• Простота обслуживания и сохранения информации.
• Возможность модернизации до версии Phasor 16/64.

Характеристики Phasor XS делают его оптимальным инструментом для предприятий, где требуется точный и быстрый контроль сварных соединений, неразрушающая диагностика и документирование результатов в удобной цифровой форме.
