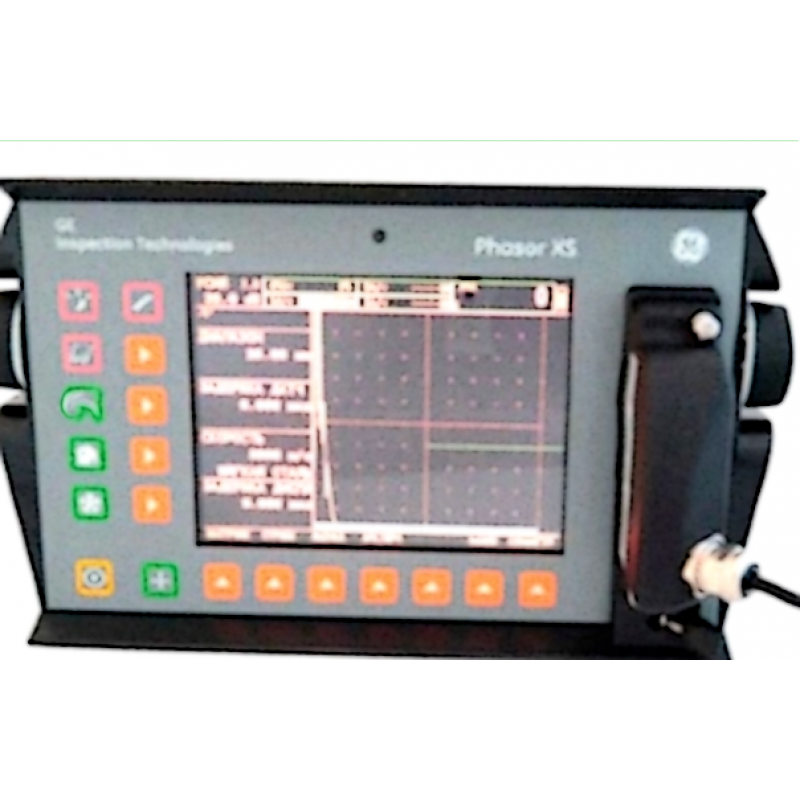

Ультразвуковой дефектоскоп Phasor XS 16/16

Модель снята с производства

Ультразвуковой дефектоскоп Phasor XS 16/16 предназначен для высокоточного контроля сварных соединений и других изделий методом неразрушающего ультразвукового анализа. Компактное, удобное и производительное устройство сочетает надежность и простоту в эксплуатации, обеспечивая стабильные результаты при минимальных затратах. Прочный корпус с защитой IP54 и небольшой вес (менее 4 кг) позволяют использовать прибор в сложных условиях и на высоте.

Интерфейс прибора интуитивен и подходит для специалистов с аттестацией II уровня по ультразвуковому контролю — освоение не требует дополнительного обучения. Все данные удобно сохраняются, анализируются и архивируются в памяти устройства.

Основные особенности

Главная задача Phasor XS 16/16 — выявление дефектов и контроль качества изделий из металлов, пластмасс и бетона без разрушения структуры. Прибор помогает определять зоны коррозии, неоднородности и несоответствия состава.

Phasor XS 16/16 способен проводить измерения как на готовых деталях и заготовках, так и на сварных, клеевых и паяных соединениях. Благодаря высокой чувствительности прибор выявляет даже мелкие дефекты в различных агрегатах и узлах.

Отображение данных

А-скан | В-скан

Модель оснащена 6,5-дюймовым VGA-дисплеем с частотой обновления 50 Гц, обеспечивающим четкую визуализацию результатов даже при сильной вибрации или плохом освещении. Пользователь может настраивать параметры отображения под конкретные задачи, сохраняя высокое качество картинки в любых условиях.

Для удобства Phasor XS 16/16 имеет внутреннюю память и слот для SD-карты, что позволяет хранить настройки и результаты проверок. Функция «Freeze» (заморозка кадра) дает возможность быстро зафиксировать и сохранить А- или В-сканы в формате image-ready.

При необходимости прибор может быть модернизирован до версии Phasor 16/64.

Сферы применения

Phasor XS 16/16 может работать в режиме стандартного ультразвукового дефектоскопа, что позволяет оператору использовать любые стандартные преобразователи для анализа размеров и положения дефектов.

Прибор востребован в различных отраслях:

• Строительство и машиностроение — контроль качества сварных соединений и деталей;
• Энергетика и атомная промышленность — диагностика турбин, роторов, сварных швов, сосудов под давлением;
• Нефтегазовая и химическая отрасли — проверка трубопроводов, фланцев, резервуаров и емкостей;
• Транспорт — контроль рельсов, валов, осей, точечной сварки и элементов кузова.

Комплектация

В базовый набор Phasor XS 16/16 входят:

• Li-ion аккумулятор с новым разъемом ODU;
• Зарядное устройство с разъемом ODU;
• Прозрачная защитная пленка для экрана (10 шт. в комплекте);
• Руководство по эксплуатации на русском языке (печатная и CD-версия);
• Краткая инструкция на английском языке;
• SD-карта объемом 512 МБ;
• Сетевой адаптер, USB-разъем и устройство для чтения SD-карт;
• Комплект из четырех резиновых ручек с крепежными винтами;
• Преобразователь РА-4М16Е0,5Р (16 элементов, 4 МГц, шаг 0,5 мм) с призмой VKPA-8/16, 36°.

Phasor XS 16/16 — надежный инструмент для точной оценки внутреннего состояния материалов, отличающийся сочетанием мобильности, функциональности и высокой достоверности результатов.
