Ультразвуковой дефектоскоп OmniScan X4

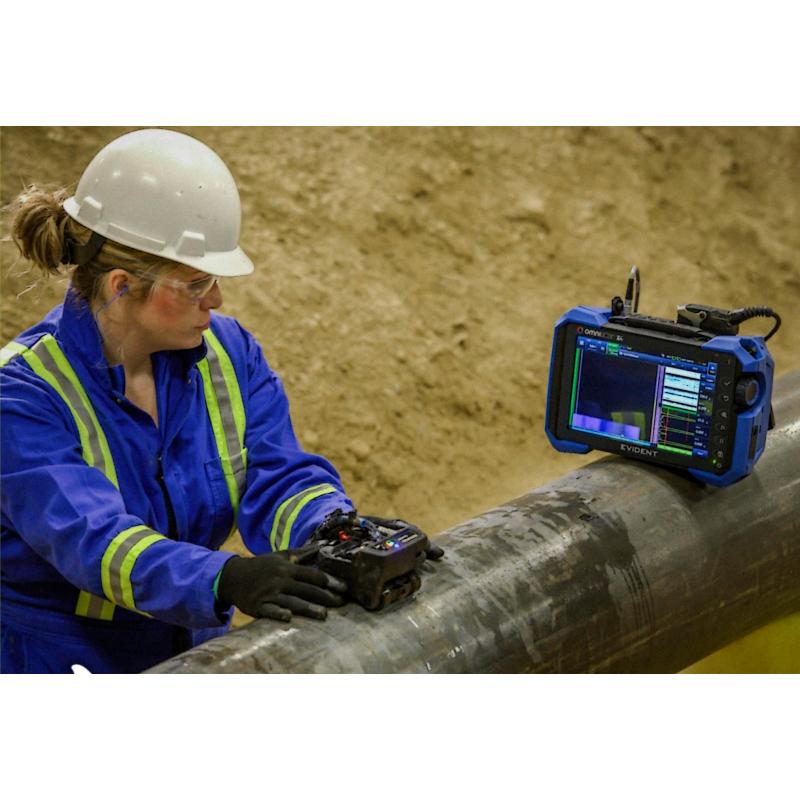

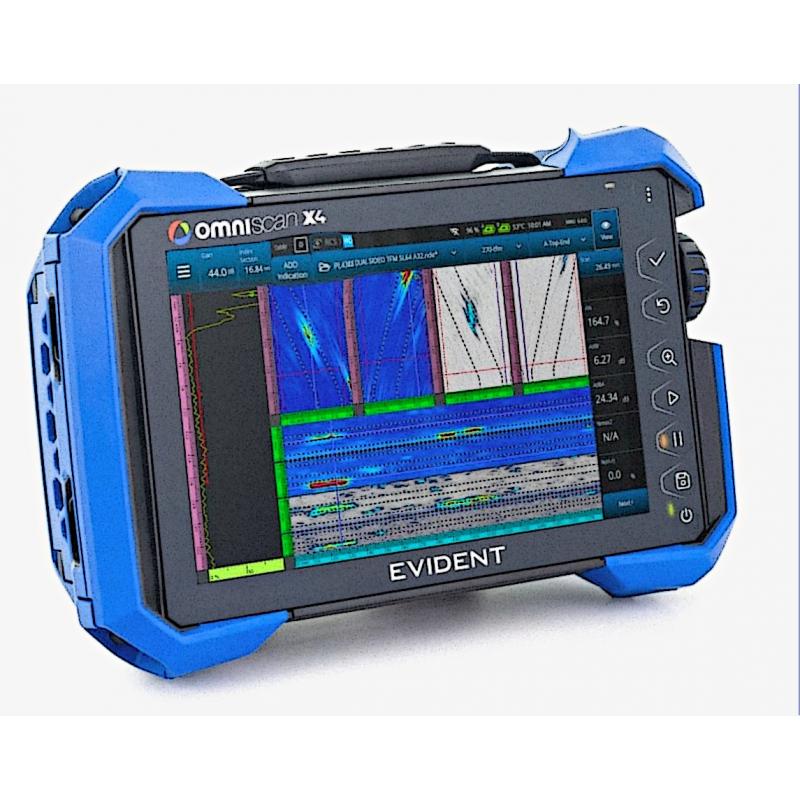

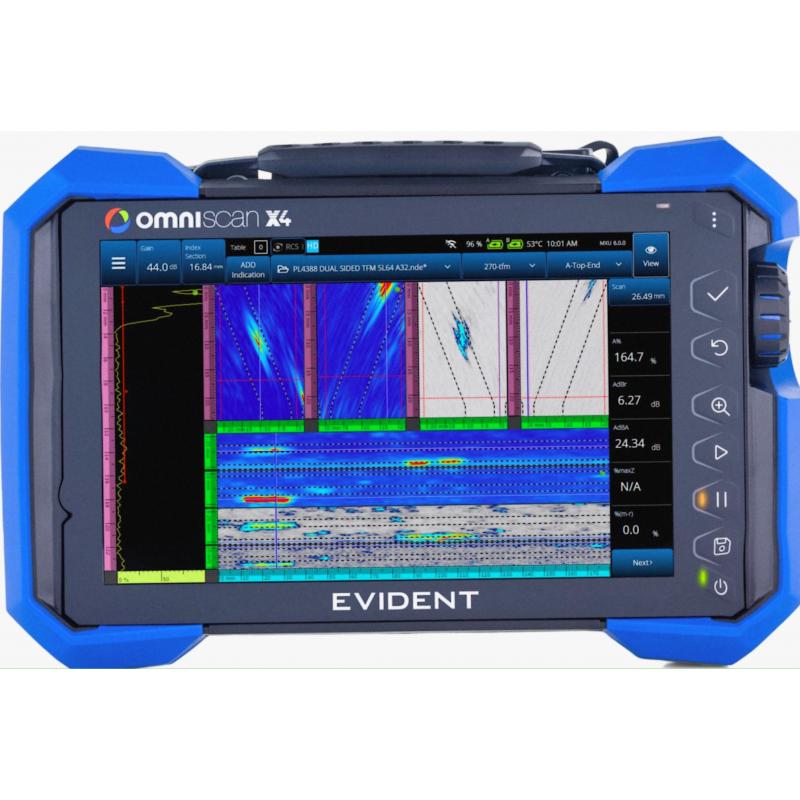

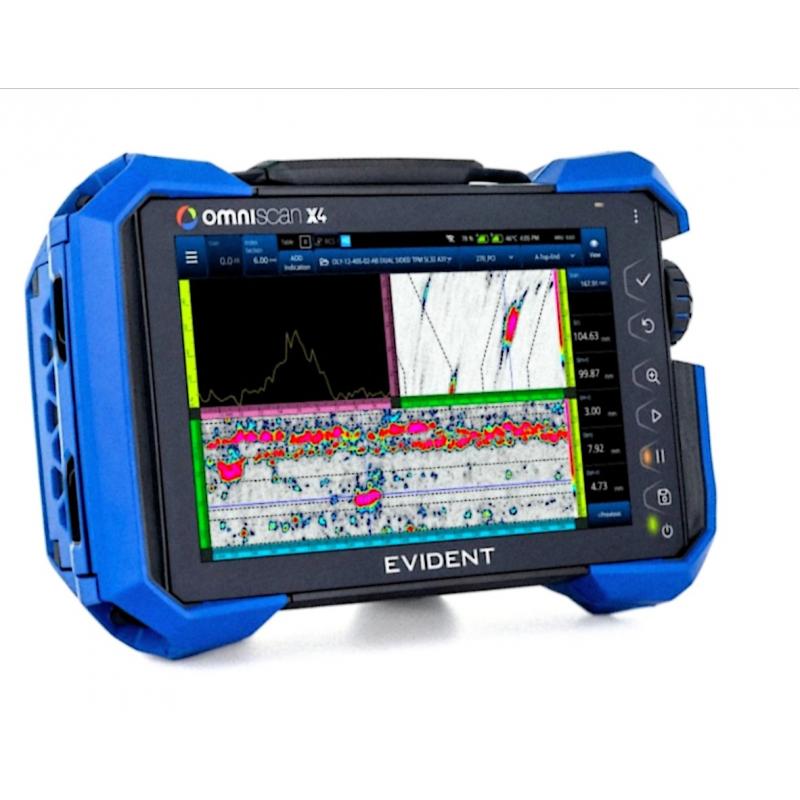

Ультразвуковой дефектоскоп OmniScan X4 — это портативный многофункциональный прибор для неразрушающего контроля, обеспечивающий высокоточное обнаружение и визуализацию дефектов с применением технологий TFM, PCI и фазированной решётки.
- Производитель:
- 1
Коротко о продукте
Портативный, но мощный прибор для комплексного ультразвукового контроля. Серия OmniScan X4 сочетает в себе высокую скорость сбора данных, гибкость мультитехнологичных режимов и инструменты, которые помогают выявлять сложные повреждения на ранних стадиях: от фазированной решётки и метода общей фокусировки (TFM) до фазово‑когерентной визуализации (PCI).
Почему выбирают OmniScan X4
- Универсальность: одно устройство поддерживает PAUT, UT, TOFD, TFM, PCI и PWI, позволяя комбинировать методы под задачу.
- Надёжность в полевых условиях: конструкция и комплектующие адаптированы для работы в тяжёлых эксплуатационных условиях.
- Ранняя диагностика дефектов: современные алгоритмы визуализации повышают точность обнаружения трещин, коррозии и сложных типов разрушений.
Ключевые функции
- Фазово‑когерентная томография (PCI) — повышает уверенность в классификации мелких и скопленных дефектов (усталостные трещины, краевые и подповерхностные повреждения).
- TFM с повышенной скоростью — благодаря увеличенной вычислительной мощности серия X4 обеспечивает формирование изображений TFM в среднем в 3 раза быстрее по сравнению с предыдущей моделью X3 64. Примечание: достижение такой скорости зависит от конфигурации и режима работы.
- Twin TFM + PCI — возможность параллельного применения двух датчиков для одновременного сканирования и сопоставления результатов (TFM и PCI) в одном проходе.

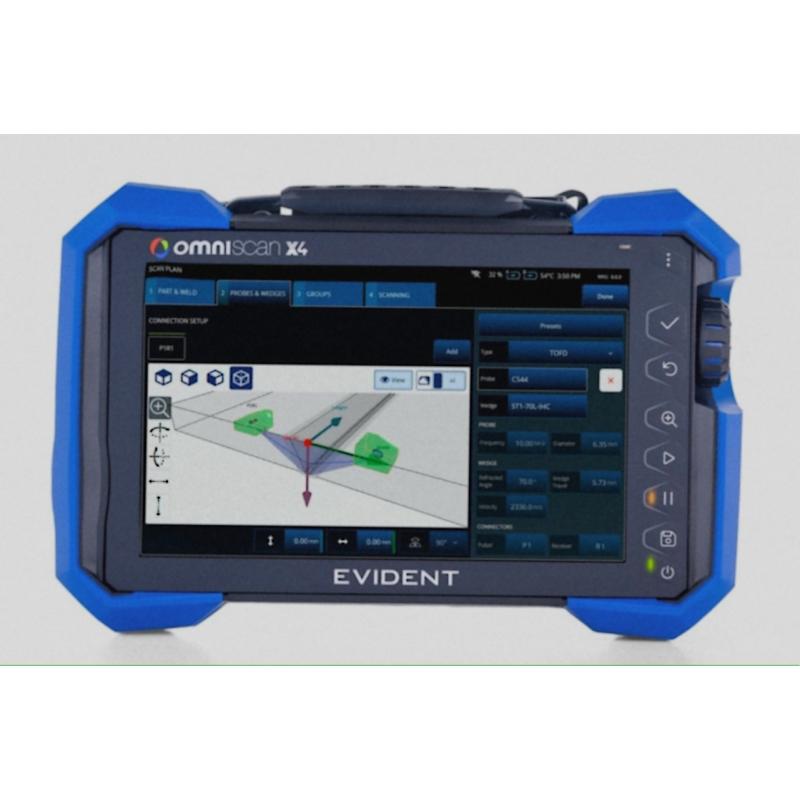

- Интуитивная настройка сканирования — пошаговая 3D‑визуализация плана сканирования и предустановки упрощают работу и снижают кривую обучения.

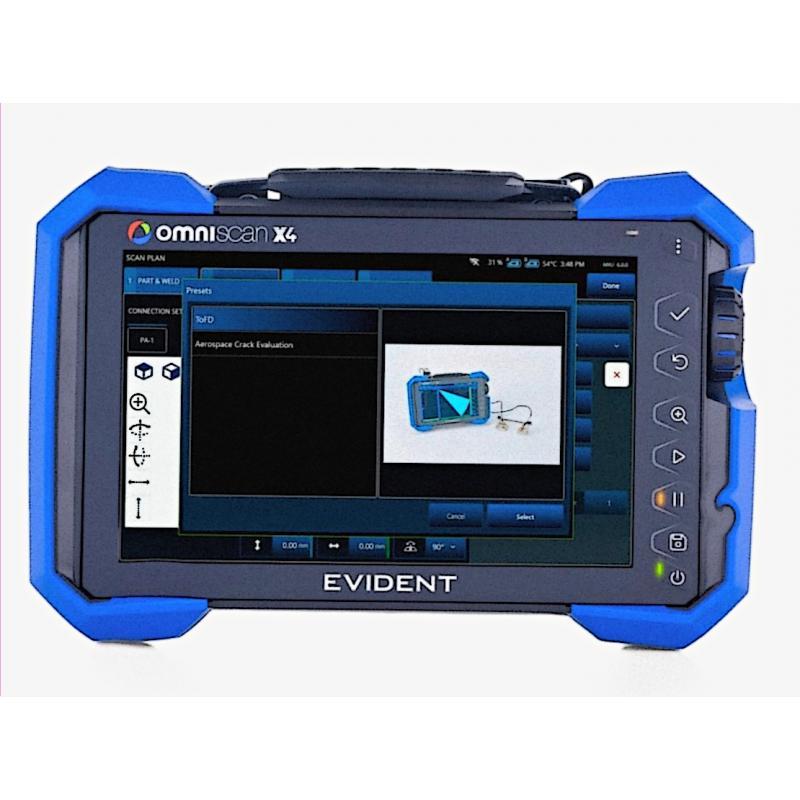

- Предустановленные профили — готовые шаблоны для проверки коррозии, композитов и типовых сварных соединений; гибкая настройка под HydroFORM™, FlexoFORM™ и RollerFORM™.
*Примечание: достижимая скорость формирования TFM зависит от аппаратной конфигурации и выбранного режима стрельбы.
OmniPC 6 — возможности программного обеспечения
- Привычный интерфейс OmniScan сокращает время обучения.
- Горячие клавиши и множественные сессии на одном ПК ускоряют работу аналитика.
- Воспроизведение сбора данных и регулировка усиления в реальном времени.
- Подстройка наклона, смещения сканирования и индекса во время анализа для повышения точности измерений.
- Инструменты масштабирования и фильтрации (True Depth / Sound Path) помогают быстрее находить индикаторы.
- Специальные режимы для проверки коррозии и TOFD с гибкой калибровкой и управлением боковыми волнами.
- Экспорт данных в нескольких форматах для интеграции в корпоративные отчёты.
Технические характеристики (основные)
| Параметр | Значение |
|---|---|
| Размеры (Д×Ш×В) | 335 × 221 × 151 мм (13,2" × 8,7" × 5,9") |
| Вес | 5,7 кг (модель 16:64PR, с 1 аккумулятором); 5,9 кг (модели 16:128PR, 32:128PR, 64:128PR, с 1 аккумулятором) |
| Встроенное хранилище | 1 ТБ SSD; максимальный размер файла 25 ГБ; можно подключать внешние USB‑накопители |
| Носители | SDHC/SDXC карты и большинство стандартных USB‑флешек |
| Беспроводная связь | Wi‑Fi 6E, Bluetooth 5.3 |
| Дисплей | 10,6" резистивный сенсорный TFT, 1280 × 768 пикселей |
| Батареи | 2 сменных литий‑ионных аккумулятора по 87 Вт·ч (в комплекте) |
| Время автономной работы | Минимум 5 часов (при стандартных настройках ISO18563) |
| Рабочая температура | −10…45 °C |
| Температура хранения | −20…60 °C (с батареей), −20…70 °C (без батареи) |
| Степень защиты | IP65 |
| Ударопрочность | Соответствует MIL‑STD‑810G |
Интерфейсы и разъёмы
| Интерфейс | Описание |
|---|---|
| USB | 2 × USB 3.1 |
| Видео | HDMI выход |
| Слот для карт | SDHC |
| Сеть | Ethernet порт |
| Кодировщики | 2‑осевая линия (квадратурная или тактовая/направление) |
| Цифровые I/O | 4 цифровых входа (TTL), 4 цифровых выхода (TTL) (один выход резервирован для включения/выключения) |
| Внешнее питание | 18 В DC, круглый разъём Ø 2,5 мм, центральный контакт |
Конфигурации PAUT (варианты моделей)
| Модель | Максимум пульсирующих элементов | Максимум каналов приёма | Группы |
|---|---|---|---|
| OmniScan X4 — 64:128PR | 64 | 128 | 8 |
| OmniScan X4 — 32:128PR | 32 | 128 | 8 |
| OmniScan X4 — 16:128PR | 16 | 128 | 8 |
| OmniScan X4 — 16:64PR | 16 | 64 | 2 (PA, UT или TFM) или 2 PA + 1 TOFD |
Максимальное количество основных законов: до 1024 (максимум 512 на одну группу).
FMC / TFM / PCI / PWI — параметры
| Параметр | 64:128PR | 32:128PR | 16:128PR | 16:64PR |
|---|---|---|---|---|
| Максимальная диафрагма (FMC) | 128 | 64 | 32 | 32 |
| Максимальная диафрагма (PWI) | 64 | 32 | 16 | 16 |
| Максимальное количество групп TFM/PCI | 4 | 4 | 4 | 2 |
| Разрешение изображения | До 1024×1024 пикселей на набор волн TFM/PCI | |||
| Живой конверт TFM | Да (реальное преобразование Гильберта) | |||
Поддерживаемые FMC наборы волн включают разнообразные комбинации эхо/тандемных режимов для тонкой настройки под тип материала и геометрию.
Общие ультразвуковые характеристики
| Параметр | Описание |
|---|---|
| Эффективная частота оцифровки | До 100 МГц; пользовательская компрессия данных |
| Максимальная частота импульсов (PRF) | До 20 кГц (на практике зависит от времени прохождения и возможностей конфигурации) |
| Максимум точек A‑скана | До 16 384 |
| Глубина бит | 16 бит |
| Ректификация | ВЧ, полная волна, полуволна+ и полуволна− |
| Фильтрация | Настраиваемое сглаживание и фильтры для PA/UT каналов |
| TCG (Time‑Corrected Gain) | PA: до 40 дБ; UT: до 100 дБ (шаг 0,1 дБ) |
| Максимальный наклон | 40 дБ/10 нс |
Акустические и приёмные параметры
| Параметр | PA канал | UT канал |
|---|---|---|
| Длительность импульса | 30…1000 нс (разрешение 5 нс) | 30…1000 нс (разрешение 2,5 нс) |
| Форма импульса | Биполярный ± прямоугольный | Отрицательный квадратный |
| Диапазон усиления приёма | 0…80 дБ (макс. вход 900 мВ‑п) | 0…120 дБ (макс. вход 30 В) |
| Полосы пропускания | 0,2…26,5 МГц | 0,25…28,5 МГц |
Поддерживаемые типы лучей и режимы
Прибор поддерживает:
- Линейные, секторные и составные лучи фазированной антенной решётки (PAUT);
- Одиночный ультразвуковой луч (UT);
- TOFD (ультразвук с дифракцией на времени пролёта);
- TFM (метод общей фокусировки) и PCI (фазово‑когерентная визуализация);
- FMC (полноматричный захват) и PWI (плосковолновая визуализация).
Сбор необработанных FMC‑данных возможен для версии 64:128PR при использовании NDT Device API или встроенного приложения "OmniScan Black Box" совместно с внешним ПО.
Примечания по эксплуатации
- Для достижения максимальной производительности TFM/PCI рекомендуется согласовывать конфигурацию аппаратуры и режимы работы с технической поддержкой поставщика.

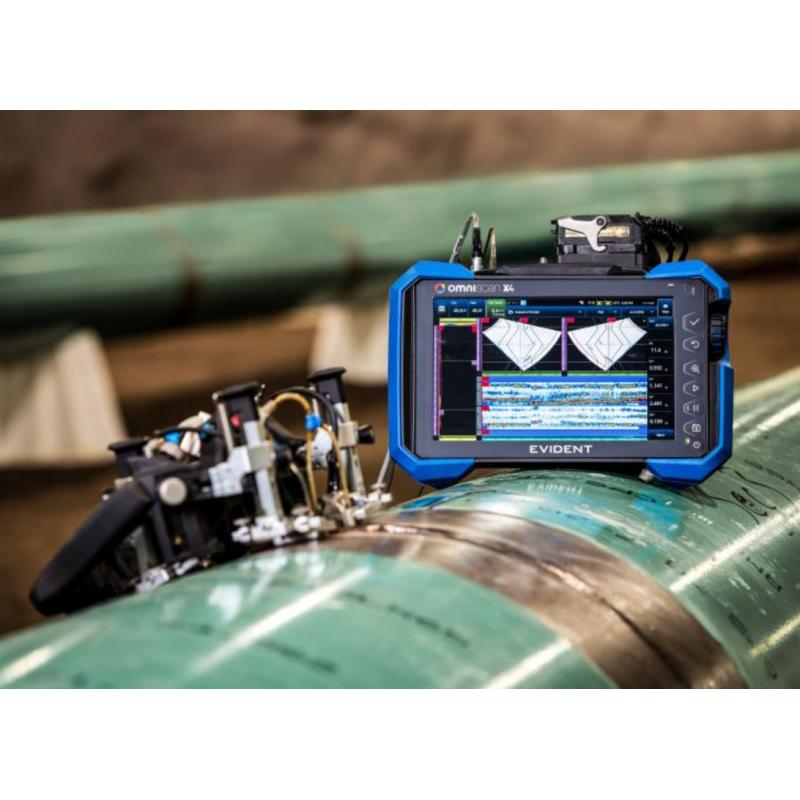

- Рекомендуется использовать совместимые сканеры и датчики (HydroFORM™, FlexoFORM™ и RollerFORM™) для специфических задач сканирования сварных швов и больших поверхностей.
