Ультразвуковой дефектоскоп OmniScan SX
- Производитель:
- 1

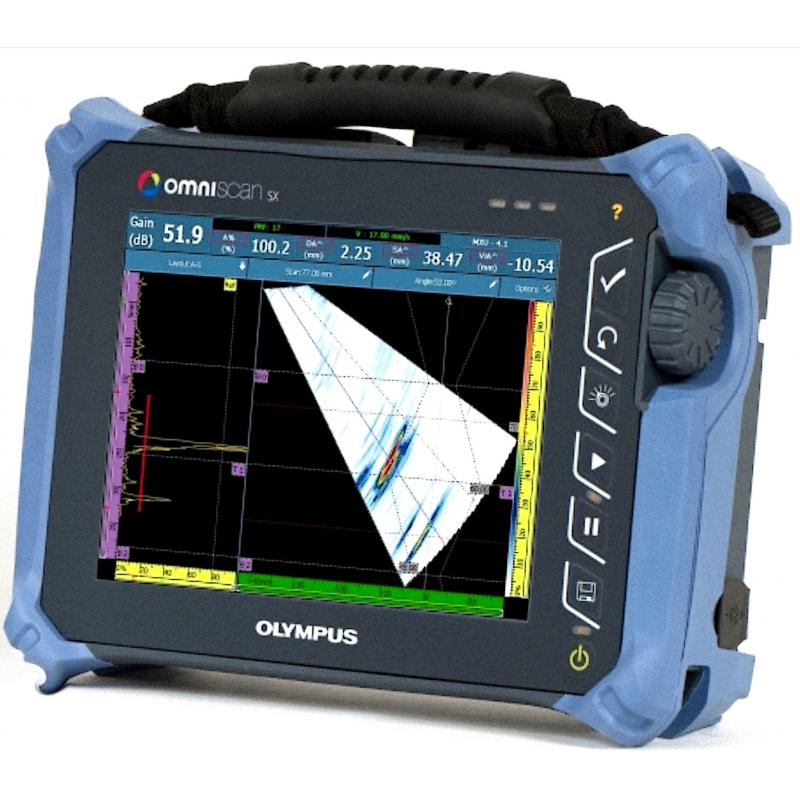

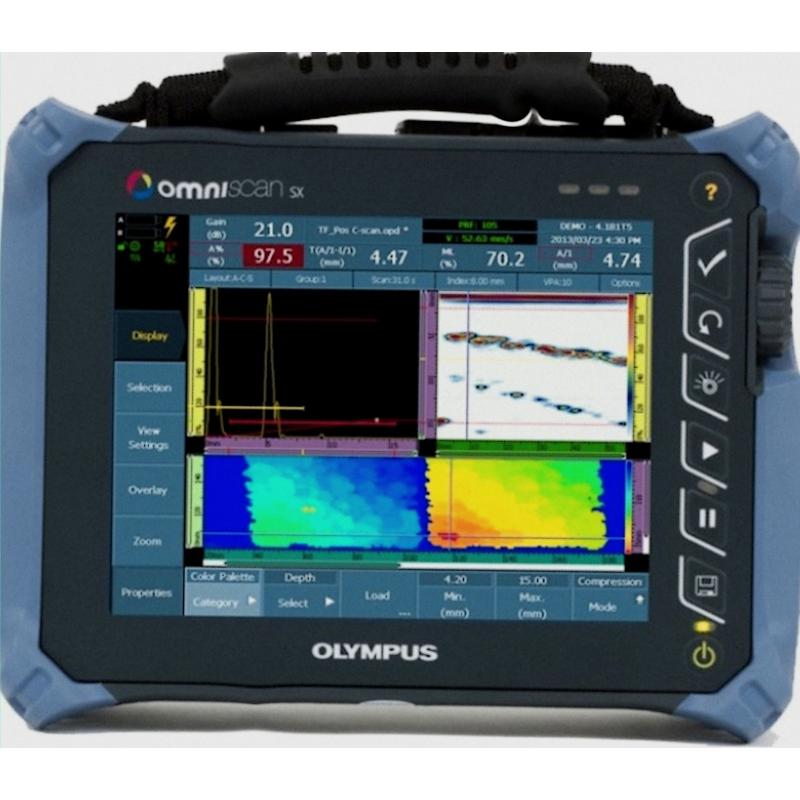

Ультразвуковой дефектоскоп OmniScan SX от компании Olympus — это современное портативное решение для ручного и автоматизированного неразрушающего контроля сварных швов. Прибор также используется для обнаружения коррозионных повреждений, расслоений и иных внутренних дефектов в композитных и металлических материалах. Наличие фазированной решётки и сенсорного дисплея с возможностью полноэкранного отображения обеспечивает высокое качество визуализации и удобство при анализе полученных данных.
OmniScan SX поддерживает контроль продольными и поперечными волнами, отличается компактной и эргономичной конструкцией — на 50 % меньше и на 33 % легче, чем модель OmniScan MX2. Устройство выполняет секторное и линейное сканирование, совместимо с технологией TOFD, что значительно расширяет область его применения.
Основные преимущества:
- Быстрое и интуитивное определение расположения дефектов за счёт предустановленных диагностических схем.
- Возможность оценки размеров дефектов с применением маркеров измерений и опорных точек.
- Прокручиваемые схемы на экране способствуют лёгкой интерпретации данных.
- Автоматическое обновление области просмотра и интерактивный анализ при перемещении строба.
- Степень защиты IP66 — надёжная работа даже при высокой влажности, запылённости и осадках.
- Возможность контроля продольных сварных соединений с отслеживанием луча сложной геометрии.
- Повышенная частота обновления A- и S-сканов, а также увеличенная частота импульсов, что обеспечивает более точную диагностику.
Модель выпускается в двух версиях — PA (фазированная решётка) и UT (традиционный ультразвуковой канал). Обе модификации полностью совместимы с датчиками, сканерами и аксессуарами Olympus, а также с программным обеспечением OmniPC и NDT SetupBuilder для настройки и анализа данных.
Технические характеристики
Корпус
| Габариты (Ш × В × Г) | 267 × 208 × 94 мм |
| Вес | 3,4 кг (включая аккумулятор) |
Хранение данных
| Носители | Карта SDHC, USB-устройства |
| Максимальный размер файла | 300 МБ |
Порты и интерфейсы
| USB | 2 порта (USB 2.0) |
| Звуковая сигнализация | Есть |
| Видеовыход | SVGA |
| Кодировщик | 2-осевой линейный (квадратура, синхроимпульс/направление) |
| Цифровые входы | 4 × TTL, 5 В |
| Цифровые выходы | 3 × TTL, до 5 В, 15 мА |
| Сигнал синхронизации | Вход 5 В TTL |
| Выход питания | 5 В, до 500 мА (защита от КЗ) |
Дисплей
| Диагональ | 8,4" (21,3 см) |
| Разрешение | 800 × 600 пикселей |
| Яркость | 600 кд/м² |
| Углы обзора | Горизонтально: ±80°; Вертикально: от -60° до 80° |
| Тип | TFT LCD, 16 млн цветов |
Питание
| Тип аккумулятора | Smart Li-ion |
| Количество | 1 |
| Время автономной работы | Не менее 6 часов |
Условия эксплуатации
| Рабочая температура | от -10 °C до +45 °C |
| Температура хранения | с батареей: от -20 °C до +60 °C; без батареи: до +70 °C |
| Влажность | до 70 % при +45 °C без конденсата |
| Степень защиты | IP66 |
| Устойчивость к ударам | MIL-STD-810G 516.6 |
Характеристики УЗ (модуль OMNISX-1664PR)
| Разъёмы | 1 × Olympus PA, 2 × LEMO 00 |
| Количество элементов | 64 |
| Количество законов фокусировки | 256 |
| Автоматическое распознавание датчика | Есть |
Генератор / Приёмник
| Параметр | Каналы ФР | Канал УЗ |
|---|---|---|
| Напряжение | 40 В / 80 В / 115 В | 95 В / 175 В / 340 В |
| Длительность импульса | 30–500 нс, шаг 2,5 нс | 30–1000 нс, шаг 2,5 нс |
| Форма импульса | Отрицательный прямоугольный | Отрицательный прямоугольный |
| Усиление | 0–80 дБ | 0–120 дБ |
| Полоса пропускания | 0,6–18 МГц | 0,25–28 МГц |
Формирование луча и сбор данных
| Тип сканирования | Секторное / линейное |
| Частота оцифровки | 400 МГц (12 бит) |
| Максимальная частота C-скана | до 6 кГц |
| Усреднение | 2–16 (ФР), 2–64 (УЗ) |
Визуализация и синхронизация
| Частота обновления | A-скан / S-скан — 60 Гц |
| Синхронизация | Внутренний таймер (1 Гц – 6 кГц), по кодировщику |
| ВРЧ | 16 точек, до 40 дБ/10 нс |
| Сигнализации | 3, программируемые условия |
OmniScan SX — это надёжный и универсальный ультразвуковой дефектоскоп, обеспечивающий высокоточную диагностику сварных соединений и материалов различной структуры. Благодаря сочетанию мобильности, прочного корпуса и широкого функционала прибор идеально подходит для производственных, строительных и исследовательских задач.
