Ультразвуковой дефектоскоп Mentor UT на фазированных решетках

Новый ультразвуковой дефектоскоп GE Mentor UT 32/32 — современное решение на базе фазированной антенной решётки, специально подготовленное для поиска очагов коррозии, включая язвенные поражения. Прибор поддерживает работу с проверенными преобразователями серии DM и легко интегрируется с распространёнными механическими средствами обследования коррозионных зон.

Ключевые возможности и назначение

Mentor UT сочетает мобильность и продвинутую функциональность: встроенный модуль Wi-Fi обеспечивает беспроводную передачу данных и прямую онлайн-трансляцию результатов. Это ускоряет обработку информации, упрощает обмен данными между полевыми специалистами и экспертами на удалённой стороне и делает прибор удобным в сложных условиях эксплуатации. Для служб неразрушающего контроля устройство станет отличным инструментом обучения — в любой момент проверки оператор получает подсказки на экране: от установки параметров преобразователей до интерпретации сигналов.

Эргономика и интерфейс

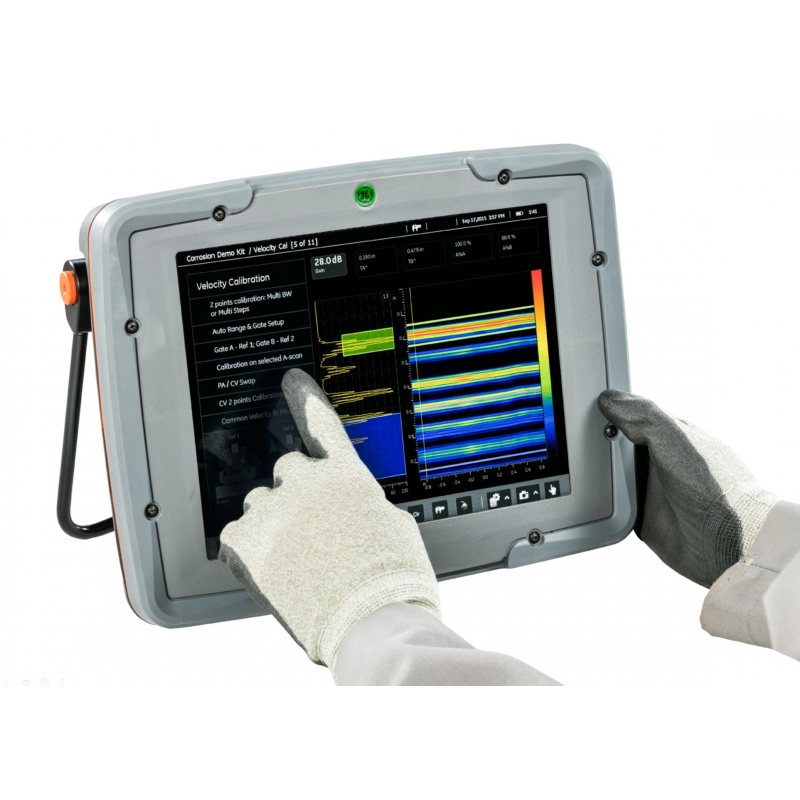

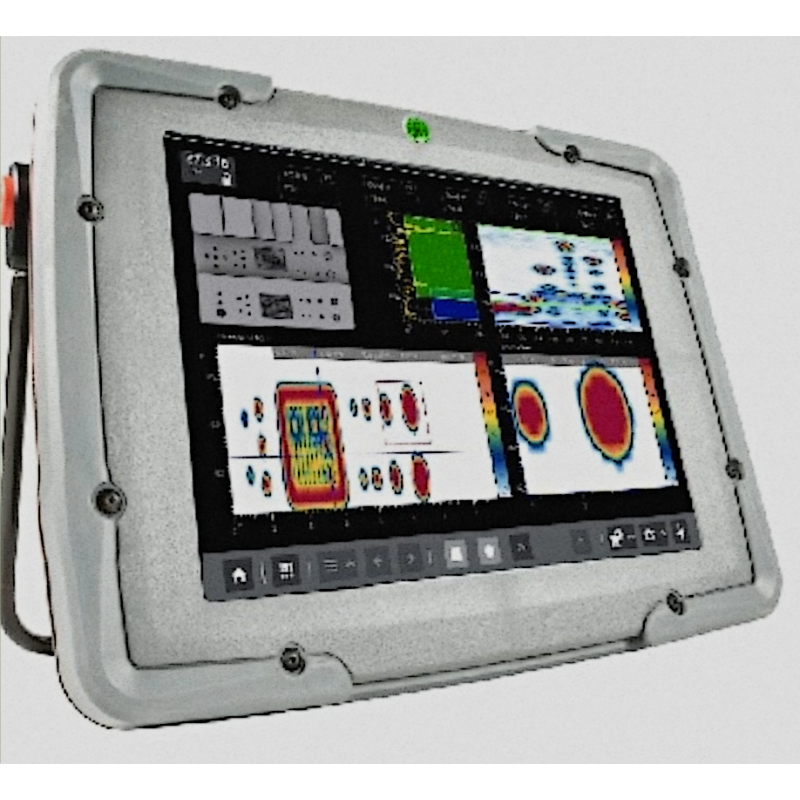

Устройство оснащено прочным, ярким экраном с отличной читаемостью даже при солнечном свете; управление полностью сенсорное и продумано для работы в перчатках. Все методики контроля, учебные материалы и подробные инструкции — в памяти прибора, доступны прямо в полевых условиях, что повышает скорость и качество проверки.

Принцип работы

Принцип работы основан на эхо-импульсном методе: пьезоэлектрический преобразователь генерирует ультразвуковую волну, которая проходит через контролируемый объект, отражается от дефектов или опорной поверхности и возвращается к преобразователю. Принятый сигнал усиливается, оцифровывается и анализируется электронным блоком. Результаты визуализируются в виде A-, B-, C- или E-сканов. Конструкция состоит из электронного блока и подключаемых преобразователей — одноэлементных или фазированных — соединённых кабелем.

Главные преимущества

• Поддержка фазированных решёток до 32 каналов в сочетании с классическими ультразвуковыми режимами.
• TOFD-режим для дифракционно-временного контроля.

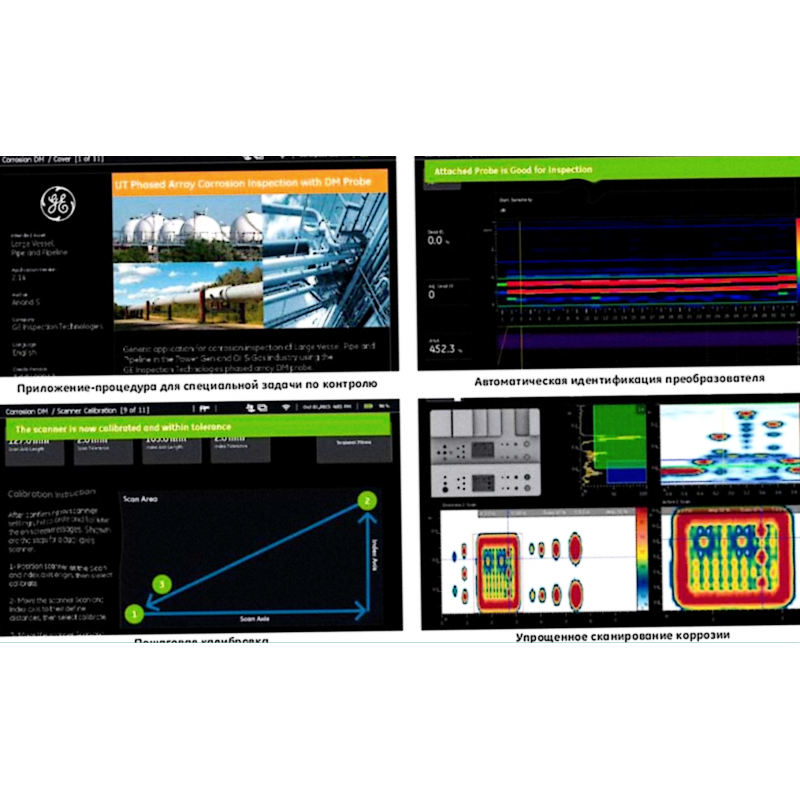

• Возможность создавать пользовательские процедуры в виде приложений или работать с готовыми графическими сценариями проверки.
• Снижение затрат на обучение благодаря визуальным графическим инструкциям и встроенным методикам контроля коррозии.
• Упрощённый экспорт и формирование отчётов с помощью встроенных аналитических инструментов.
• Совместимость с раздельно-совмещёнными линейными датчиками серии DM от General Electric.
• Наличие инспекционных планов в памяти прибора, которые направляют оператора и повышают продуктивность.
• Автоматическое распознавание подключённого преобразователя и подгрузка оптимальных настроек под конкретную задачу, минимизируя влияние человеческого фактора.
• Настраиваемый интерфейс, удобный для использования в перчатках.

Контроль доступа и снижение ошибок оператора

В приборе реализованы многоуровневые права доступа: это предотвращает несанкционированное изменение настроек неопытным персоналом. Для новичков предусмотрён упрощённый режим, где ключевые параметры заранее фиксируются специалистом — новые операторы получают ограниченный набор функций, что существенно снижает риск ошибок. Параллельно доступна ветка продвинутых настроек для опытных инженеров, которым требуется точная тонкая подстройка параметров под специфические задачи.

Гибкость применения

Mentor UT пригоден и для стандартных рутинных проверок (в прибор уже заложены типовые режимы и схемы осмотра), и для нетипичных ситуаций: при работе с неоднородными материалами, сложными сплавами или нестандартной геометрией доступны широкие возможности персонализации — подбор толщины, типа материала, схем осмотра и прочие тонкие настройки.

Mentor UT 2 — удалённая поддержка и совместная работа

Модель Mentor UT 2 добавляет возможность потоковой трансляции видео в реальном времени, что позволяет оперативно получать второе экспертное мнение, ускоряет принятие решений и облегчает совместную работу специалистов на удалении, а также помогает быстрее готовить отчёты.

Надёжность и защита

Корпус устройства соответствует классу защиты IP65 — это гарантия от попадания пыли и защиты от струй воды под любым углом. Аппаратура рассчитана на работу в жёстких полевых условиях, сохраняя функциональность и защиту электроники.

Итог

Mentor UT — универсальный и надёжный дефектоскоп, подходящий как для обучения начинающих операторов, так и для решения сложных экспертных задач. Его сочетание автоматизации, гибких настроек, защищённого дизайна и возможностей удалённого взаимодействия делает прибор эффективным инструментом современного неразрушающего контроля.
