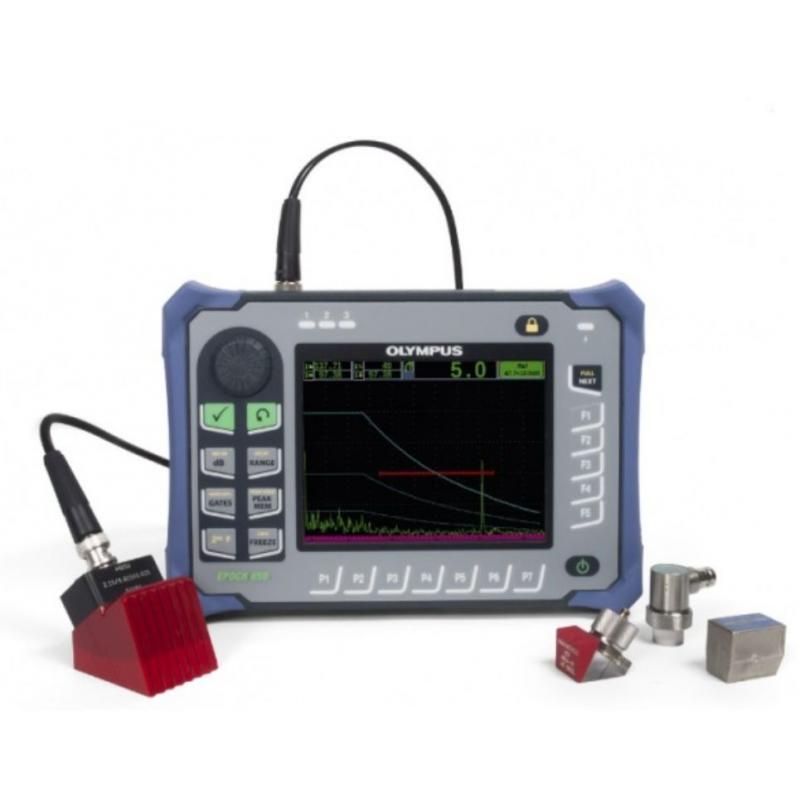

Ультразвуковой дефектоскоп EPOCH 650
Портативный цифровой дефектоскоп промышленного класса, объединяющий надёжность, широкие функциональные возможности и удобный интерфейс для задач контроля дефектов и измерения толщин в любых условиях эксплуатации.
- Производитель:
- 1
Кратко о приборе
EPOCH 650 разработан для полевого и лабораторного контроля: прибор устойчив к внешним воздействиям, оснащён мощным генератором PerfectSquare™ и современным цифровым приёмником. Набор встроенных алгоритмов и опций позволяет собирать детальные данные, готовые к формированию отчётов и дальнейшему анализу на ПК.
Преимущества
- Соответствие отраслевым стандартам (EN126681).
- Настраиваемый прямоугольный генератор PerfectSquare™ для гибкой подстройки импульсов.
- Широкий динамический диапазон приёмника и 30 цифровых фильтров для улучшения соотношения сигнал/шум.
- Длительная автономная работа — более 15 часов на аккумуляторе.
- Надёжная защита корпуса: варианты исполнения с регулятором (IP66) или навигационной панелью (IP67).
- Удобный полноформатный VGA-экран с читаемостью на солнце.
Области применения
Прибор пригоден для контроля сварных швов, обследования труб и резервуаров, мониторинга коррозии, а также для задач контроля на металлургических и энергетических предприятиях. Комплектация и программные модули расширяют его возможности под конкретные производственные сценарии.
Ключевые характеристики
- Разрешение экрана: VGA 640 × 480 пикселей, трансфлективный дисплей.
- Количество цифровых фильтров: 30 наборов.
- Частота повторения импульсов: до 2 000 Гц (в зависимости от режима).
- Напряжение генератора: 100–400 В.
- Встроенная память: до 100 000 точек данных.
- Поддержка карт microSD (стандартно 2 ГБ, возможное расширение до 64 ГБ).
- Работа от аккумулятора: 15+ часов.
Функциональные возможности
Прибор сочетает традиционные и продвинутые режимы отображения и анализа сигналов:

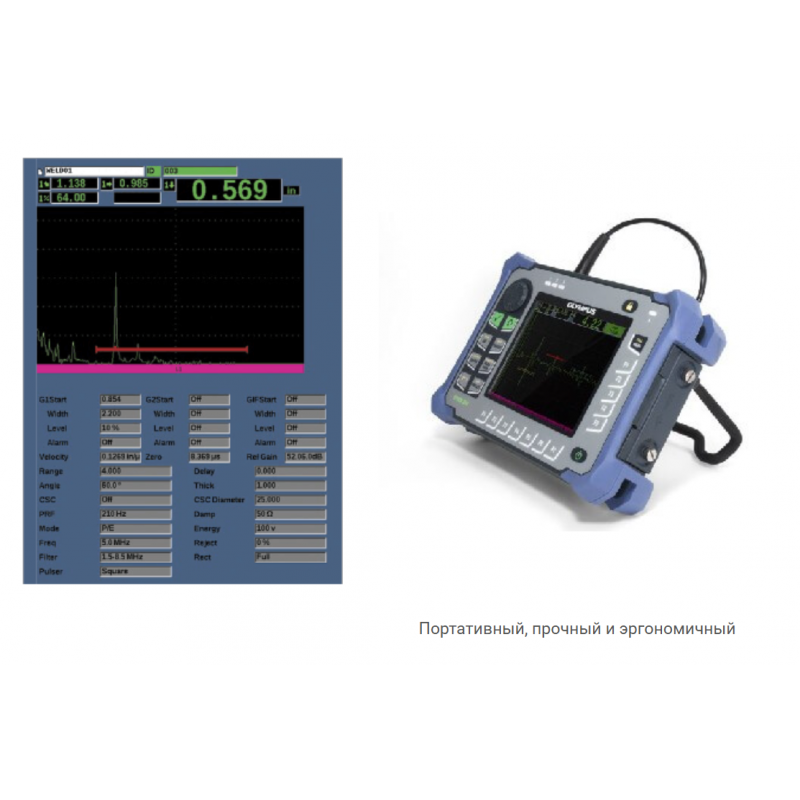

- Полноэкранный режим A-скана для детального анализа эхосигнала.

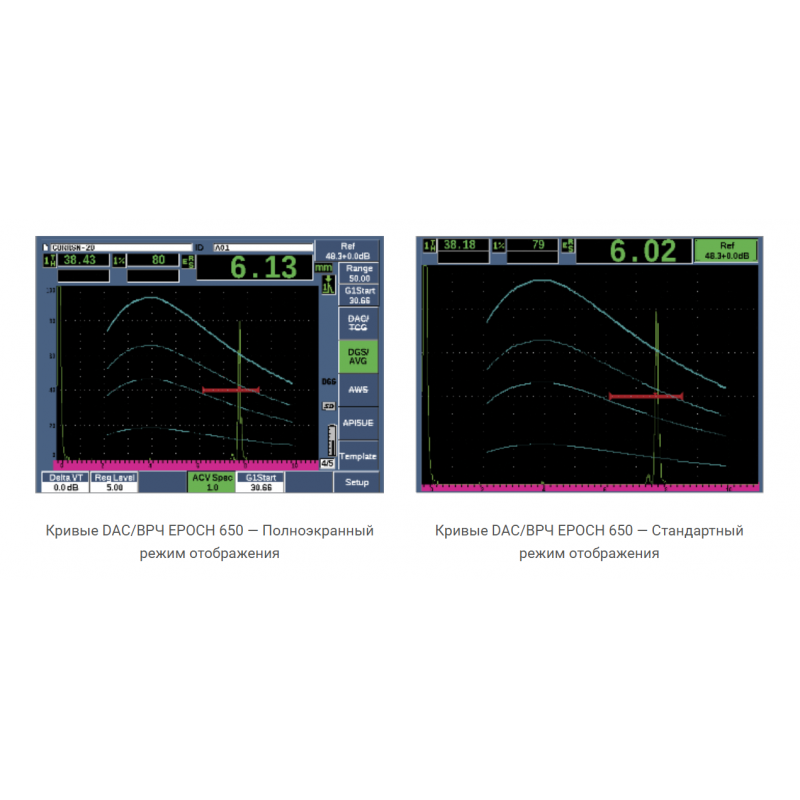

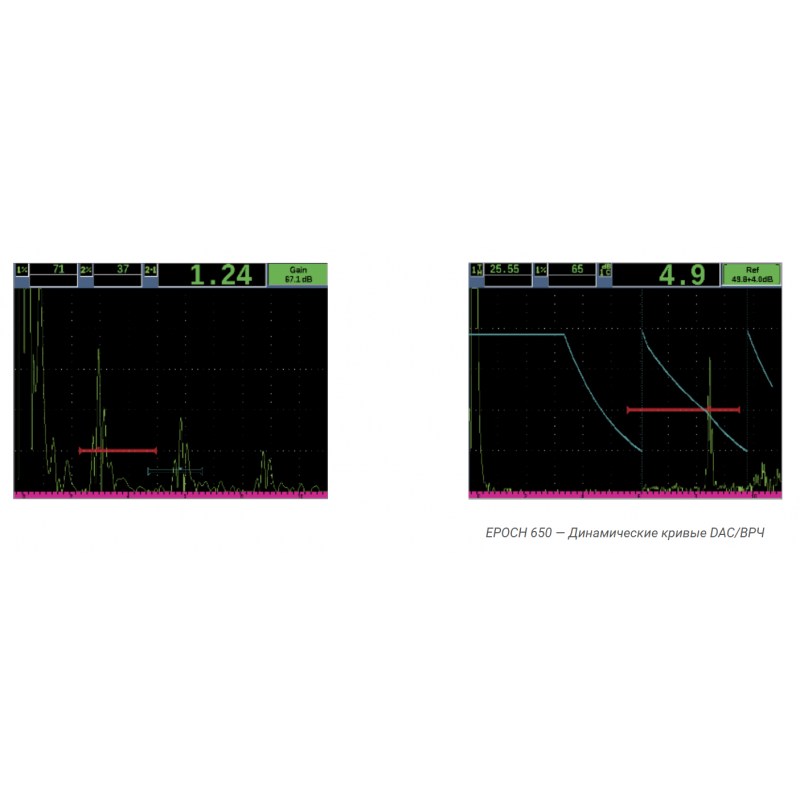

- Динамические кривые DAC/ВРЧ с возможностью выбора стандартных и пользовательских кривых (включая ASME, JIS).
- DGS/AVG (АРД-диаграммы) для оценки размеров отражателей.
- Поддержка норм AWS D1.1 / D1.5 для контроля сварных соединений.
- Интерфейсный строб и модуль коррозионного мониторинга с кодированным B-сканом.
- Функция усреднения А-сканов (2×–32×) для повышения стабильности измерений.
- Хранение эталонных шаблонов с быстрым сравнением в реальном времени.
Аппаратная платформа и навигация

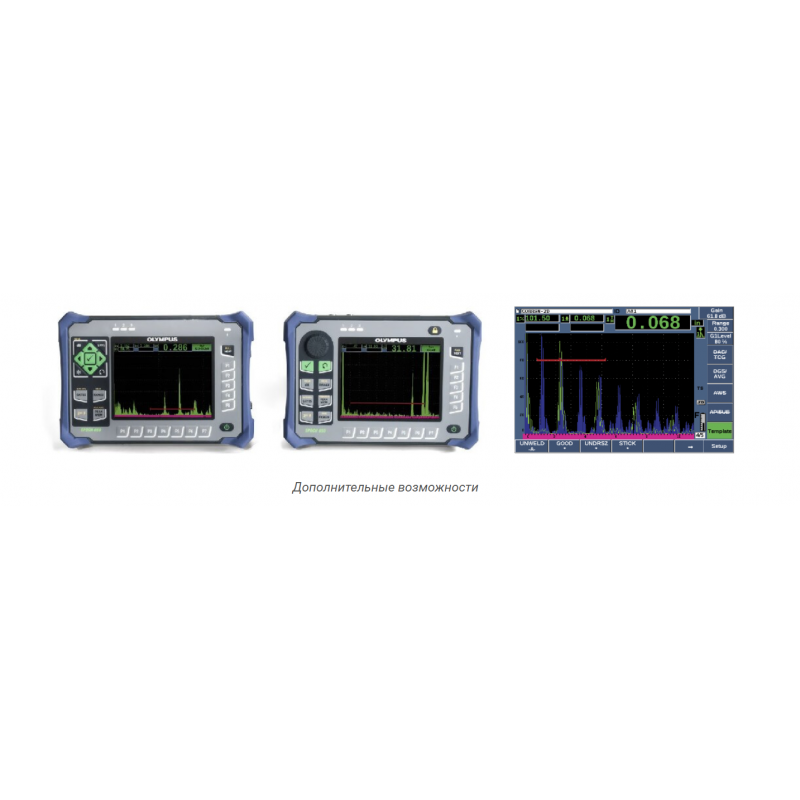

Дефектоскоп выпускается в двух конфигурациях управления, чтобы соответствовать предпочтениям оператора и условиям работы:

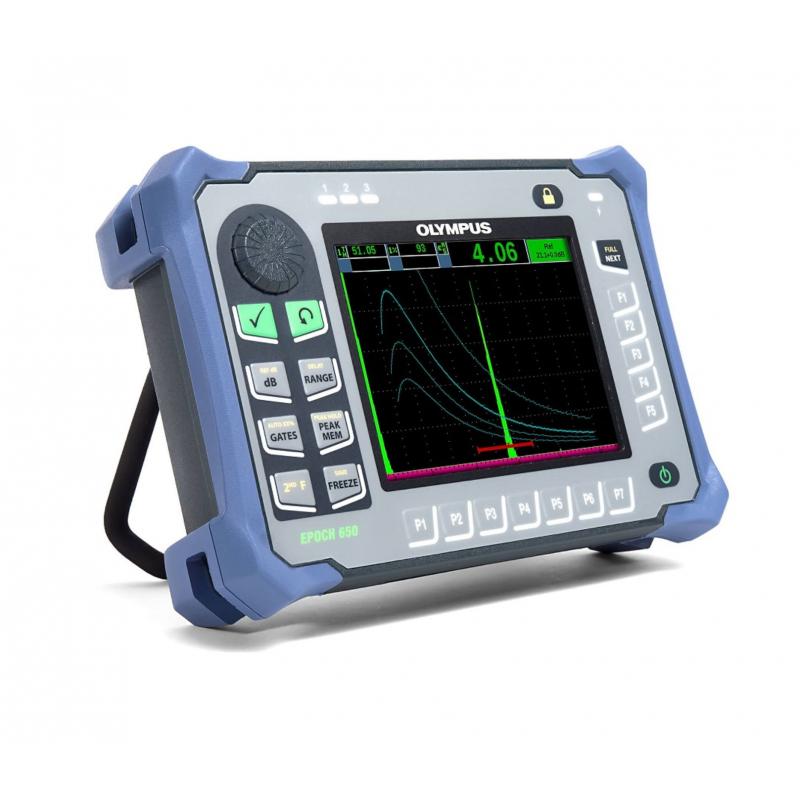

Ручка регулятора (IP66)
Плавная регулировка параметров при помощи вращающейся ручки, кнопки подтверждения и отмены. Есть возможность блокировки регулятора для защиты настроек.
Панель навигации (IP67)
Четыре навигационные клавиши для грубой и точной подстройки параметров, быстрые кнопки доступа к часто используемым функциям и сохранению — вариант для активного полевого применения.
Регистрация данных и работа с ПО
Для удобства обработки и отчётности EPOCH 650 поддерживает несколько форматов файлов и интеграцию с ПК:
- Два типа файлов: CAL (настройки калибровки) и INC (инкрементные записи измерений).
- Форматы мониторинга коррозии: последовательная сетка 2D/3D, пользовательские точки и другие режимы.
- Совместимость с программой GageView™ Pro для загрузки, анализа и экспорта данных в .csv/.xml.
- Экспорт скриншотов и видеозаписей (до 8 минут при 60 к/с) для дальнейшего разбора на ПК.
Стандартная комплектация
- Прибор EPOCH 650 (с питанием от сети или аккумулятора).
- Зарядное устройство/адаптер (поддержка 100, 115, 230 В; 50–60 Гц).
- Литий-ионный аккумулятор и транспортный кейс.
- Кабель USB, руководство по началу работы и полное руководство пользователя.
Доступные программные опции
- EP650-TEMPLATE — управление шаблонами.
- EP650-API5UE — модуль оценки дефектов по стандарту API 5UE.
- EP650-AVERAGE — усреднение А-сканов.
- EP650-IG — интерфейсный строб.
- EP650-BEA — аттенюатор донного эхосигнала.
- EP650-CORRSN — модуль коррозионного мониторинга с кодированным B-сканом.
Дополнительные аксессуары
- Дополнительный аккумулятор (600-BAT-L-3).
- Нагрудный ремень (EP4/CH) и кейс для транспортировки (600-TC).
- Кабели коммуникации и вывода (USB, RS232, VGA и др.).
- Карта памяти microSD (минимум 2 ГБ) и внешняя звуковая сигнализация.
| Параметр | Описание |
|---|---|
| Генератор | Настраиваемый генератор прямоугольных импульсов |
| ЧЗИ | От 10 до 2 000 Гц с шагом 10 Гц |
| Напряжение генератора | 100 В, 200 В, 300 В или 400 В |
| Длительность импульса | От 25 до 5 000 нс (0,1 МГц) с технологией PerfectSquare |
| Демпфирование | 50, 100, 200, 400 Ω |
| Усиление | От 0 до 110 дБ |
| Максимальный входной сигнал | 20 В р-р |
| Входное полное сопротивление | 400 Ω ± 5% |
| Полоса пропускания | От 0,2 до 26,5 МГц при -3 дБ |
| Цифровые фильтры | 30 наборов стандартных цифровых фильтров. Семь фильтров, соответствующих требованиям EN12668-1:2010 (0,2–10 МГц, 2,0–21,5 МГц, 8,0–26,5 МГц, 0,5–4 МГц, 0,2–1,2 МГц, 1,5–8,5 МГц, 5–15 МГц). |
| Детектирование | Полная волна, положительная и отрицательная полуволна, РЧ |
| Линейность системы | По горизонтали: ± 0,5% FSW (полной ширины экрана) |
| Дискретность | 0,25% FSH (полной высоты экрана), погрешность усилителя ±1 дБ |
| Отсечка | От 0 до 80% FSH с визуальной сигнализацией |
| Измерение амплитуды | От 0 до 110% FSH с разрешением 0,25% |
| Скорость измерений | Соответствует ЧЗИ во всех режимах |
| Автоматическая калибровка | Скорость звука, смещение нуля, прямой и наклонный луч |
| Режимы контроля | Импульс-эхо, раздельно-совмещённый, теневой |
| Единицы измерения | Миллиметры, дюймы, микросекунды |
| Диапазон | От 3,36 до 13 388 мм при 5 900 м/с |
| Скорость | От 635 до 15 240 м/с |
| Смещение нуля | От 0 до 750 мкс |
| Задержка отображения | От -59 до 13 401 мм |
| Угол преломления | От 0 до 90° с шагом 0,1° |
| Стандартные функции DAC/ВРЧ | Варианты DAC: стандартные, ASME, ASME 3, JIS и пользовательские. Поддержка динамически регулируемых кривых и переключения DAC/ВРЧ. |
| DGS/AVG (АРД-диаграммы) | Анализ эхосигнала с использованием АРД-диаграмм для разных материалов и преобразователей. |
| AWS D1.1 и D1.5 | Динамический рейтинг отражателей для контроля сварных швов по нормам AWS. |
| Дополнительные опции | Интерфейсный строб, модуль коррозионного мониторинга, хранение шаблонов, BEA, API 5UE, усреднённый А-скан. |
| Порты USB | Скоростной порт USB (OTG) |
| Порт RS-232 | Есть |
| Видеовыход | Стандартный VGA |
| Аналоговый выход | 1 аналоговый выход (опция), выбор 1 В / 10 В, 4 мА макс. |
| Выход сигнализации | 3 выхода сигнализации, 5В TTL, 10 мА |
| Вход/выход триггера | Вход триггера 5 В TTL; выход триггера 5 В TTL, 10 мА |
| Входы кодировщика | 1-осевая линия (с модулем для коррозионного мониторинга) |
| Разъёмы для преобразователей | BNC или LEMO 1 |
| Хранение данных | Внутренняя память 100 000 ИД, microSD 2 ГБ |
| Тип батареи | Литий-ионный аккумулятор |
| Время работы | 15–16 часов |
| Питание | 100–120 В, 200–240 В, 50–60 Гц |
| Температура работы | От -10 до +50 °С |
| Температура хранения батарей | От 0 до +50 °С |
| Тип дисплея | Цветной трансфлективный ЖК-дисплей VGA (640×480 пикселей, 60 Гц) |
| Размер дисплея | 117×89 мм, диагональ 146 мм |
| Клавиатура | Английская, международная, японская, китайская |
| Языки интерфейса | Английский, испанский, французский, немецкий, японский, китайский, португальский, русский |
| Габариты (Ш×В×Г) | 236×167×70 мм |
| Вес | 1,6 кг с аккумулятором |
