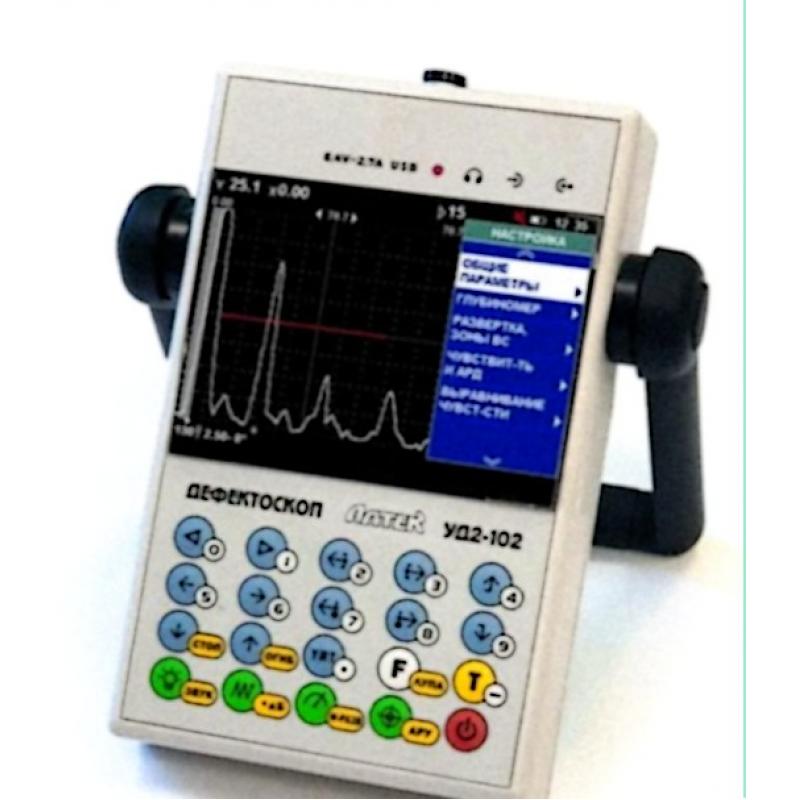

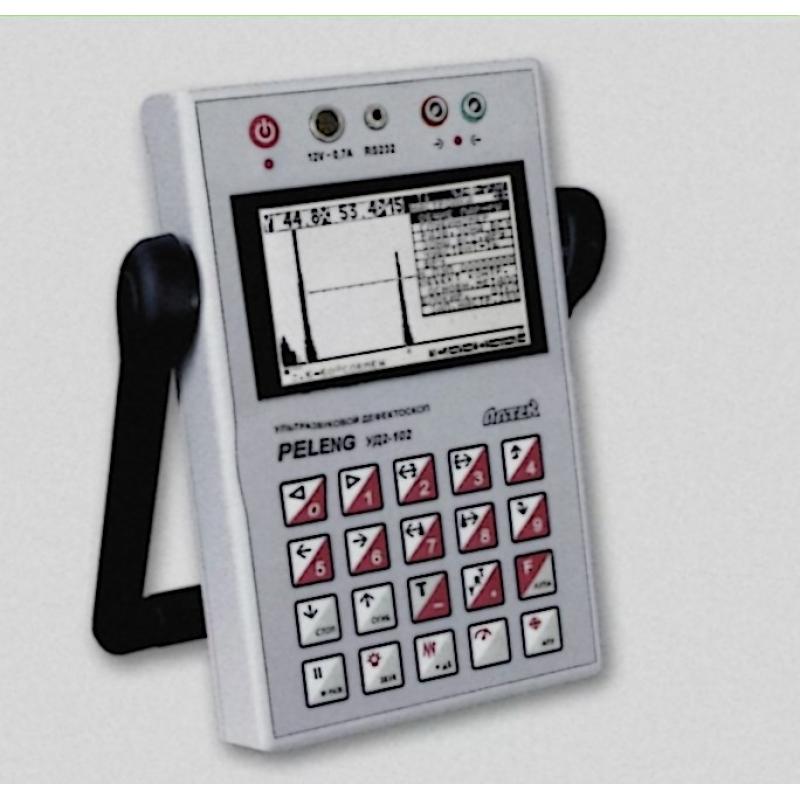

Ультразвуковой дефектоскоп УД2-102 PELENG

Назначение и сфера применения

Ультразвуковой дефектоскоп УД2-102 PELENG представляет собой современный портативный прибор, предназначенный для высокоточного неразрушающего контроля. Он эффективно выявляет внутренние дефекты (нарушения сплошности и однородности) в широком спектре материалов, включая металлы, сплавы и неметаллические конструкции. Аппарат оптимально подходит для контроля качества сварных швов, обследования ответственных узлов в труднодоступных местах, на высоте и в условиях производственных цехов.

Ключевые функциональные возможности

1. Многорежимная визуализация данных

Прибор предлагает комплекс инструментов для анализа:

• А-развертка: Классическое отображение эхосигналов с дополнительными опциями: «Стоп-кадр» для детального изучения, «Лупа» для увеличения участка сигнала и «Огибающая» для анализа огибающей импульсов.
• W-развертка: Схематическое отображение траектории ультразвуковых лучей в материале с маркировкой локализации обнаруженных дефектов, что упрощает их пространственную идентификацию.
• В-развертка: Формирует двухмерное изображение контролируемого сечения объекта, предоставляя наглядную картину внутренней структуры.

2. Интуитивный пользовательский интерфейс

Управление дефектоскопом оптимизировано для минимизации времени настройки:

• Гибкий ввод параметров: с помощью инкрементных кнопок «Больше»/«Меньше» или прямым вводом числовых значений.
• Продуманная эргономика: быстрый доступ к ключевым функциям через «горячие клавиши» с постоянной индикацией их статуса.
• Информативный дисплей: на экране всегда отображаются актуальные параметры (частота, угол ввода, схема подключения датчика), а также целевой и текущий уровень чувствительности.
• Автоматизация рутины: аппарат запоминает историю использованных настроек, блоков конфигураций и протоколов.

3. Надежная система сигнализации дефектов

• Для реализации разнообразных методик контроля доступны два независимых строба (зонда). Оператор может гибко управлять их положением, шириной и смещением.
• При обнаружении дефекта активируется комбинированная сигнализация: звуковая (встроенный динамик) и световая (светодиод). Функция удлинения сигнала гарантирует, что даже мелкие дефекты не будут пропущены.

4. Автоматизированные и сервисные режимы

• Автоматическая оптимизация: Прибор самостоятельно подбирает длительность развертки, устанавливает скорость ультразвука для продольных/поперечных волн и корректирует частоту зондирующих импульсов.
• Упрощенная калибровка: Настройка нуля глубиномера и юстировка чувствительности выполняются полуавтоматически по эталонному сигналу.
• Встроенный менеджмент дефектов: Функционал для настройки на заданную эквивалентную площадь дефекта и определения его размеров с использованием встроенной АРД-диаграммы.

5. Интеллектуальное выравнивание чувствительности

• Временная регулировка чувствительности (ВРЧ): Позволяет вручную или автоматически компенсировать затухание сигнала по глубине.
• Автоматическая регулировка усиления (АРУ): Оперативно адаптирует усиление в реальном времени, учитывая изменения акустического контакта и свойства материала.

6. Точные измерительные функции

• Автоматическая метка: Постоянно отслеживает пик максимального сигнала в стробе, в реальном времени отображая его амплитуду, координаты и рассчитанную эквивалентную площадь.
• Ручная метка: Дает возможность проводить детальные измерения для любого сигнала на А- или В-развертке, в том числе для данных, загруженных из памяти.

7. Расширенная система памяти и документирования

• Энергонезависимая память обеспечивает надежное хранение:
  • Настроек прибора (с защитой от несанкционированного изменения).
  • Блоков настроек для многоэтапных процедур контроля.
  • Полных протоколов с привязкой к А- или В-скану и текстовых отчетов.
• Совместимость с ПК: Возможность подключения к компьютеру для переноса данных и интеграции в систему управления базами данных.

Основные технические характеристики

Заключение

Ультразвуковой дефектоскоп УД2-102 PELENG сочетает в себе robustную конструкцию, соответствующий российским стандартам измерения, и передовой функционал. Его эргономичный дизайн, мощный аккумулятор и продуманный интерфейс делают его идеальным выбором для специалистов, ценящих точность, эффективность и надежность в ежедневной работе.
