Ультразвуковой дефектоскоп-томограф А1550
Оборудование от официального дилера в РФ
Ультразвуковой дефектоскоп-томограф А1550
Гарантийное обслуживание
Ультразвуковой дефектоскоп-томограф А1550

Оборудование поставляется с поверкой и калибровкой

Ультразвуковой дефектоскоп-томограф А1550

Обучение по работе с приборами нашими специалистами

Ультразвуковой дефектоскоп-томограф А1550

Оборудование в лизинг

Ключевые характеристики
  • Метод TFMДа
Описание

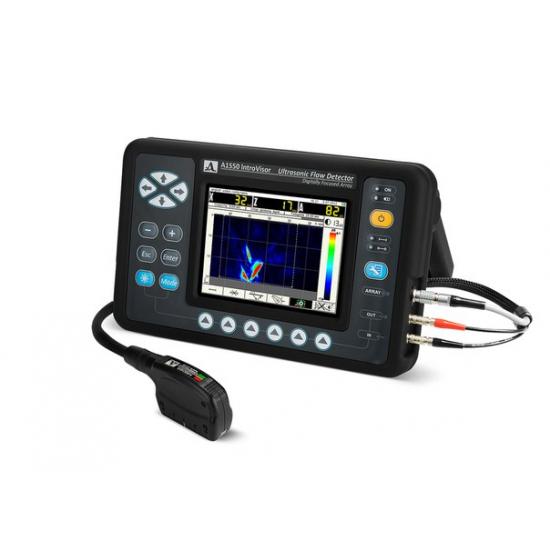

А1550 IntroVisor - портативный ультразвуковой дефектоскоп-томограф c цифровой фокусировкой антенной решетки (ЦФАР) и томографической обработкой данных для контроля металлов и композитных материалов.

Простота в работе

  • Визуализация структуры ОК в виде изображения сечения (В-скан) в режиме реального времени с удобными шкалами расстояния и глубины, что существенно упрощает и делает более доступной интерпретацию полученной информации
  • Регулировка масштаба изображения в широких пределах: от обзора 250 мм до 5 мм на весь экран
  • Авто и ручное измерения уровней сигналов и координат дефектов и их размеров
  • Возможность измерения реальных размеров дефектов
  • Измерение расстояний между несплошностей.

Настройка меню

  • Простота меню основных настроек для выбора и установки параметров конфигурации под каждый конкретный ОК
  • Интуитивный интерфейс с клавишами быстрого доступа к основным настройкам
  • Простота работы с прибором специалистам любого уровня
  • Быстрое переключение между режимами ТОМОГРАФ и ДЕФЕКТОСКОП с заменой антенной решетки на классический преобразователь
  • Сменные акустические модули антенных решеток.

Эффективность

  • Быстрый и высокопроизводительный поиск дефектов в сварных швах металлах или пластмасс, а также композитных материалов с подробным получением результатов
  • Визуализация внутренней структуры объекта контроля в режиме реального времени.
  • Проведения ультразвукового контроля вдоль сварного шва без поперечного сканирования, за счет большого размера апертуры антенных решеток и сканирования фокусом на большие расстояния, что сокращает время на подготовку поверхности сварных соединений, повышая высокопроизводительность контроля
  • Высокая частота смены изображений на экране, при которой скорость сканирования вдоль сварного соединения может достигать 50.

Антенные решетки для А1550

С дефектоскопом А1550 IntroVisor используются следующие АР, ориентированные на различные области применения:

  • М9060 4.0V0R40X10CL - 16 элементная АР продольных волн с центральной рабочей частотой 4 МГц и сектором обзора ±30°. Применяется для контроля основного тела металлических и пластиковых конструкций
  • М9065 4.0V60R40X10CS - 16 элементная АР поперечных волн с центральной рабочей частотой 4 МГц и сектором обзора от 35° до 80°. Применяется для контроля сварных швов (в том числе аустенитных). Особенностью данной АР является отсутствие большой преломляющей призмы
  • M9170 4.0V60R26X10CS - 16 элементная АР поперечных волн с центральной частотой 4МГц и сектором обзора от 35° до 80°. Применяется для контроля сварных швов. Особенностью данной АР является укороченная акустическая апертура 26х10 мм
  • M9171 4.0V0R26X10CL - 16 элементная АР продольных волн с центральной частотой 4МГц и сектором обзора ±30°. Применяется для контроля основного тела металлических и пластиковых конструкций. Особенностью данной АР является укороченная акустическая апертура 26х10 мм.

Конструкция решеток допускает замену акустического модуля по мере истирания его рабочей поверхности.

  • Пользователь имеет возможность самостоятельной замены изношенного акустического модуля АР без дополнительных операций, что позволяет проводить ультразвуковой контроль практически без остановки, тем самым повышая его производительность
  • Существует возможность притирки сменного акустического модуля под различные диаметры труб, что существенно расширяет спектр решаемых задач ультразвукового контроля.

Режимы работы

Режим ТОМОГРАФ

Работа дефектоскопа с антенными решетками и формирование томограмм в реальном масштабе времени. При работе в томографическом режиме на экран выводится не только томограмма (В-Скан), но и информация, включая стробы, курсоры, цифровые индикаторы и т.д. После обнаружения дефектов обеспечивается возможность оценки их реальных или эквивалентных размеров следующими методами: классическим (сравнение с амплитудой сигнала от контрольного отражателя) и дефектометрическим (измерением координат характерных точек образа дефекта и расстояний между ними непосредственно по реконструируемому изображению).

Режим ДЕФЕКТОСКОП

Работа прибора в качестве классического дефектоскопа с наклонными и прямыми преобразователями. При этом сигналы выводятся на экран в виде А-Скана. В данном режиме прибор обладает всеми функциями, характерными для современного цифрового дефектоскопа (встроенные АРД-диаграммы, ВРЧ и DAC - кривые, цифровая многоуровневая система АСД, программируемая форма зондирующего импульса и пр.

Режим СКАННЕР

Работа прибора с решетками и датчиком пути, при сканировании вдоль линии сварного шва. На экран прибора выводятся сканы C- и D- типа в реальном масштабе времени. После обнаружения дефектов обеспечивается возможность оценки их реальных размеров с помощью курсора, перемещаемого в трех координатах (расстояние, длина, глубина), что существенно упрощает получение информации о месте расположения и протяженности выявленных дефектов. Вывод на экран прибора сканов В-типа при перемещении вертикально-ориентированного курсора по реконструированному изображению для наглядного отображения внутренней структуры объекта контроля.
