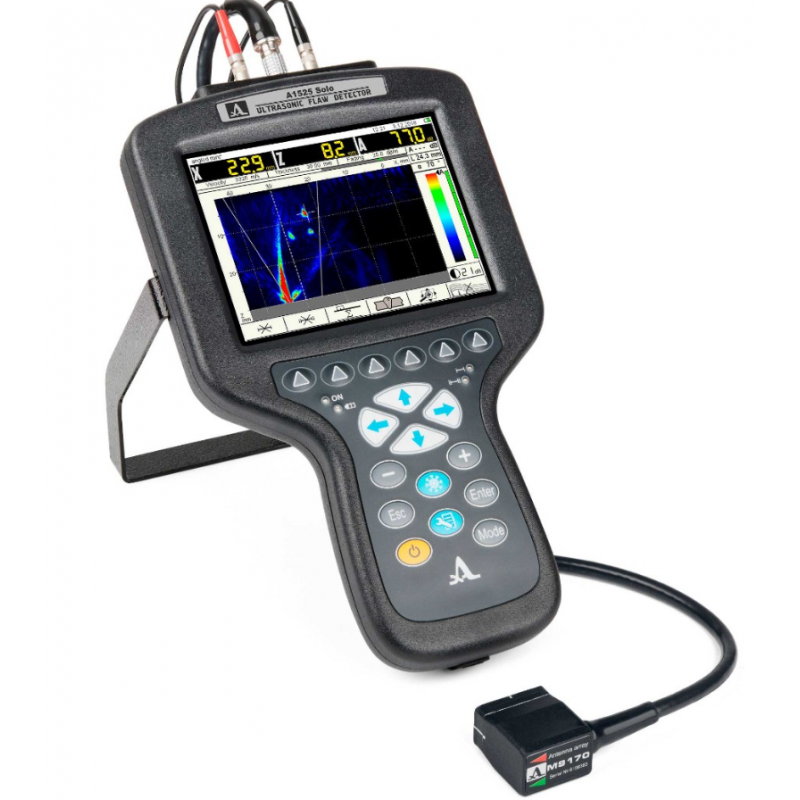

Высокочастотный ультразвуковой дефектоскоп томограф А1525 Solo
Высокочастотный ультразвуковой дефектоскоп томограф А1525 Solo — профессиональный прибор для неразрушающего контроля и визуализации внутренней структуры материалов с высокой точностью обнаружения дефектов
- Производитель:
- 1
ПЕРВЫЙ В СВОЁМ РОДЕ! КОМПАКТНЫЙ УЛЬТРАЗВУКОВОЙ ДЕФЕКТОСКОП-ТОМОГРАФ
Инновационный портативный ультразвуковой дефектоскоп нового поколения сочетает функционал томографа и классического прибора для контроля металлоконструкций. Устройство позволяет в реальном времени видеть внутреннюю структуру сварного шва и металлического изделия, обеспечивая высокую точность и наглядность диагностики.
Основные преимущества ультразвукового дефектоскопа-томографа
- Оптимальная цена при расширенных возможностях.
- Мгновенный контроль — поперечное сечение объекта (B-скан) отображается с частотой до 35 кадров в секунду.
- Четкая работа в ближней зоне благодаря применению ЦФА и TFM-методик.
- Высокая скорость проверки сварных швов — до 70 мм/с при шаге 2 мм.
- Миниатюрная антенная решетка на 16 элементов с центральной частотой 4 МГц и углом обзора 35–80°, оптимизированная для диагностики сварки.
- Определение разных типов дефектов: пор, трещин и иных нарушений структуры с использованием специальных алгоритмов отображения.
Режимы визуализации дефектов

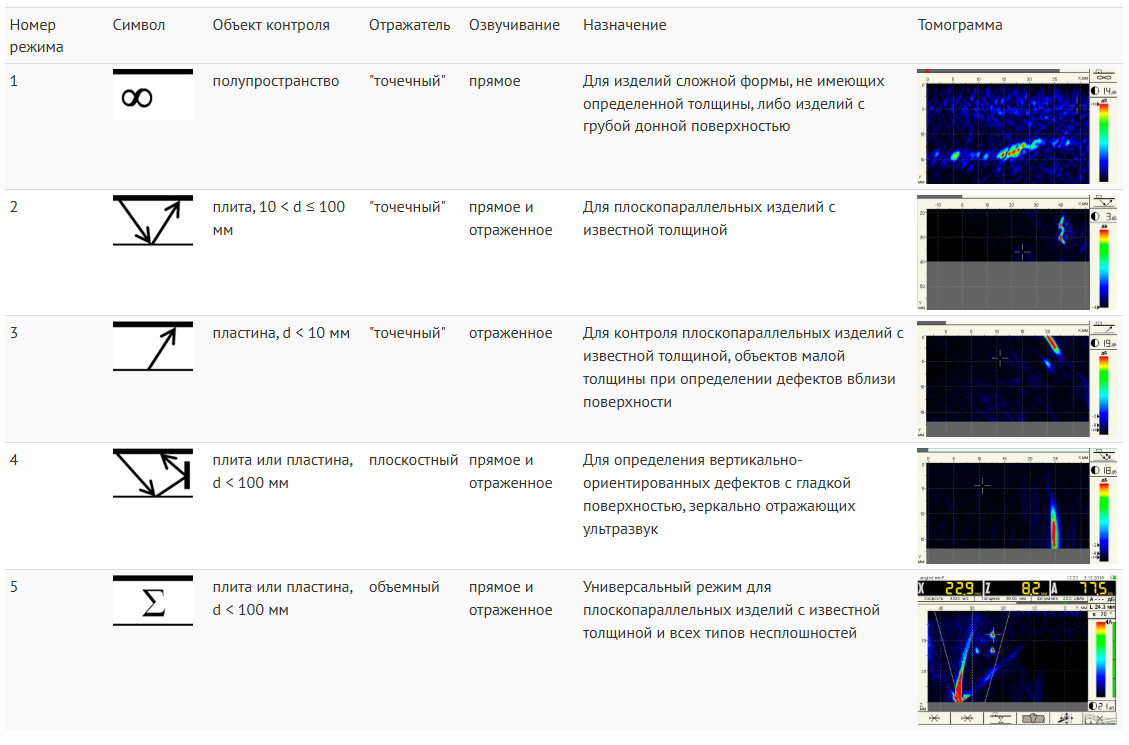

Дефектоскоп A1525 Solo поддерживает пять отдельных режимов отображения нарушений целостности металла. Каждый из них адаптирован под определенный тип дефекта и задачи контроля. Для быстрого выбора режимы имеют собственные обозначения и набор ключевых параметров.
Дополнительные возможности прибора
- Работа в форматах B-скан (томограф) и A-скан (дефектоскоп).
- Простая навигация по меню и понятные настройки.
- Подходит как для опытных специалистов, так и для начинающих пользователей.
- Вес всего 950 граммов при компактных габаритах.
- Цветной антибликовый TFT-экран 5,7″.
- Возможность расширения до режима C-скан с подключением мобильного сканера MS150 TuScan. Такой сканер обеспечивает равномерное перемещение антенной решетки, постоянный акустический контакт и точное позиционирование по оси сварного шва.
- С помощью B-, C- и D-сканов можно проводить детальный анализ всего соединения.
Два рабочих режима дефектоскопа
Томографический режим
Позволяет формировать томограммы в реальном масштабе времени. На дисплее отображается не только B-скан, но и дополнительные инструменты: стробы, курсоры, цифровые показатели и прочие параметры.
После выявления дефекта его размеры можно определить:
- По амплитуде сигнала относительно контрольного отражателя.
- По реконструированному изображению, измеряя координаты и расстояния между ключевыми точками.
Режим дефектоскопа
Применяется для работы с прямыми и наклонными преобразователями. Вывод данных — в виде A-скана.
Доступны функции:
- АРД-диаграммы;
- ВРЧ и DAC-кривые;
- многоуровневая АСД;
- программируемый импульс и другие возможности цифрового прибора.
Режим «Настройка»
Предназначен для конфигурации параметров под конкретный объект.
- Создание и сохранение нескольких профилей.
- Присвоение им названий и характеристик.
- Быстрый выбор готовых настроек перед началом работы.

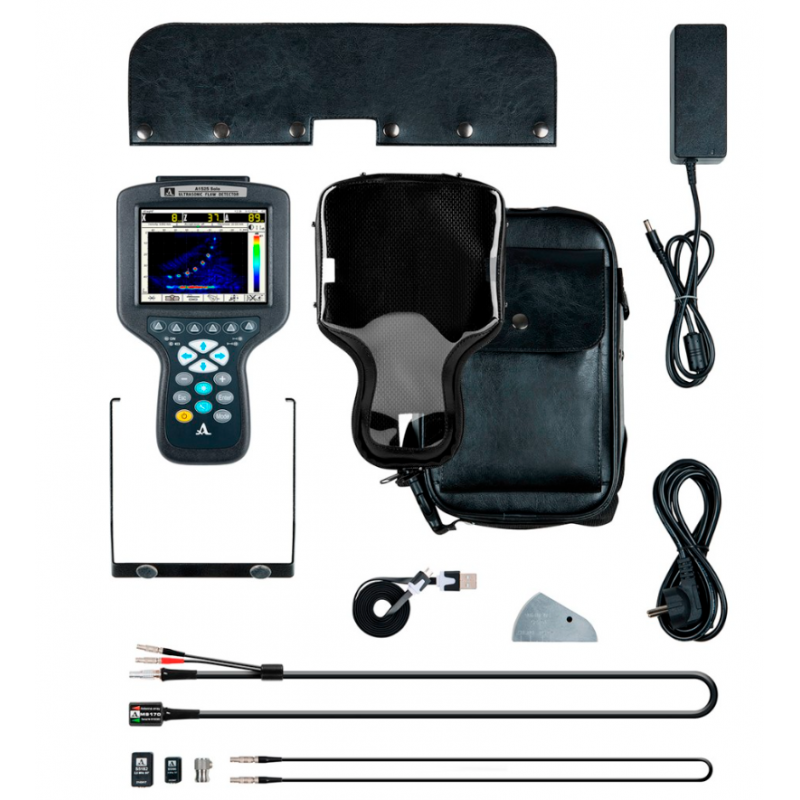

| Наименование | Код |
|---|---|
| A1525 Solo - электронный блок ультразвукового дефектоскопа (ультразвукового томографа с цифровой фокусировкой антенной решетки) | 1129 |
| Антенная решетка M9170 4.0V60R26X10CS | 1159 |
| Кабель "АКС" LEMO-LEMO одинарный 1,2 м | 1213 |
| Преобразователь S3568 2.5A0D10CL | 1462 |
| Преобразователь S5182 2.5A65D12CS | 1434 |
| Преобразователь S5096 5.0A07D6CS | 1443 |
| Сетевой адаптер с кабелем 220 В - 15 В | 1829 |
| Кабель USB A - Micro B | 1222 |
| Носитель с документацией и ПО | 1512 |
| Калибровочный образец V2/25 | 1314 |
| Планшет D15 | 1626 |
| Чехол D15 | 1625 |
| Гель "АКС-гель" -35°C...+100°C, 0,1 кг | 1915 |

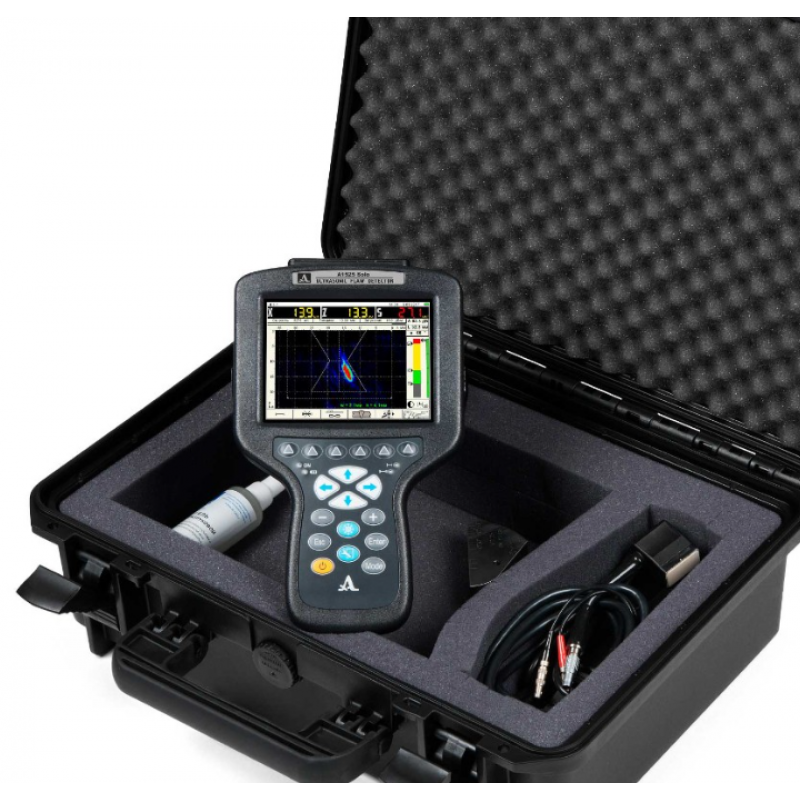

| Жесткий кейс M20 | 1615 |
| Параметр | Значение |
|---|---|
| Размер томограммы | 256 x 160 точек |
| Шаг реконструкции томограммы | 0,1 – 2,0 мм |
| Диапазон устанавливаемых рабочих частот ультразвука | 1 – 10 МГц |
| Диапазон измерений глубины залегания дефекта (по стали) с цифровофокусируемой антенной решеткой поперечных волн M9170 | 2 – 300 мм |
| Тип дисплея (разрешение) | 5,7″ TFT (640 x 480) |
| Источник питания | литиевый аккумулятор |
| Номинальное значение напряжения питания | 11,1 В |
| Время непрерывной работы от аккумулятора, не менее | 6 ч |
| Габаритные размеры электронного блока | 260 x 160 x 40 мм |
| Масса электронного блока | 950 г |
| Диапазон рабочих температур | от -30 до +55°C |
