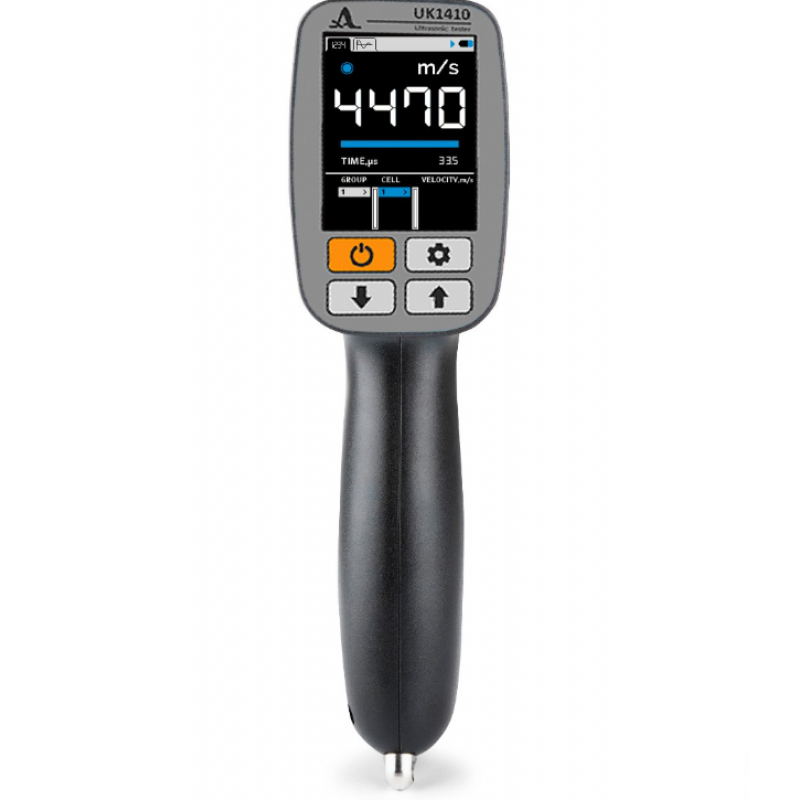

Ультразвуковой тестер UK1410
Профессиональный ультразвуковой тестер UK1410 для точного и быстрого обнаружения дефектов в материалах и конструкциях без их разрушения
- Производитель:
- 1
от 375 000 р.
Назначение UK1410
Модель UK1410 представляет собой ультразвуковой прибор, предназначенный для определения характеристик распространения продольных ультразвуковых волн в твердых телах. Основной режим работы — сквозное прозвучивание, но устройство также допускает применение поверхностного метода, если условия измерений это позволяют.
Прибор выполняет замеры времени и скорости ультразвуковых импульсов на различной базе — фиксированной или переменной. Это позволяет проводить диагностику состояния материала, определять его структурную целостность и прочность. Расчёты основываются на связи между скоростью ультразвуковой волны и физико-механическими свойствами исследуемого объекта.
Конструкция и особенности прибора

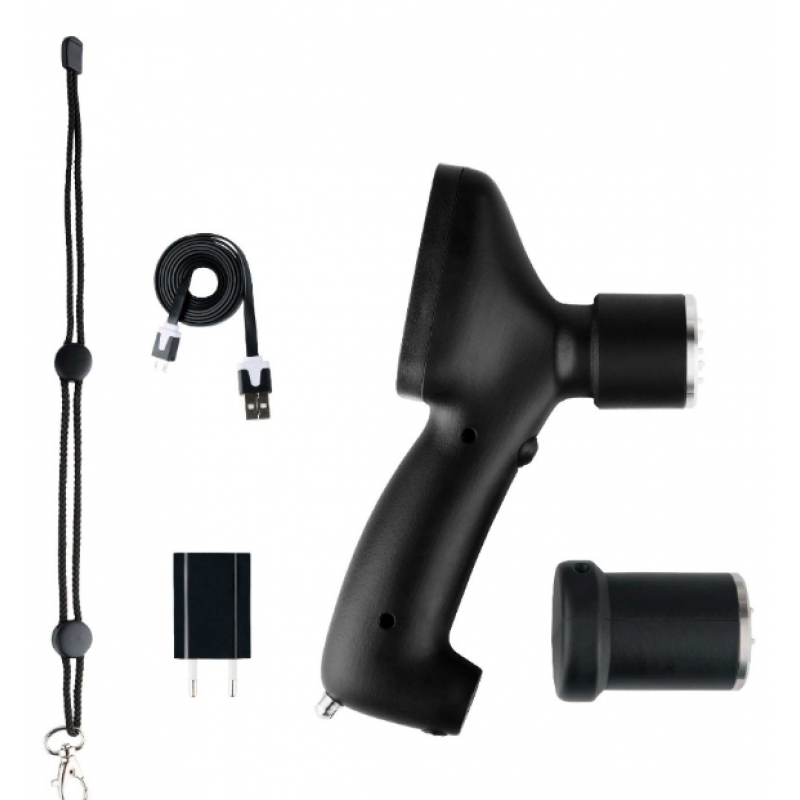

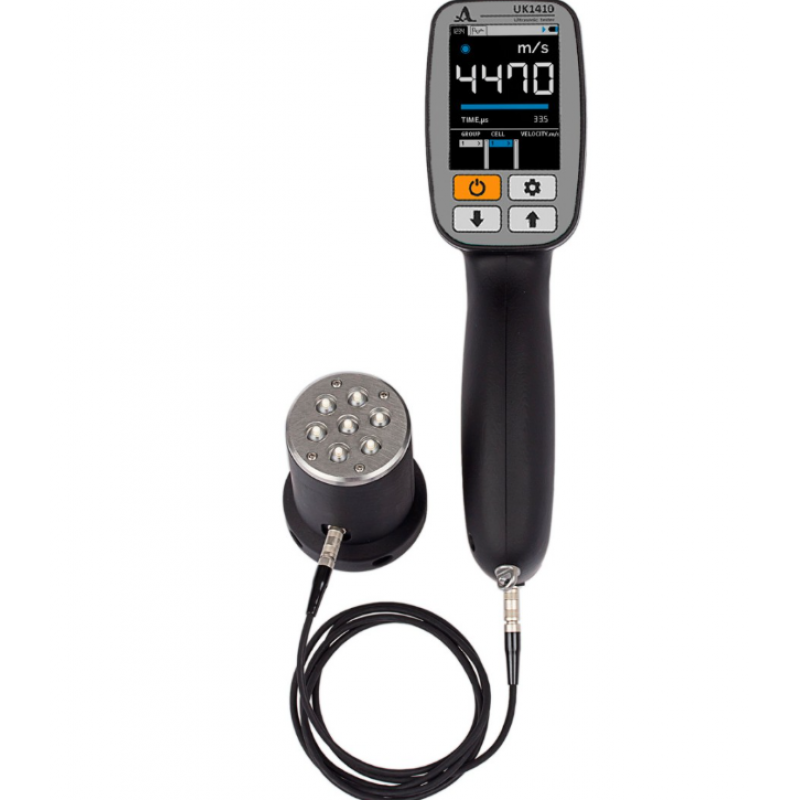

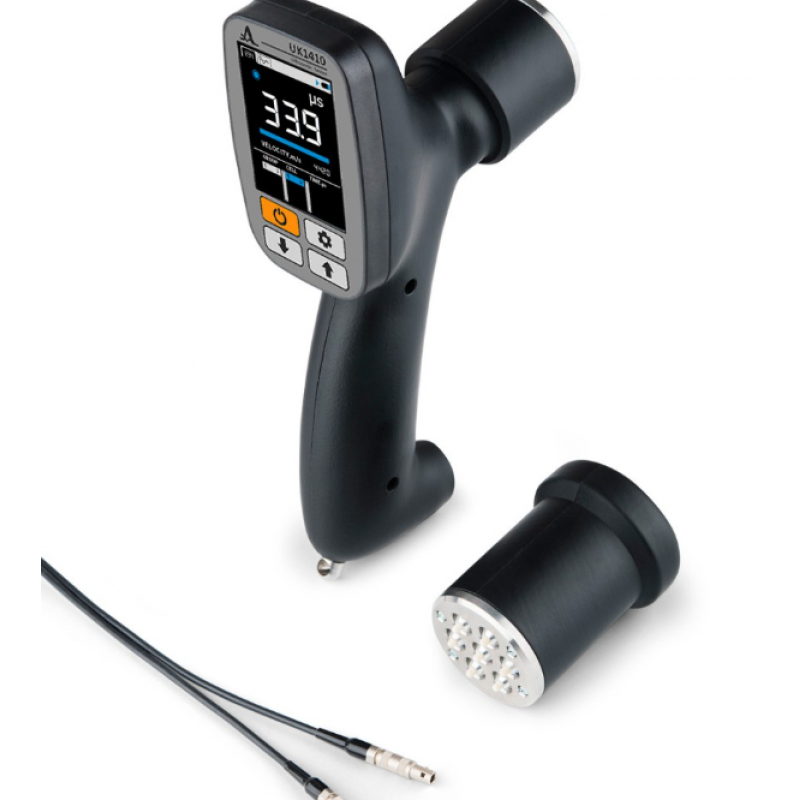

Внутри корпуса UK1410 установлен приёмный преобразователь, состоящий из семи активных элементов с сухим точечным контактом, что обеспечивает стабильный приём сигнала. Для излучения используется выносной семиэлементный преобразователь, который подключается к основному блоку через соединительный кабель с разъёмами LEMO с обеих сторон.
Благодаря многоэлементной конфигурации преобразователей достигается высокая энергия излучаемого сигнала. Это позволяет проводить неразрушающий контроль массивных бетонных конструкций и получать достоверные результаты даже на больших глубинах.
Области применения
- Дефектоскопия бетонных и каменных конструкций: поиск скрытых включений, пустот, трещин, расслоений и непроливов, при условии доступа к объекту с двух сторон;
- Оценка прочностных характеристик: построение калибровочной зависимости между измеряемыми параметрами ультразвука и физическим состоянием материала;
- Контроль массивов: обследование объектов толщиной до 2 500 мм;
- Измерение в железобетонных элементах: надёжный контроль конструкций до 1 000 мм по толщине;
- Анализ возрастных изменений: определение степени изменения свойств материала с течением времени;
- Структурная диагностика: выявление пористости и внутренней трещиноватости материала.
| Параметр | Значение |
|---|---|
| Тип преобразователей | недифференцированные СТК |
| Конфигурация преобразователя | 7 капсул, расположенных «ромашкой» |
| Амплитуда зондирующего импульса, В | 400 |
| Рабочая частота, кГц | 50 |
| Диапазон устанавливаемой задержки, мкс | от 0 до 20 |
| Временной сдвиг, мкс | от 0 до 500 |
| Диапазон устанавливаемой величины базы, мм | от 50 до 2500 |
| Максимальное число накоплений | 64 |
| АРУ | отключаемое |
| Максимальная толщина контролируемого объекта, м | 2,5 |
| Дискретность индикации времени распространения ультразвуковых волн, мкс | 0,1 |
| Дискретность индикации скорости распространения ультразвуковых волн, м/с | 10 |
| Диапазон измерений времени распространения продольных ультразвуковых волн, мкс | от 10 до 700 |
| Диапазон измерений скорости распространения ультразвуковых волн, м/с | от 1000 до 15000 |
| Пределы допустимой абсолютной погрешности измерений времени, мкс | ±(0,02·tизм+0,1) |
| Пределы допустимой абсолютной погрешности измерений скорости, м/с | ±(0,02·e−t·cизм+10) |
| Номинальное напряжение питания, В | 3,3 |
| Продолжительность непрерывной работы, ч | 16 |
| Экран | 2,8″, 320×240 точек |
| Габаритные размеры электронного блока, мм | 230×125×65 |
| Габаритные размеры внешнего преобразователя, мм | Ø 60×80 |
| Масса электронного блока, г | не более 420 |
| Средняя наработка на отказ, ч | 18 000 |
| Установленный срок службы, лет | 5 |
| Температурный диапазон эксплуатации, °C | от минус 10 до плюс 55 |
| Относительная влажность воздуха при 35 °C, % | не выше 95 |
