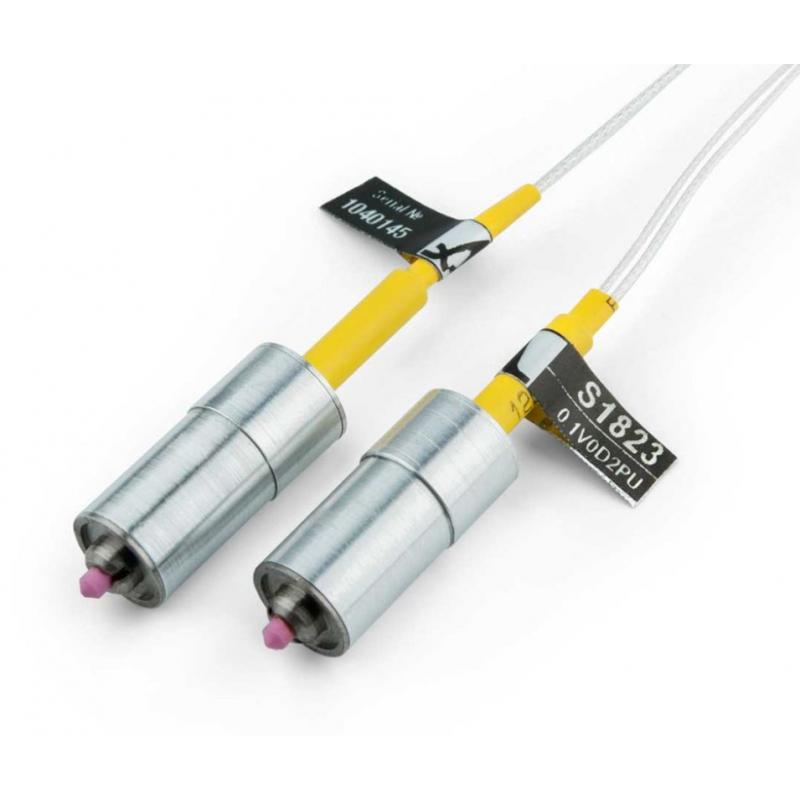

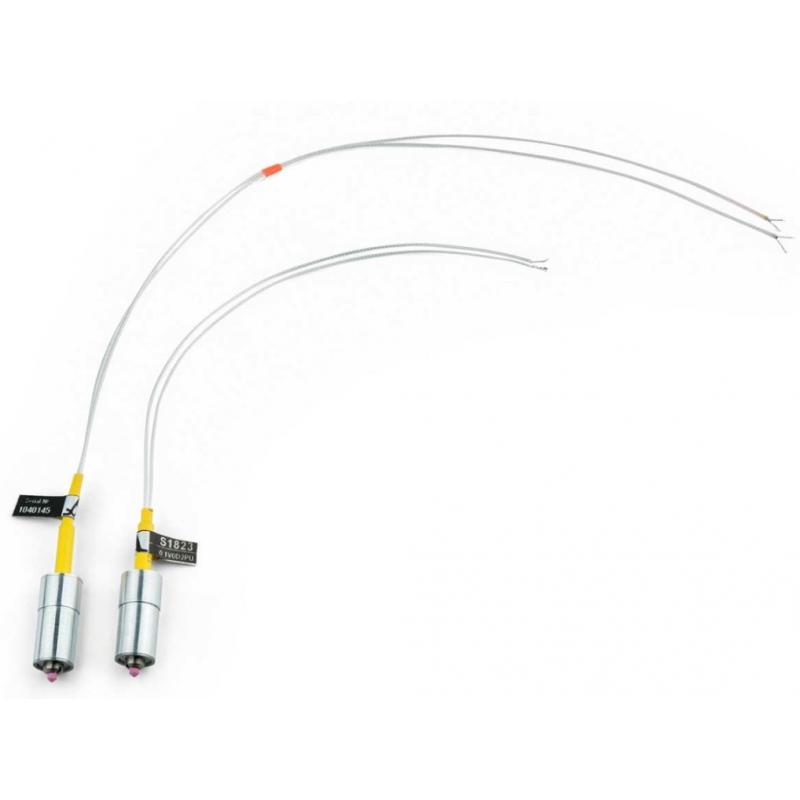

Низкочастотный преобразователь S1823 0.1V0D2PU

Преобразователи модели S1823, применяемые попарно, предназначены для сквозного ультразвукового прозвучивания изделий из различных твердых материалов. Их используют для определения скоростей распространения продольных и поперечных ультразвуковых волн, что требуется для последующего расчета физико-механических свойств материалов. Благодаря сухому точечному контакту с объектом контроля и возможности электронного переключения типа излучаемых и принимаемых волн, измерения обоих типов волн выполняются без изменения положения преобразователей на объекте.

Для работы преобразователя в режиме генерации УЗ-волн необходим импульсный генератор с двумя выходами, обеспечивающий одновременную подачу одинаковых импульсов. Для формирования продольных волн импульсы должны быть синфазными, а для получения поперечных волн — противофазными.

Прием ультразвуковых сигналов осуществляется через двухканальный усилитель, к каждому входу которого преобразователи подключаются самостоятельными коаксиальными кабелями. В режиме приема продольных колебаний усилитель выполняет суммирование сигналов, а при регистрации поперечных — вычитание. Допустим и вариант с инверсией одного сигнала с последующим суммированием с другим.

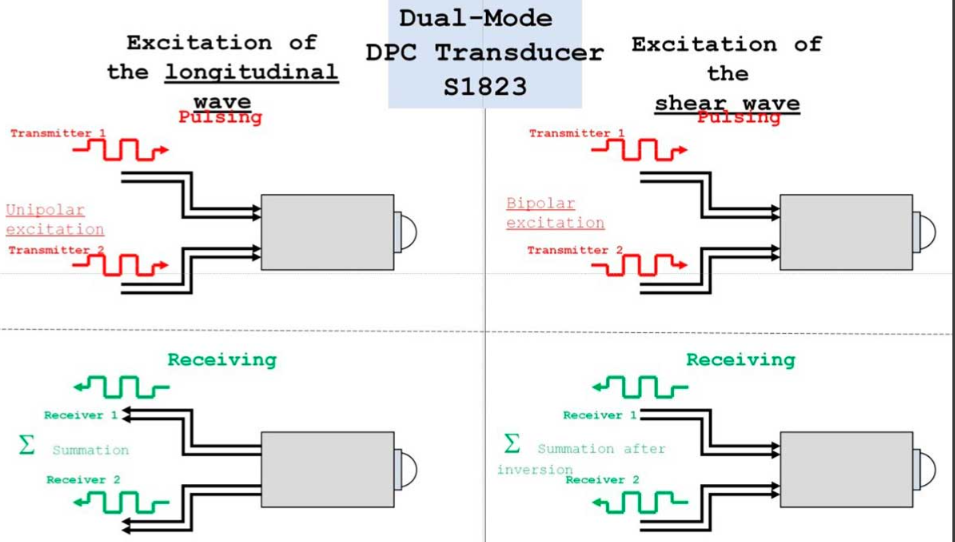

На рисунке приведены условные схемы, поясняющие подключение преобразователей S1823 к электронной аппаратуре и особенности их применения.
