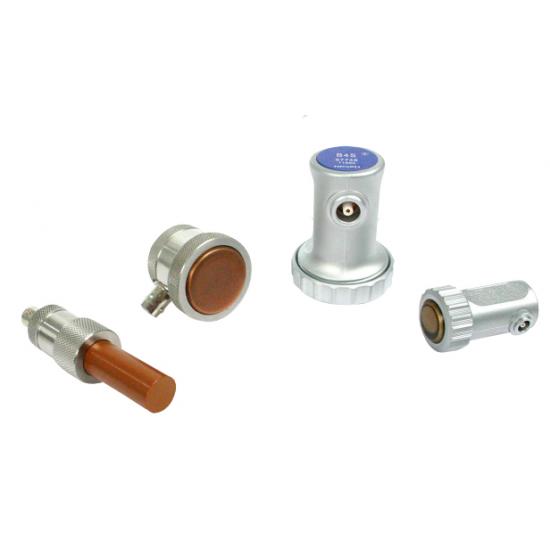

Преобразователь для уз-дефектоскопов KRAUTKRAMER (GE) контактный, прямой
- Производитель:
- 1
Контактные прямые преобразователи — используются для деталей с правильной геометрией и относительно гладкой поверхностью, предпочтительно для контроля толстых деталей. Дефект или отражатель параллелен поверхности или выявляется лучом перпендикулярно поверхности. Линии задержки улучшают разрешающую способность в ближней зоне. Как правило, используются для ручного контроля. Необходим контактный слой, гель, масло или паста.
Применение
- Общее назначение, большие детали с простой геометрией
- Поковки, заготовки
- Плиты, стержни, квадратные профили
- Контейнеры, детали машин, корпуса
- Контроль при высокой температуре с линиями задержки
Особенности и преимущества
Имеют сменную мембрану:
- Улучшает акустический контакт на неровных или выгнутых поверхностях
- Увеличивает срок службы преобразователя
- Подходит для метода определения размеров дефектов с помощью АРД
- Также доступны высокотемпературные линии задержки
- Разъем Lemo 1 (B..S) или Lemo 00 (MB..S), стандартное подключение сбоку также доступно подключение сверху
Технические характеристики
| Тип | a (мм) | b (мм) | Частота (МГц) | Примечания |
|---|---|---|---|---|
| B 1 S | 24 | 23 | 1 | — |
| B 1 S-EN | 24 | 23 | 1 | Соответствует DIN EN 12668-2 |
| B 1 S-O | 24 | 23 | 1 | Верхний разъем |
| B 2 S | 24 | 45 | 2 | — |
| B 2 S-EN | 24 | 45 | 2 | Соответствует DIN EN 12668-2 |
| B 2 S-O | 24 | 45 | 2 | Верхний разъем |
| B 2 S-O-EN | 24 | 45 | 2 | Соответствует DIN EN 12668-2, Верхний разъем |
| B 4 S | 24 | 88 | 4 | — |
| B 4 S-EN | 24 | 88 | 4 | Соответствует DIN EN 12668-2 |
| B 4 S-O | 24 | 88 | 4 | Верхний разъем |
| B 4 S-O-EN | 24 | 88 | 4 | Соответствует DIN EN 12668-2, Верхний разъем |
| B 5 S | 24 | 110 | 5 | — |
| MB 2 S | 10 | 8 | 2 | — |
| MB 2 S-EN | 10 | 8 | 2 | Соответствует DIN EN 12668-2 |
| MB 2 S-O | 10 | 8 | 2 | Верхний разъем |
| MB 4 S | 10 | 16 | 4 | — |
| MB 4 S-EN | 10 | 16 | 4 | Соответствует DIN EN 12668-2 |
| MB 4 S-O | 10 | 16 | 4 | Верхний разъем |
| MB 5 S | 10 | 20 | 5 | — |
| MB 5 S-O | 10 | 20 | 5 | Верхний разъем |
Прямые преобразователи Krautkramer • Данные соответствуют технической документации
