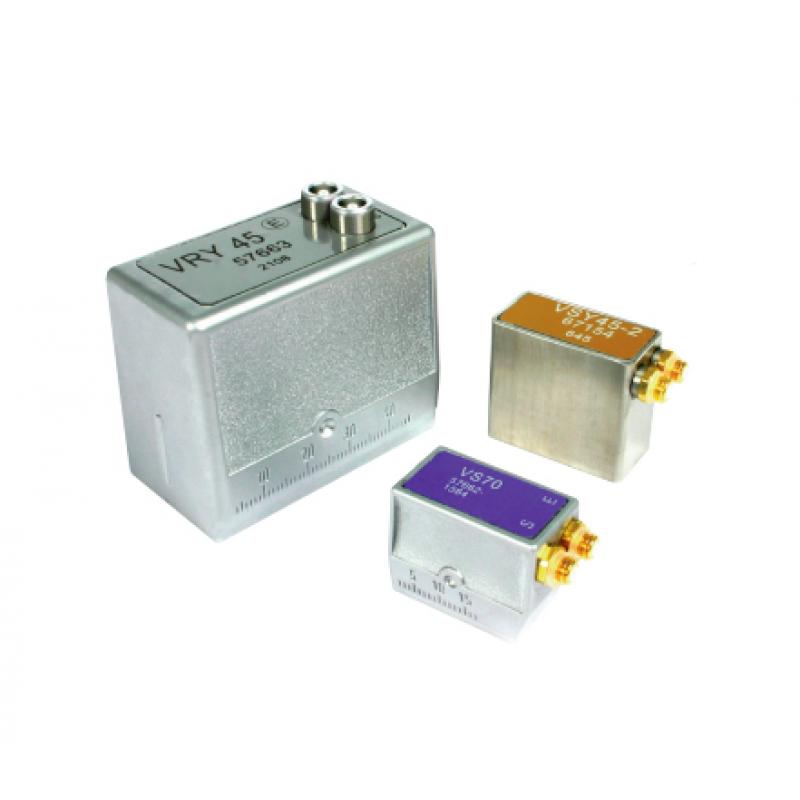

Преобразователь для уз-дефектоскопов KRAUTKRAMER (GE) наклонный, раздельно-совмещенный
- Производитель:
- 1
Преобразователи для УЗ-дефектоскопов Krautkramer (GE) наклонные, раздельно-совмещенные.
Применение
В преобразователях типа VS используются поперечные волны
- Обнаружение мелких подповерхностных дефектов
- Тонкостенные трубы и контейнеры
- Кольца
В преобразователях типа VRY и VSY используются продольные волны
- Контроль крупнозернистых сварных швов
- Материалы с большим затуханием
- Контроль аустенитных соединений
- Применение метода «скользящей волны» с моделями 70 °
Особенности и преимущества
- Отличная подповерхностная разрешающая способность
- Уменьшение шума, обусловленного рассеиванием
- Прочный эргономический литой корпус
- Преобразователи типа VS и VSY оснащены боковым разъемом Microdot
- Преобразователи VRY оснащены разъемом Lemo 00
Технические характеристики
| Тип | а х b (мм) | Частота (МГц) | Угол ввода | Примечания |
|---|---|---|---|---|
| VS 45 | 3.5 x 10 | 4 | 45 | — |
| VS 45-EN | 3.5 x 10 | 4 | 45 | Соответствует DIN EN 12668-2 |
| VS 60 | 3.5 x 10 | 4 | 60 | — |
| VS 60-EN | 3.5 x 10 | 4 | 60 | Соответствует DIN EN 12668-2 |
| VS 70 | 3.5 x 10 | 4 | 70 | — |
| VS 70-EN | 3.5 x 10 | 4 | 70 | Соответствует DIN EN 12668-2 |
| VRY 45 | 10 x 22 | 1,0 | 45 | Углы VRY и VSY представляют собой продольную волну (сжатую), подходящую для контроля крупнозернистых материалов. |
| VRY 60 | 10 x 22 | 1,0 | 60 | — |
| VRY 70 | 10 x 22 | 1,0 | 70 | — |
| VSY 45-2 | 5 x 10 | 2 | 45 | — |
| VSY 60-2 | 5 x 10 | 2 | 60 | — |
| VSY 70-2 | 5 x 10 | 2 | 70 | Модели с углом 70° подходят для возбуждения бегущей волны в низкоуглеродистой стали. |
| VSY 45-4 | 5 x 10 | 4 | 45 | — |
| VSY 60-4 | 5 x 10 | 4 | 60 | — |
| VSY 70-4 | 5 x 10 | 4 | 70 | Модели с углом 70° подходят для возбуждения бегущей волны в низкоуглеродистой стали. |
