Комплект эталонных мер твердости МТБ
- Производитель:
- 1
от 33 797 р.
Изготавливаются по ГОСТ 9031-75 и предназначены для калибровки портативных твердомеров методом Бринелля.
Меры внесены в Государственный реестр средств измерений РФ. Поверка проводится каждые два года.

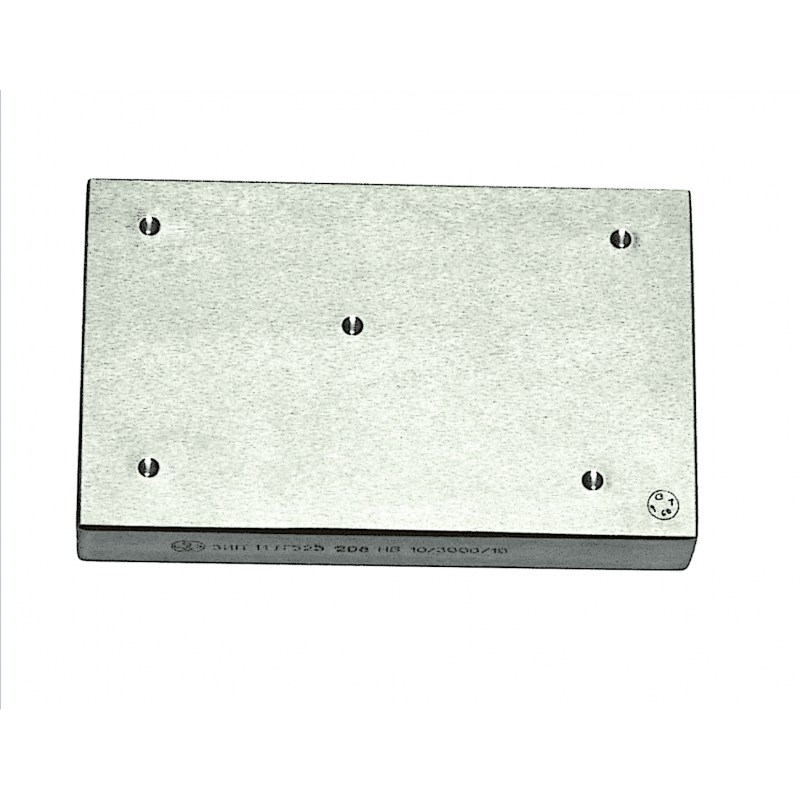

Комплект состоит из трёх образцов общим весом 4,5 кг и поставляется с паспортом и свидетельством первичной поверки.
Основные требования
- Полное соответствие ГОСТ 9031-75 «Меры твердости образцовые. Технические условия».
- Прямоугольная форма, изготовление из углеродистой или легированной стали.
- Рабочие и опорные поверхности без трещин, сколов, коррозии и других повреждений.
- Фаски на ребрах до 1 мм, острые углы притуплены.
Номинальные значения мер
| Наименование меры | Номинальные значения |
|---|---|
| МТР (Роквелл, HRC) | 25 ± 5, 45 ± 5, 65 ± 5 |
| МТБ (Бринелль, HB) | НВ 10/1000/10 – 100 ± 25 НВ 10/3000/10 – 200 ± 50, 400 ± 50 |
| МТВ (Виккерс, HV30) | 200 ± 50, 450 ± 75, 800 ± 50 |
Поверка твердомеров ТКМ
На каждой мере проводится 5 измерений, среднее значение заносится в протокол. Рассчитывается абсолютная погрешность измерений. Пределы допустимой погрешности:
| Шкала твердости | Диапазон | Погрешность, ± |
|---|---|---|
| Роквелл, HRC | 20 – 70 | 2 |
| Бринелль, HB | 75 – 150 | 10 |
| 150 – 300 | 15 | |
| 300 – 650 | 20 | |
| Виккерс, HV | 200 – 500 | 15 |
| 500 – 800 | 20 | |
| 800 – 1000 | 25 |
Хранение и маркировка
- Полное размагничивание мер.
- Обработка консервационным маслом и упаковка в водо- и маслостойкую бумагу.

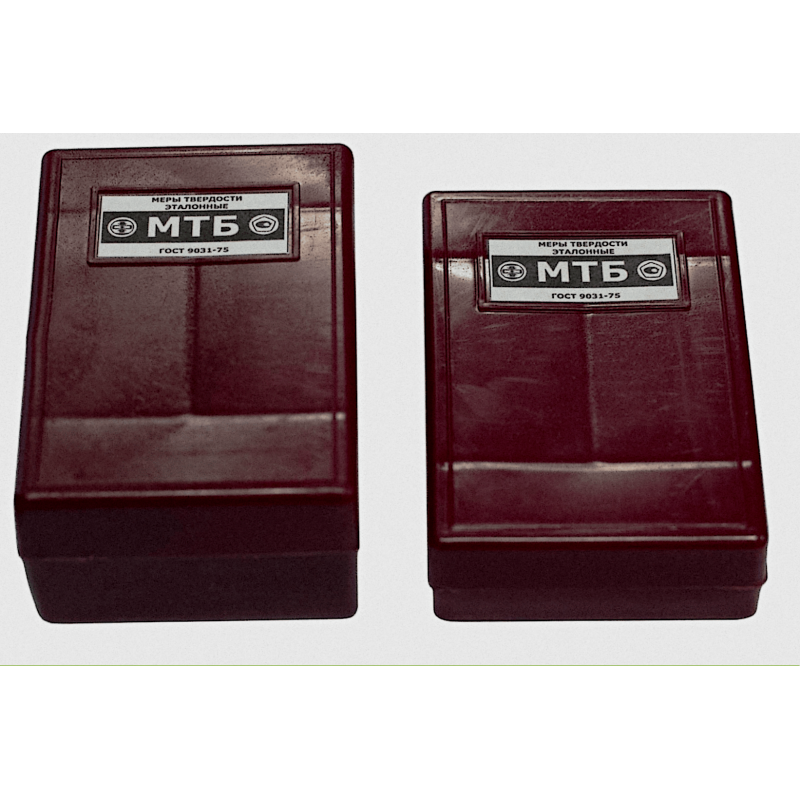

- Комплект в пластиковом футляре по чертежам.
Маркировка мер
| Мера | Размещение маркировки | Содержание маркировки |
|---|---|---|
| МТР (боковая поверхность) | Боковая сторона | Месяц градуировки, порядковый номер, шкала, значение твердости |
| Мера (рабочая поверхность) | Правый угол рабочей поверхности | Поверительное клеймо |
| Комплект МТР (футляр) | На футляре | Товарный знак, наименование мер, стандарт ГОСТ |
Технические характеристики МТБ
Нагрузка и твердость:
| Нагрузка, кгс (Н) | Твердость, НВ | Размах, НВ (макс.) |
|---|---|---|
| 3000 (29430) | 400 ± 50, 200 ± 50 | 3,0 |
| 750 (7357) | 187,5 (1839) | 4,0 |
| 1000 (9810) | 100 ± 25, 62,5 (613) | — |
Тип индентора и шероховатость поверхностей, Ra, мкм:
| Диаметр шарика | Рабочая | Опорная | Боковая |
|---|---|---|---|
| 10 мм | 0,2 (0,32) | 0,5 | 2,5 |
| 2,5 и 5 мм | 0,15 | — | — |
Габаритные размеры, мм:
| Диаметр шарика | Длина | Ширина | Высота (не менее) |
|---|---|---|---|
| 10 мм | 120 | 75 | 16 |
| 5 мм | 120 | 12 | — |
| 2,5 мм | 60 | 40 | 6 |
