Комплекс цифровой радиографии КАРАТ КР-35ВР автоматический с BSR 30 мкм
- 1
Комплекс КАРАТ КР-35ВР представляет собой высокотехнологичную систему, разработанную для проведения
неразрушающего радиографического контроля с повышенной точностью. Оборудование поддерживает изменение диаметра
лазерного пятна, что позволяет использовать комплекс для широкого спектра задач, сохраняя высокую скорость
и стабильное качество результатов.
Технология компьютерной радиографии обеспечивает получение детализированных изображений с разрешением
до 40 мкм. Такой показатель достигается благодаря применению высокоточного считывающего лазера
и надежного механизма протяжки пластин. Минимальный размер лазерного пятна составляет 12,5 мкм,
что является одним из лучших параметров среди современных цифровых радиографических систем.
Диапазон регулирования разрешения составляет от 12,5 до 200 мкм, что позволяет оптимизировать
процесс сканирования под конкретную задачу.
Система отличается высокой скоростью считывания запоминающих пластин. При выполнении стандартных операций
неразрушающего контроля возможно снижение разрешения, что сокращает время обработки без потери важной информации.

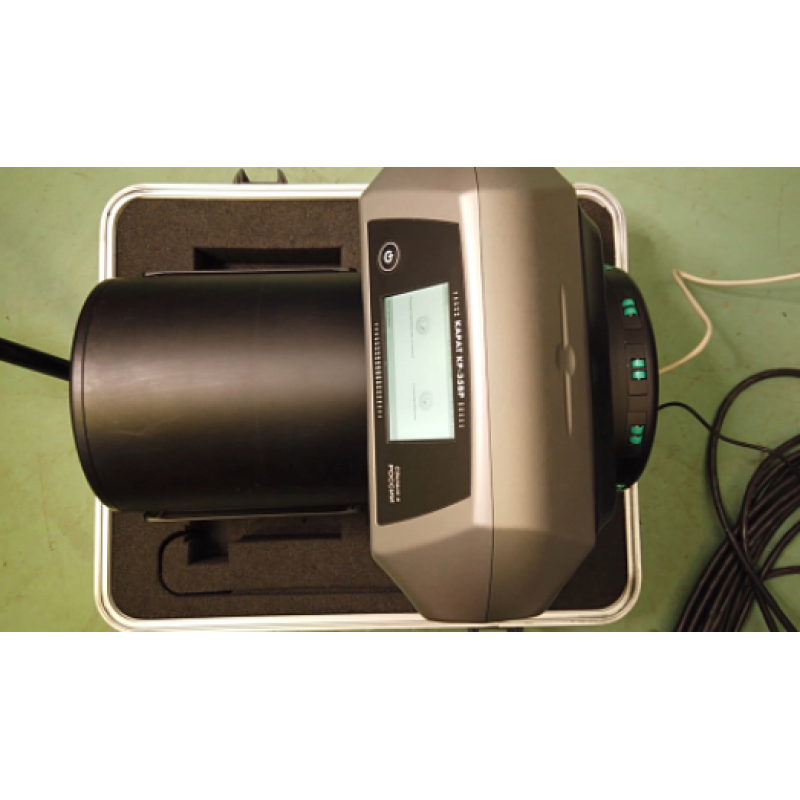

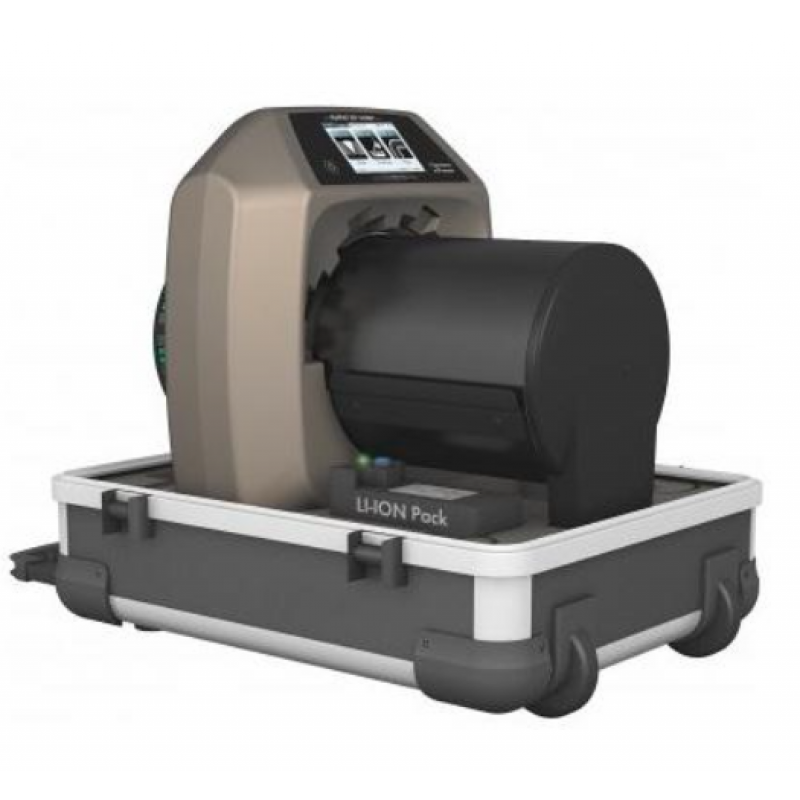

В корпус комплекса интегрированы сканер и мини-компьютер, обеспечивающий обработку данных. Сенсорный дисплей
позволяет просматривать сделанные снимки, проводить их анализ и передавать информацию по Wi-Fi.
Предусмотрена возможность быстрого удаления нерелевантных данных.
Технология TreFoc обеспечивает программную регулировку размера лазерного пятна.
Пользователю доступны гибкие настройки параметров считывания пластин, включая регулировку напряжения на ФЭУ,
изменение пиксельного шага и мощность лазерного луча. По запросу заказчика возможна предварительная настройка
оборудования под специфические задачи контроля.
| Наименование | Параметр / Характеристика |
|---|---|
| Модель комплекса | КАРАТ КР-35ВР |
| Тип комплекса | Автоматический цифровой радиографический |
| Базовое разрешение | 30 мкм |
| Максимальное разрешение изображения | 40 мкм |
| Минимальный размер лазерного пятна | 12,5 мкм |
| Диапазон регулировки разрешения | 12,5–200 мкм |
| Технология сканирования | TreFoc, PCS с параболическим зеркалом |
| Возможность изменения лазерного пятна | Да, программно |
| Предустановленные размеры лазерного пятна | 12,5 мкм, 25 мкм, 50 мкм |
| Основные области применения | Авиация, космическая, атомная промышленность, контроль сварных швов, литья, работа с изотопными источниками |
| Соотношение сигнал/шум | Повышение до 3 раз по сравнению с барабанными сканерами |
| Скорость сканирования | Высокая, зависит от выбранного разрешения |
| Время экспозиции | Минимальное при работе с изотопными источниками |
| Совместимость с пластинами | Стандартного и высокого разрешения |
| Эксплуатация | Лабораторные и полевые условия |
| Комплект поставки | Сканер с блоком питания 220/24 В, USB-кабель; ноутбук от 17″ Full HD, RAM ≥8 GB, HDD ≥1 TB, Intel® Core™ i5, DVD±RW, видеопамять ≥1024 MB, LAN/Wi-Fi, Windows 8 64-bit; мышь, сумка для переноски |
| Программное обеспечение | X-Vizor (свидетельство госрегистрации №2012610620 от 10.01.2012) |
| Дополнительно | Опциональные комплектующие по запросу |
| Регистрация | Госреестр средств измерений, соответствует программе импортозамещения |
| Размер лазерного пятна | Положение диафрагмы | Рекомендованное использование | Особенности | Соотношение сигнал/шум | Преимущества |
|---|---|---|---|---|---|
| 12,5 мкм | Полностью закрыта | Пластины высокого разрешения | Максимальная детализация | Высокое при базовом разрешении 40 мкм | Оптимально для авиационной, космической и атомной промышленности; контроль сварных швов |
| 25 мкм | Наполовину открыта | Пластины среднего разрешения | Баланс детализации и скорости | Улучшенное | Подходит для контроля литья; улучшенное соотношение S/N |
| 50 мкм | Полностью открыта | Пластины стандартного разрешения | Высокая скорость сканирования, малый размер файлов | Высокое для стандартного разрешения | Оптимально для работы с изотопными источниками; сокращенное время экспонирования |
