Профессиональное решение для контроля сварных соединений

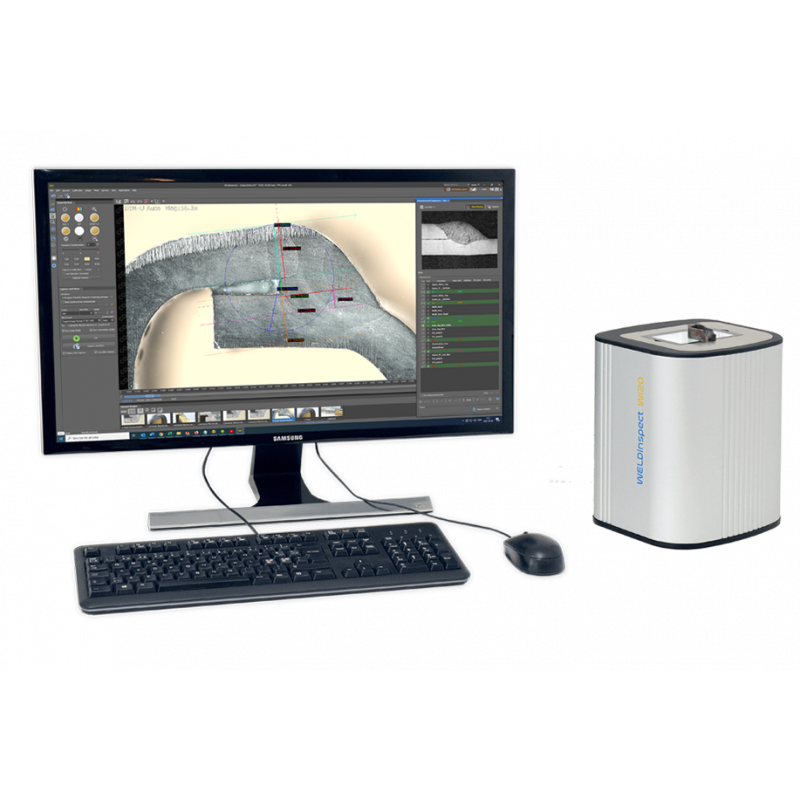

Компания NIKON представила новое высокотехнологичное решение — цифровой инвертированный микроскоп Inspectis, специально разработанный для визуального контроля и измерения параметров сварных швов. Устройство сочетает в себе высокое качество изображения, автоматизированные функции и удобство эксплуатации.

Область применения

• измерения геометрии сварных соединений,
• визуальной оценки качества швов,
• документирования результатов и формирования отчётности.

Оптическая система и цифровая камера

В основу микроскопа положена система визуализации Ultra HD на базе 8,5-мегапиксельной камеры (3840 × 2160 пикселей). Ключевые характеристики:

• моторизованная система зуммирования с увеличением до 27:1;
• высокоскоростная автофокусировка;
• ручной и автоматический контроль яркости, контрастности, резкости, баланса белого;
• частота захвата изображения — 30 кадров в секунду.

Освещение

Микроскоп оснащён встроенным светодиодным кольцевым осветителем с диффузором, который обеспечивает равномерное безбликовое освещение исследуемой поверхности. Благодаря широкой диафрагме удаётся добиться высокого качества изображения даже при увеличениях, близких к максимальным.

Диапазон увеличения и поле зрения

Inspectis выпускается в двух вариантах комплектации, различающихся по диапазону увеличения и полю зрения.

Модель до 200x:

• оптическое увеличение: от 2,6× до 70×;
• отображение на экране 28": от 7,4× до 200×;
• поле зрения: от 82 мм (при минимальном увеличении) до 3 мм (при максимальном).

Модель до 250x:

• оптическое увеличение: от 3,4× до 88×;
• отображение на экране 28": от 9,7× до 250×;
• поле зрения: от 62,5 мм до 2,4 мм.

Программное обеспечение

Для расширения функциональности микроскоп может быть дополнен различными программными модулями:

Для общих задач:

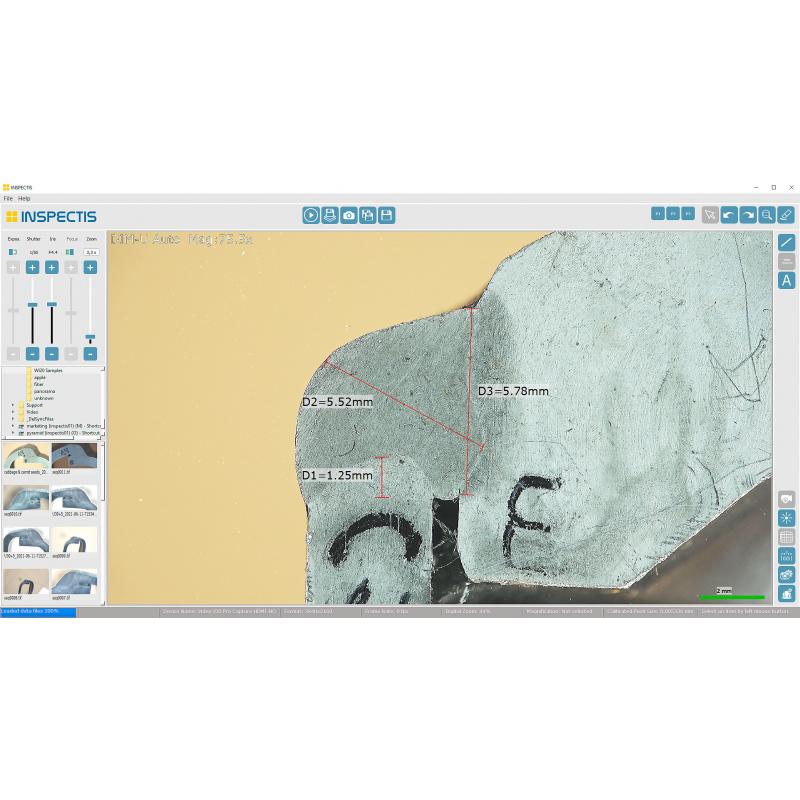

• INSPECTIS Basics (в комплекте): базовое управление камерой и захват изображений;
• INSPECTIS Pro (опционально): продвинутые измерительные функции и расширенное управление.

Для измерения сварных швов:

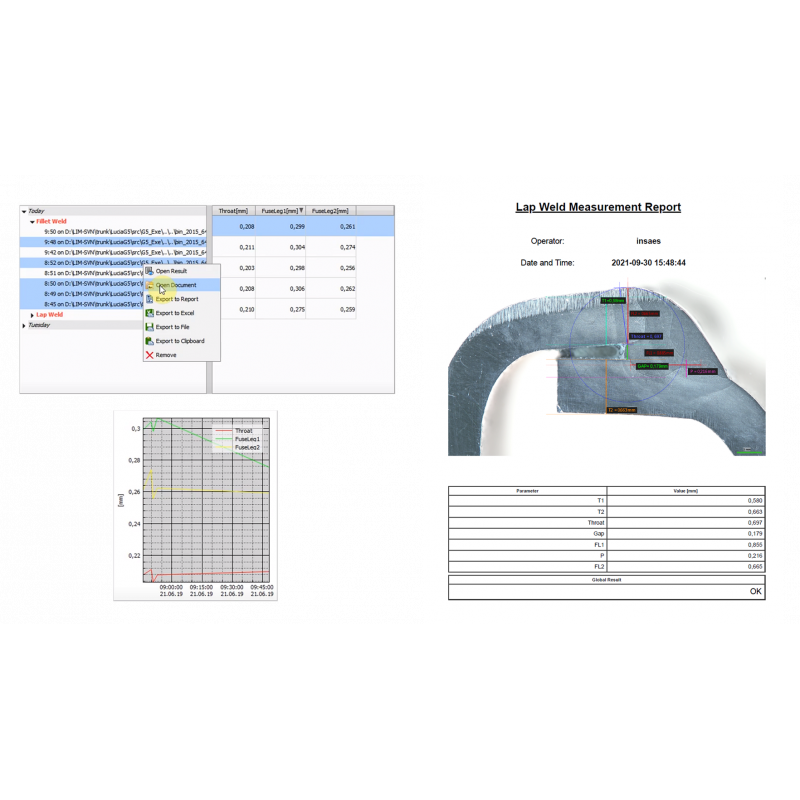

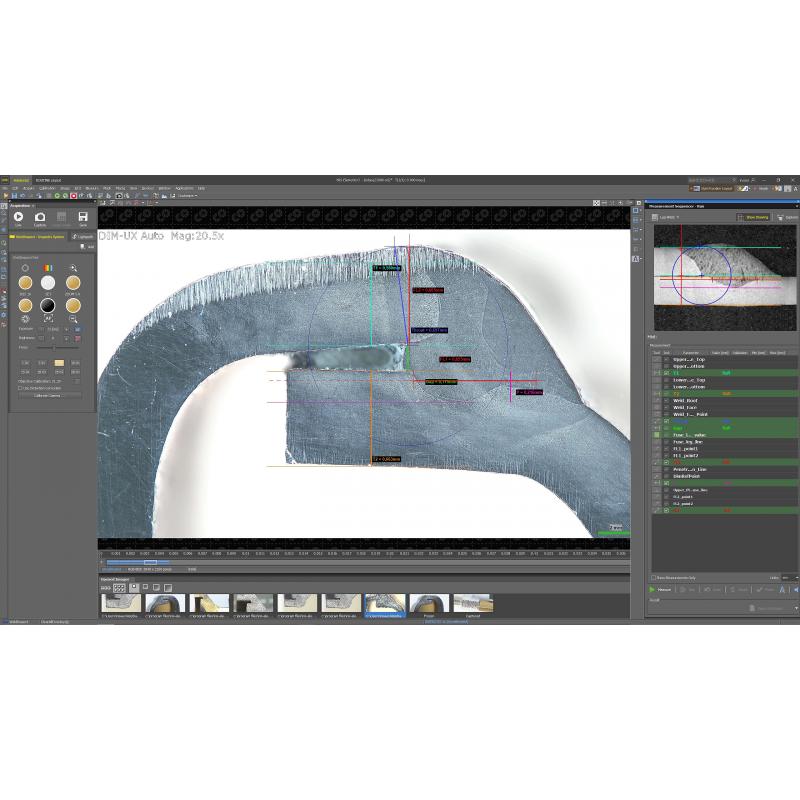

• Nikon Metrology NIS Elements D (опционально): специализированное ПО с модулем геометрии сварки.

Конструкция и материалы

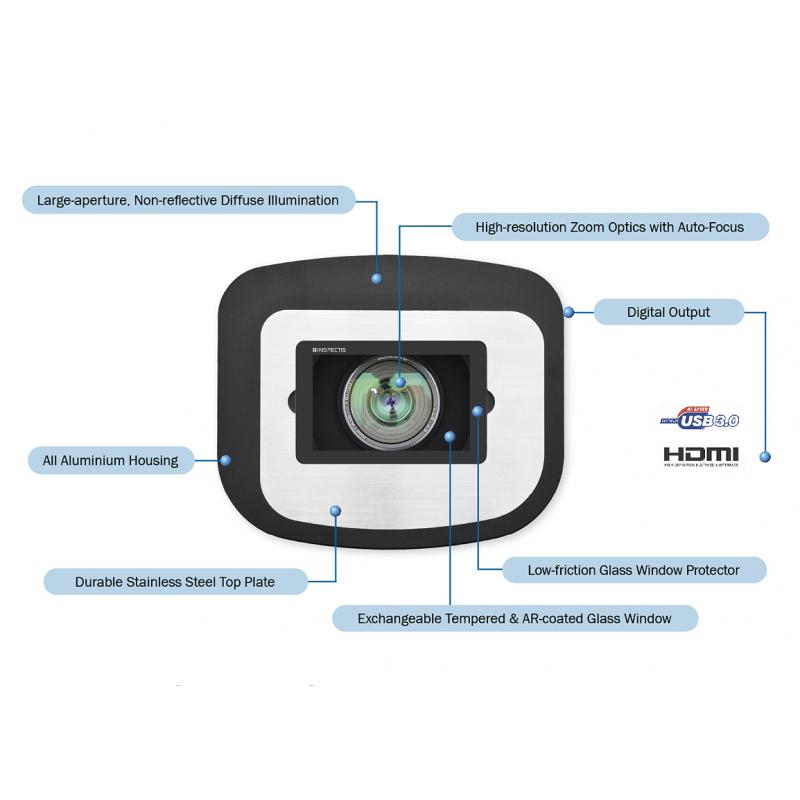

Inspectis выполнен в прочном корпусе из анодированного алюминия с устойчивым стальным основанием. В качестве защитного покрытия используется стекло Gorilla® с низким коэффициентом трения и высокой стойкостью к износу.

• Габариты: 200 × 170 × 235 мм
• Вес: 5,2 кг

Ключевые особенности

• Высокое разрешение Ultra HD 8,5 Мпикс
• Автофокус и моторизованное увеличение 27:1
• Широкое поле зрения и точная детализация
• Безбликовое освещение с равномерным светораспределением
• Совместимость с профессиональным ПО для анализа сварки
• Компактные габариты и прочная конструкция для промышленного применения
