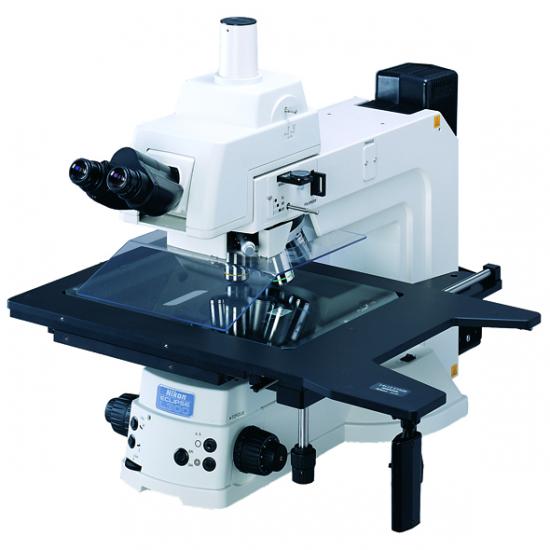

Инспекционный микроскоп Nikon Eclipse L300
Высокоточный инспекционный микроскоп Nikon Eclipse L300 предназначен для детального исследования и контроля качества микроэлектронных компонентов, полупроводниковых пластин и других промышленных образцов с превосходной оптической производительностью
- Производитель:
- 1
Инспекционный микроскоп Nikon Eclipse L300 наиболее востребован на производстве полупроводников, жидкокристаллических панелей и солнечных батарей.
Микроскоп выпускается в двух модификациях:
1. Eclipse L300A ‑ предназначен для проведения исследований в светлом и темном поле, ДИК и поляризованном свете (для работы только в отраженном свете).
Характеристики:
- моторизованный 6-ти позиционный револьвер с центровкой объективов; есть возможность подключения моторизированной системы фокусировки, автоматическое управление полевой и апертурной диафрагмами;
- три типа осветителей: галогенный 100 Вт (150 Вт) и ксеноновый 75 Вт;
- специализированный столик с перемещением по XY 354 х 268 мм и набором вставок;
- управление микроскопом вынесено на переднюю панель; имеется возможность подключения дистанционного пульта, что в совокупности с автоматической системой подачи образцов позволяет построить полностью автоматизированный комплекс контроля качества.
2. Eclipse L300ND ‑ предназначен для проведения исследований в светлом и темном поле, методом ДИК и в поляризованном свете (для работы в отраженном и проходящем свете).
Характеристики:
- моторизованный 6-ти позиционный револьвер с центровкой объективов и ДИК слотом, встроенная моторизированная система фокусировки, автоматическое управление полевой и апертурной диафрагмами;
- галогенный осветитель 100Вт с набором нормализующих и светопропускающих фильтров (NCB, GIF, ND);
- специализированный столик с перемещением по XY 354х268 мм и набором вставок;
- управление микроскопом вынесено на переднюю панель.
Благодаря высокой степени автоматизации микроскопа Eclipse L300 значительно сокращается время на исследование одного образца, что в итоге значительно увеличивает производительность.
Микроскоп Eclipse L300 предназначен для контроля полупроводниковых пластин, печатных плат, фотошаблонов, сеток, трафаретов и различных подложек.
Микроскоп Eclipse L300 предназначен для контроля полупроводниковых пластин, печатных плат, фотошаблонов, сеток, трафаретов и различных подложек.
Благодаря разработке новой линейки объективов с использованием линзы Френеля для работы на сверхбольших расстояниях, удалось значительно увеличить рабочее расстояние, при этом парфокальное расстояние стало меньше, размеры и вес объективов также уменьшились.
Специально разработанная линейка универсальных план флюорит объективов с высокими числовыми апертурами обеспечивают потрясающе четкие и высококонтрастные изображения с минимумом засветок, при больших рабочих расстояниях.
Специально разработанная линейка универсальных план флюорит объективов с высокими числовыми апертурами обеспечивают потрясающе четкие и высококонтрастные изображения с минимумом засветок, при больших рабочих расстояниях.
Многолетний опыт и тесное сотрудничество со специалистами в разных областях промышленности помогли разработать удобную и эргономичную модульную конструкцию микроскопа. Специальное антистатическое покрытие предотвращает попадание инородных частиц на образец.
Механизм управления предметным столом для прецизионного перемещения по осям XY расположен так, что позволяет управлять перемещением стола и фокусировкой микроскопа одной рукой.
Разница между микроскопами Eclipse L300 и Eclipse L200 только в размерах предметного стола и, как следствие, в возможности проводить инспекцию пластин большей площади.
Nikon Eclipse L300 ‑ это необходимый инструмент для контроля качества полупроводниковых пластин.
