Сканирующий электронный микроскоп EM8100Pro
Высокоточный сканирующий электронный микроскоп EM8100Pro для детального исследования поверхности и структуры материалов с возможностью увеличения до нанометрового масштаба
- Производитель:
- 1
EM8100Pro — обзор

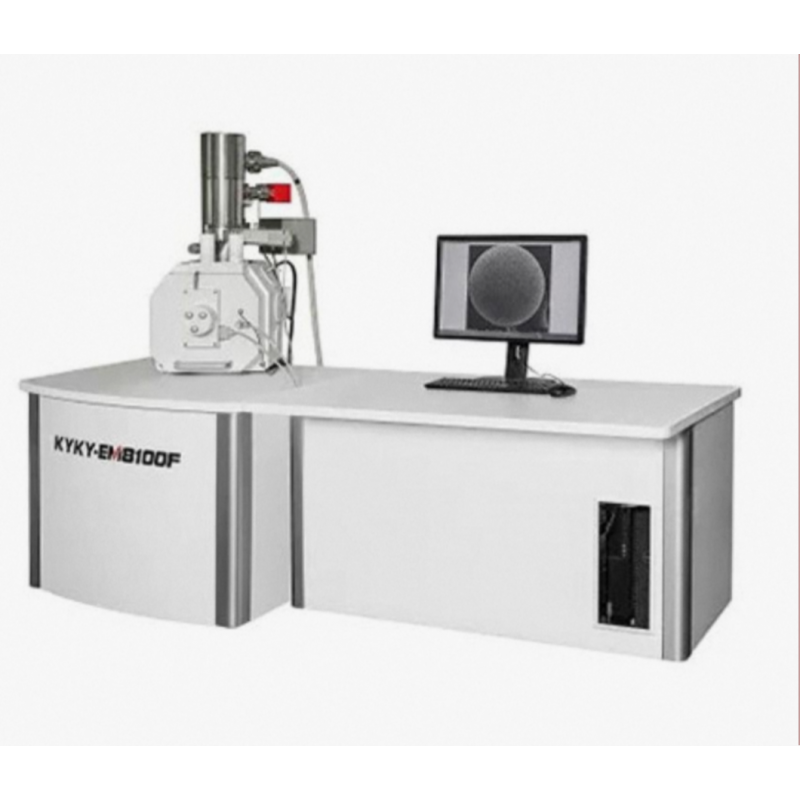

EM8100Pro — высокопроизводительный сканирующий электронный микроскоп (FEG-SEM) семейства EM81x, спроектированный для задач материаловедения, микро- и наноанализа, контроля полупроводников и промышленного контроля качества. Аппарат оснащён термо/Schottky-полем эмиссионной (FEG/Schottky) электронной пушкой с высокой яркостью пучка, расширенными возможностями низковольтной съёмки и модульной платформой для подключения аналитических модулей (EDS, EBSD, WDS, CL и др.). Конструкция ориентирована на гибкость: стандартный набор включает моторизованный пятиосевой столик, набор детекторов для вторичных и отражённых электронов и современное ПО для одновременного отображения нескольких каналов изображения и расширенной обработки снимков.
Ключевые преимущества
- Суб-нанометровое разрешение при высоком ускоряющем напряжении и отличная контрастность при низком kV — позволяет изучать тонкие поверхности и негрунтованные непроводящие образцы без обязательного напыления.
- Высокая стабильность пучка и возможность регулировки режима «stage/beam deceleration» (stage bias / beam decel) для улучшения разрешения и снижения зарядообразования на нестабильных образцах.
- Большой моторизованный столик с пятиосевым приводом (X, Y, Z, вращение, наклон) для удобной навигации по крупным образцам и автоматизированных картографий.
- Модульная платформа: широкий выбор опций — энергодисперсионный анализ (EDS), дифракция обратнорассеянных электронов (EBSD), CL, WDS, холодное поле/Schottky-источник по заказу и набор манипуляторов/стейджей (крио, нагрев, растяжение).
Области применения
- Материаловедение (металлы, керамика, композиты) — морфология, топография, анализ дефектов.
- Полупроводниковая промышленность — инспекция структуры, контроль дефектов и картирование.
- Научные исследования — нано-структуры, пористые материалы, порошки, волокна.
- Контроль качества в производстве: каталоги частиц, анализ покрытий, контроль поверхности.
Программное обеспечение и удобство работы
ПО системы поддерживает одновременную работу с несколькими каналами (до 4–5 окон на экране), инструменты для измерений и аннотаций, базовые инструменты анализа изображения (интенсивностной анализ, выделение границ, подсчёт частиц) и экспорт изображений в высоком разрешении. Также доступны пакеты для автоматической съёмки/мэппинга и 3D-реконструкции как опции.
Комплектация (стандарт/опции)
- Стандарт: колонна с Schottky/FEG источником, SE-детектор, многосекционный BSE, моторизованный 5-осевой столик, вакуумная система (турбо + ионный/геттерный насос + сухой насос/ротативный), рабочая станция с ПО.
- Опции: EDS (энергодисперсионный анализ), EBSD, WDS, CL-детектор, крио-стейдж, нагревательный стейдж, микро/нано-манипуляторы, система напыления, автоматизированный загрузчик образцов.
Эксплуатационные требования и обслуживание
EM8100Pro требует выделенного пространства для колонны и блока вакуума, стабильного электрического питания и системы отвода тепла. Регулярное сервисное обслуживание включает калибровку оптики, проверку вакуума и обслуживание FEG/Schottky источника — рекомендуется заключать договор сервисного сопровождения у производителя/уполномоченного поставщика.
Таблица технических характеристик
| Параметр | Значение / диапазон |
|---|---|
| Модель | EM8100 / EM8100F / EM8100Pro (варианты исполнения) |
| Тип источника электронов | Schottky field emission gun (FEG) / термо-/Schottky (в зависимости от конфигурации) |
| Разрешающая способность (SE) | ≈ 1 нм @ 30 kV; ≈ 3 нм @ 1 kV (в зависимости от режима и конфигурации) |
| Разрешение (BSE) | ≈ 2.5–4 нм @ 30 kV (в зависимости от конфигурации) |
| Ускоряющее напряжение | 0.2–30 kV (некоторые варианты — 0–30 kV) |
| Диапазон увеличения | ≈ 15× – 800 000× (указания разных сборок: до 600 000–800 000×) |
| Ток зонда (probe current) | ≈ 10 пА – 300 нА (вариантные конфигурации и настройки) |
| Детекторы (стандарт/опции) | SE-детектор; 4-сегментный полупроводниковый BSE; опции: EDS, EBSD, WDS, CL |
| Вакуумная система | Комбинация: турбомолекулярный насос + ионный/геттерный насос (+ роторный/сухой насос) для быстрой откачки и поддержания UHV/высокого вакуума |
| Столик (motorized stage) | 5 осей (X, Y, Z, вращение 360°, наклон −5°…+75°); диапазон перемещений X/Y/Z: примерно 0–150 мм (в зависимости от исполнения) |
| Максимальный диаметр/высота образца | ≈ 320–375 мм (в зависимости от комплектации и стейджа) |
| Интерфейс управления | Рабочая станция с GUI; одновременное отображение 4–5 окон/каналов; инструменты измерения и обработки изображений |
| Форматы сохранения изображений | Поддержка экспорта в высоком разрешении (BMP, TIFF, JPG и др.) — вплоть до больших растров (указаны в ПО) |
| Потребление энергии | Зависит от конфигурации; требует выделенной линии питания (рекомендуется отдельная розетка с заземлением) |
| Габариты / масса | Зависит от конфигурации колонны + вакуумного блока; точные значения указываются в коммерческом предложении |
| Опции и аксессуары | EDS, EBSD, CL, WDS, крио/нагревательные стейджи, манипуляторы, напылители, автоматизированные загрузчики |
Пояснение к таблице: приведённый набор параметров и диапазонов собран на основе официальной документации и карточек продукта/дистрибьюторов для серии EM8100 (включая EM8100F / EM8100F PRO). Конкретные значения (например, максимальный диаметр образца, точная скорость откачки, потребление энергии или габариты) зависят от комплектации и могут отличаться в коммерческом предложении — при подготовке коммерческой карточки для продажи рекомендую добавить строку «конфигурация/опции» и указывать точные параметры, согласованные с поставщиком.
