Пенетрометр по Бертольду
- Производитель:
- 1

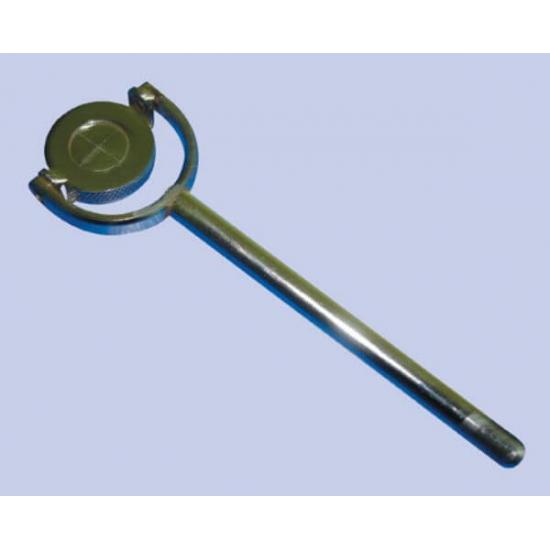

Пенетрометр по Бертольду представляет собой индикатор в виде кольца на держателе. Основной частью пенетрометра является диск, состоящий из 4-х секторов, каждый из которых имеет центральный угол 90°. Стыки между секторами представляют собой два искусственно взаимно перпендикулярных дефекта. Поверхность секторов закрыта крышкой из немагнитного материала , расстояние от которой до поверхности секторов можно изменять. Большее расстояние соответствует большей чувствительности контроля. Пенетрометр по Бертольду предназначен для эффективной проверки намагничивания, глубины проникновения, качества люминесцентной суспензии и направления магнитного поля при магнитопорошковом контроле.
Размеры индикатора:
Диаметр, мм | 19 |
Толщина, мм | 6,4 |
Общая длина с держателем, мм | 100 |
1) Установить пенетрометр на проверяемую деталь для проверки качества суспензии и режима намагничивания.
2) Создать магнитное поле. При этом над искусственным дефектом образуется поле рассеяния.
3) Нанести суспензию. Индикаторная линия образуется над тем стыком, направление которого с вектором поля образует угол не менее 30°. Режим, соответствующий четкой индикаторной линии принимают за оптимальный.
4) Вращая крышку из немагнитного материала увеличивается расстояние до проверяемой детали.Расстояние при котором индикация исчезнет является мерой эффективности контроля.
Образец не является средством измерения, не подлежит калибровке, поверке и внесению в Госреестр средств измерений.
