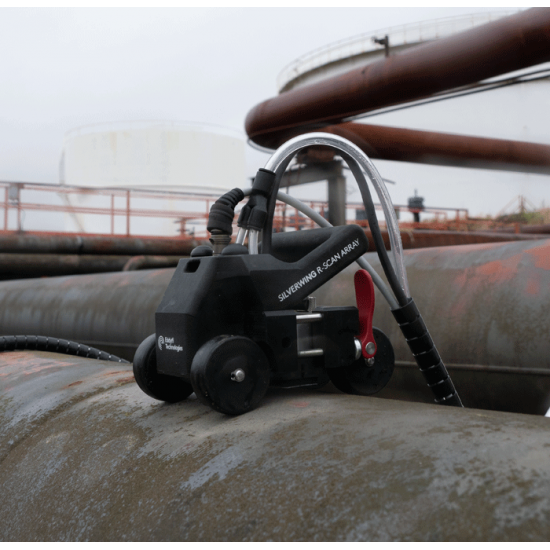

R-SCAN полуавтоматизированная система для коррозионного мониторинга

Полуавтоматическая система R-SCAN- решение для мониторинга коррозии с фазированной антенной решеткой.

Система R-Scan- это идеальное решение для контроля изделий со сложной геометрией, включая криволинейные поверхности, плоские поверхности, трубопроводы и зоны с ограниченным доступом. Универсальное, работающее на батарейках полуавтоматическое решение для картирования коррозии с фазированной антенной решеткой (ФАР) с возможностями сбора данных обеспечивает повышенную точность и точность контроля.

Преимущество:

• Встроенные кнопки управления для запуска наборов данных сканирования и их сшивания
• Варианты управления одной рукой (ручка для сканирования)
• Быстрая и простая настройка датчика ФАР
• Разрешение 1 x 1 мм
• Специальный корпус энкодера
• Можно прикрепить к автоматизированному сканеру RMS для более больших поверхностей

Сферы применения:

• Сосуды под давлением
• Трубопроводы
• Сферические поверхности
• Зоны с ограниченным доступом
• Корпуса кораблей и других морских судов
• Прочие критические поверхности

В сочетании с системой RMS c решением от Eddyfi Technologies сканер R-Scan позволяет проводить полуавтоматический мониторинг коррозии при помощи ФАР с возможностью сбора бортовых данных.

Полуавтоматическая система R-Scan была разработана для работы в сочетании с передовыми системами (Gekko и Mantis) фазированными антенными решетками. Компания M2M- это первая компания, поставляющая портативные дефектоскопы с фазированной антенной решеткой, способные управлять матричными массивами и работать в режиме реального времени (TFM).

Обладание этой уникальной способностью с помощью ручного фазированного антенного сканера, позволяет операторам быстро определять тип и вид дефектов, а также ориентироваться на ограниченных и сложных поверхностях сканирования. Возможности обнаружения включают коррозию, эрозию, вызванное водородом растрескивание (HIC) и высокотемпературную водородное растрескивание (HTHA) с поддающейся количественной оценке детальной характеристикой дефектов, что позволяет обеспечить полный охват во время сложного проведения контроля.

Мониторинг Коррозии при помощи ФАР

Конфигурация фазированной антенной решетки использует концепцию водяного столба, которая устраняет необходимость в призме, обеспечивая тем самым преимущества улучшенной согласованности сигнала, точности и ограниченной мертвой зоны. Эта концепция обеспечивает повышенную согласованность поверхности и улучшенного сцепления.

TFM в реальном времени

TFM-это мощный метод, который фокусируется в каждой точке заданной пользователем зоны контроля для точной характеристики дефектов и получения изображений с высоким разрешением. Визуализация в реальном времени со скоростью до 30 кадров в секунду может быть достигнута для получения четкого изображения и контурирования дефектов. TFM имеет разрешение изображения 256 x 256 пикселей (фокусировка 65 000 точек).

RMS сканер

Надежная, проверенная в полевых условиях система успешно применяется на различных объектах, таких как резервуары для хранения, сосуды высокого давления, трубопроводы и другие критически важные сооружения в суровых условиях, включая нефть и газ, шельф и добычу полезных ископаемых.

Ненавязчивый контроль

Эта уникальная комбинация технологий обеспечивает универсальность контроля при выполнении ненавязчивого контроля сосудов высокого давления и связанных с ними трубопроводов. Для завершения тщательного контроля, существуют требования к выполнению многочисленных передовых методов ультразвукового контроля (УТ). Помимо картирования коррозии оболочки, рекомендуемой промышленностью практикой является выполнение (TOFD) на сварных швах, ручной фазированной антенной решеткой для торцевых и сопловых сварных швов. Система R-Scan является идеальной системой при контроле по ограниченным поверхностям и сложной геометрией.
