FloormapX-сканер для контроля резервуаров методом MFL

  • Производитель:
Цену уточняйте

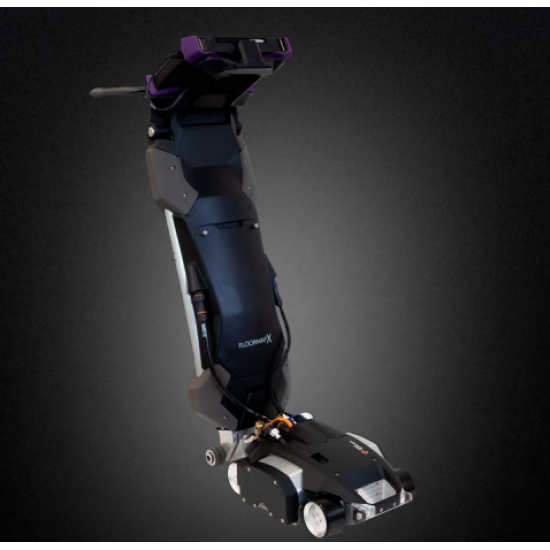

Система Floormap ® X-это новейшее мультитехнологичное решение для контроля дна резервуаров методом рассеивания/утечки магнитного потока MFL. Он обеспечивает высокую вероятность обнаружения дефектов– в том числе в критических зонах и может блестяще справляться с толстыми стенками и покрытиями. Благодаря запатентованной технологии STARS он определяет коррозии сверху/снизу. Контролируя, он может работать в 2-х режимах

  • либо в режиме полного отображения дна
  • либо в режиме Freescan ™ .

FloormapX повышает вашу эффективность при проверке днищ резервуаров, как никакая другая система.

Преимущества:

  • Максимальный охват, включая критическую зону
  • Высокое разрешение для повышения вероятности обнаружения дефектов
  • Мультитехнология для распознавания верхних и нижних дефектов
  • Гибкое сканирование, один сканер с тремя режимами сканирования
  • Контроль более толстых стенок толщиной до 20 мм (3/4 дюйма)
  • Удобность отчета, всесторонняя и оперативная
  • 10% пороговых значений для отчетов, увеличение интервалов контроля
  • Соответствие требованиям EEMUA 159 и API 653

Мультитехнологичное решение

Метод рассеивания/утечки магнитного потока MFL: это 64 канала, 128 мульти ориентированный пакет программ MFL датчиков, конфигурации. Он обеспечивает изображение с самым высоким разрешением и лидер на рынке по вероятности обнаружения дефектов (PoD). Сама по себе технология MFL не может различать, является ли коррозия верхней или нижней частью дна резервуара.

Система STARS-запатентованная технология, позволяющая системе FloormapX различать коррозию верхней и нижней сторон и сообщать о них отдельно. STARS также генерирует подробные профили изображения верхней поверхности, даже при наличии покрытия, что способствует получению важной информации о целостности резервуара.

Больше мощности для более толстых толщин и высокой вероятности обнаружения дефектов PoD.

Усовершенствованная конструкция, включающая самые мощные редкоземельные металлы (магниты), создает до 30% больше магнитного потока на контролируемой поверхности по сравнению с предыдущими моделями. Это происходит в сочетании с исключительным соотношением сигнал / шум, что позволяет системе FloormapX обнаруживать более мелкие дефекты и с высокой чувствительностью проводить контроль днище резервуаров толщиной до 20 мм (3/4 дюйма).

Максимальное покрытие, включая критическую зону

Прецизионное активное рулевое управление, облегчает осмотр критической зоны с точностью до 12 мм (1/2 дюйма) от стенки оболочки, обеспечивая максимальное покрытие FloormapX в наиболее важных областях. Его уменьшенный профиль и возможность наклона рукоятки также позволяют увеличить охват под трубопроводом, что позволяет проводить более тщательный осмотр.

Особенности

Прецизионное активное рулевое управление:

Для быстрого и качественного сканирования криволинейных участков в критических зонах и в других местах. Он значительно уменьшает мертвые зоны, размещая датчики там, где они больше всего нужны: в пределах 12 мм от корпуса резервуара. Имеет возможность вернуться к прямолинейному движению простым нажатием кнопки.

Интерактивная лазерная указка

Разметка пола во время составления карты теперь выполняется быстро и легко благодаря лазерному обнаружению дефектов. Линия лазера моделируется в режиме реального времени в C-сканировании, что позволяет сопоставить физическое расположение дефектов дна резервуара с показаниями C-сканирования. SmartMAGNET ™

Регулируемая автоматическая сила магнитного потока для оптимального контроля качества в зависимости от толщины листа. Кроме того, в буквальном смысле отключите мощные постоянные магниты из редкоземельных элементов, чтобы упростить установку во время контроля критических зон, хранения и транспортировки, а также для более безопасного обращения.

Регулируемая высота помоста

Достигайте максимальной чувствительности там, где позволяют условия, и легко поднимайте помост для сканирования даже в самых сложных условиях, таких как волнистые пластины, ремонтные пластины и сварные швы внахлест или, когда подготовка поверхности не идеальна ровная.

Мощное освещение

Передние светодиоды с регулируемой яркостью и фокусировкой, с рассеивающими линзами и задними светодиодами. На основе технологии «chip-on-board», обеспечивающей высокую и равномерную интенсивность, в соответствии с рекомендациями API для визуального осмотра, чтобы идеально выделить точечную коррозию на стороне продукта и сканировать препятствия.

Гибкость контроля с 3 режимами сканирования

Составление карты: всесторонний контроль с полной проверкой наборами данных. Запросите данные по контролю, находясь в резервуаре, или используйте специальное программное обеспечение для анализа и отчетности SIMS PROTM на базе ПК. Во время сканирования оператор может видеть текущие данные как для верхних, так и для нижних дефектов.

FreescanTM: простой, быстрый режим обнаружения, использующий все основные технологии для достижения наилучшего возможного результата. Быстрый способ обнаружить коррозию. Сканирование в любой ориентации, без необходимости измерения толщин.

Пауза при дефекте: новая функция, встроенная в режимы отображения и свободного сканирования. Позволяет сканеру приостанавливать сканирование для выявления дефектов. Продолжить сканирование, не пропуская ни одного шага; данные будут бесшовными.

ПО SIMS GO - сбор данных

Интуитивно понятное программное обеспечение, предназначенное для повышения эффективности рабочего процесса и получения точных и всеобъемлющих данных осмотра резервуаров.

Благодаря упрощенному интерфейсу и управлению, операторы могут выбирать заранее запланированные рабочие процессы или создавать свои собственные как для картографического, так и для ручного режимов.

Первым для Floormap являются дисплеи для сканирования в реальном времени во время сбора данных. Оператор может увидеть текущий пакет программ MFL массива и STARS c-сканов. Эта функция легко сочетается с возможностью приостановить сканирование и использовать функцию определения местоположения дефекта с помощью лазера, для быстрого и точного определения местоположения дефекта и его идентификации: время проверки никогда не было таким быстрым.

При минимальном использовании программных кнопок, операторы тратят больше времени на сканирование. Удобная кнопка для большого пальца, позволяет операторам остановить сканирование, перейти к следующей дорожке, а затем начать сканирование, не снимая рук с ручек привода и не прикасаясь к планшету.

После завершения контроля, съемный планшет содержит все необходимые данные для создания настраиваемого отчета в соответствии с рекомендациями EEMUA 159 и API 653.

SIMS PRO - Отчетность и многое другое

SIMS PRO был разработан с учетом отзывов и взаимодействий с клиентами, чтобы предоставить решение для отчетности, которое соответствует современным требованиям к контролю, включая те, которые изложены в EEMUA 159 и API 653.

Полностью интегрируясь с FloormapX, SIMS PRO автоматически отображает данные контроля в интуитивно понятном виде, чтобы обеспечить четкое изображение состояния дна резервуара, что важно для разработки оптимальных решений обслуживания и ремонта. Система FloormapX органично сочетается с программным пакетом SIMS PRO, чтобы предоставлять подробные высококачественные отчеты о проверках в кратчайшие сроки.

Принцип работы MFL/ STARS(утечка магнитного потока)/ (сопротивление магнитного поля)
Верхнее и нижнее распознавание Да, используя технологию STARS
Возможность обнаружения всего 10%, ø 1 мм
Контроль через покрытие Да, если не магнитный
Толщина покрытия до 10 мм
Скорость контроля Переменная от 500 мм / сек до 1 м / сек
Ширина сканирования 300 мм (12 дюймов)
Производительность сканирования до 263 м2 / ч
Диапазон контролируемых толщины 4-20 мм
Время работы от аккумулятора До 4 часов
Рабочая температура От -10С до +45 С
Анализ

Размер дефекта и его положение

Вид сверху/снизу

MFL, MFLi

STARS
