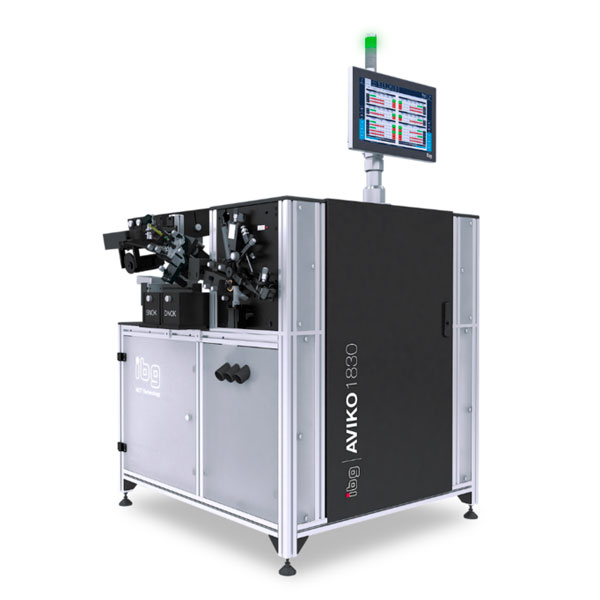

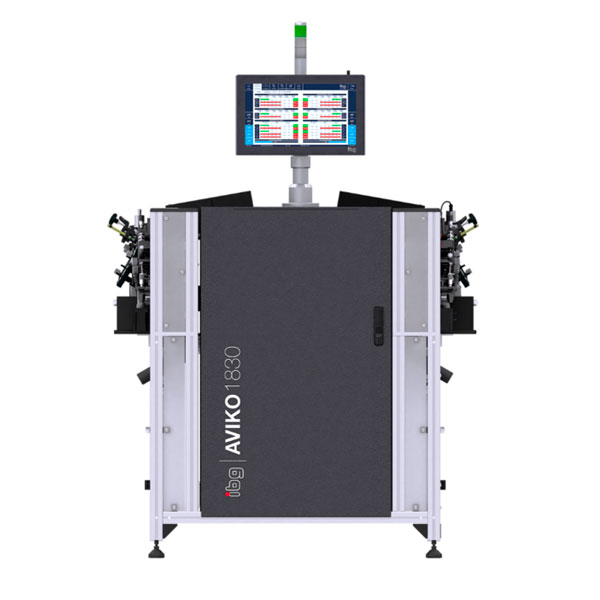

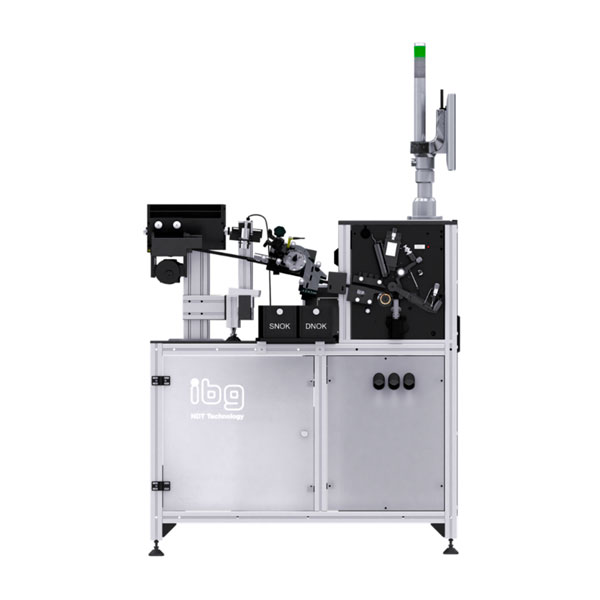

Система контроля шариков AVIKO обеспечивает быстрый неразрушающий контроль шариков со скоростью до 34 000 шт./час. Специализированные датчики подбирают в соответствии с материалом шариков, контролируя как поверхностные, так и подповерхностные дефекты. Лифты, установки для консервации, демагнетизаторы и упаковочные машины входят в число доступных аксессуаров и все они предназначены для улучшения рабочего процесса.
Прецизионный контроль шариков диаметром от 2-30 мм с помощью датчиков.
Стандартные машины AVIKO имеют возможность контроля шариков диаметров 2-30 мм. В эти установки включены датчики для обнаружения трещин, лазерные датчики для обнаружения дефектов поверхности и датчики вибрации для контроля овальности. Основной принцип основан на вращении шарика- для 100% сканирования поверхности на управляющих роликах.
Контроль микроструктуры для точной сортировки.
Установка для контроля шариков AVIKO G3 COMPACT имеет возможность дооснащения- контроль микроструктуры. Это позволяет отсортировать шарики из разных материалов, а также разной твердости. Благодаря вихретоковой технологии можно сортировать только ферромагнитные стали. Для контроля используются блок eddyvisor S и вихретоковый датчик.
| Модель | Диаметр шариков, мм |
| AVIKO 0203 G3 COMPACT | 1.984 – 3.175 |
| AVIKO 0306 G3 COMPACT | 2.778 – 6.350 |
| AVIKO 0610 G3 COMPACT | 5.556 – 10.319 |
| AVIKO 1014 G3 COMPACT | 9.500 – 14.286 |
| AVIKO 1419 G3 COMPACT | 13.494 – 19.050 |
| AVIKO 1830 G3 COMPACT | 18.000 – 30.163 |
Модели | AVIKO 0203 COMPACT | AVIKO 0306 - 1419 COMPACT | AVIKO 1830 COMPACT |
Размеры (Д×Ш×В), мм | 1000×1201×1920 | ||
| Масса, кг | 170 | 200 | |
Сортировочные группы | 3 (ОК, отклонение датчика EOT; отклонение датчика EVT/ECT) | ||
Входная мощность | 220 В, 50 Гц (вилка типа E) | ||
Ширина сканирования и определение дефектов
| Ширина области сканирования | Макс.размер дефекта | |
| Электрический оптический зонд | 1,2 мм | Точечный дефект Ø 600 мкм |
| Электрический датчик вибрации | - | Глубокая плоская 700 мкм |
| Вихретоковые датчики | 2 мм | Дефект трещины 750×50×50 (мкм) |
Модель | Мин. | Диаметр | Макс. | Диаметр | Мин. | Скорость сканирования | Макс. | Скорость сканирования |
- | мм | дюйм | мм | дюйм | Стандарт (шт./час) | Аэрокосмос (шт./час) | Стандарт (шт./час) | Аэрокосмос (шт./час) |
AVIKO 0203 G3 C | 1,984 | 5/64 | 3.175 | 1/8 | 34 100 | 32 100 | 30 500 | 28 100 |
AVIKO 0306 G3 C | 2,778 | 7/64 | 6.350 | 1/4 | 32 800 | 30 500 | 24 500 | 21 600 |
AVIKO 0610 G3 C | 5.556 | 7/32 | 10.319 | 13/32 | 26 200 | 19 000 | 17 600 | 11 900 |
AVIKO 1014 G3 C | 9.525 | 3/8 | 14.286 | - | 18 800 | 16 700 | 11 600 | 9 300 |
AVIKO 1419 G3 C | 13.494 | 17/32 | 19.050 | 3/4 | 12 800 | 10 600 | 7 900 | 6 700 |
AVIKO 1830 G3 C | 18.000 | - | 30.163 | 1-3/16 | 7 700 | 6 600 | 3 500 | 2 800 |
