Прибор предназначен для измерения толщины одно- и многослойных, одно- и многокомпонентных покрытий, полученных по технологиям CVD, PVD, плазменного напыления, окислительного анодирования, ионного напыления или ионного травления, покрытий, нанесенные химическим или гальваническим осаждением, полимерных покрытий, лаков, красок и других видов твердых покрытий толщиной от 1 до 500 мкм, нанесенных на твердое основание.
Принцип действия
Измерение основано на определении геометрических размеров сферы («сферического микрошлифа»), образованной при абразивном истирании покрытия и, частично, основания стальным вращающимся шаром при добавлении в зону контакта абразивной суспензии. Шар имеет точки опоры – на вращающемся приводном валу и образце.
Принципы измерения
В месте контакта шара с покрытием при абразивном истирании образуется микрошлиф сферической формы, на котором наблюдаются две характерные зоны: зона износа покрытия и зона износа основания.
После проведения истирания образец исследуют с использованием измерительного микроскопа. Измеряют диаметры микрошлифов в покрытии (в слоях покрытия в случае многослойного покрытия) и основании. Измеряют диаметр шара. Полученные результаты измерений подставляют в формулу для расчета толщины покрытия (толщины каждого слоя покрытия в случае многослойного покрытия).
Особенности
- Возможность определения толщины каждого из слоев многослойного покрытия;
- Возможность определения толщины покрытий на плоских, цилиндрических и сферических поверхностях;
- Минимальная зона контроля – диаметром не более 2-5 мм (в зависимости от диаметра шара);
- Возможность использования как в лабораторных, так и пpоизводственных условиях;
- Возможность проведения измерений как на образцах, так и на изделиях;
- Простота и надежность конструкции.
Измерения осуществляются по методике измерений, внесенной в федеральный информационный фонд по обеспечению единства измерений.
Комплект поставки

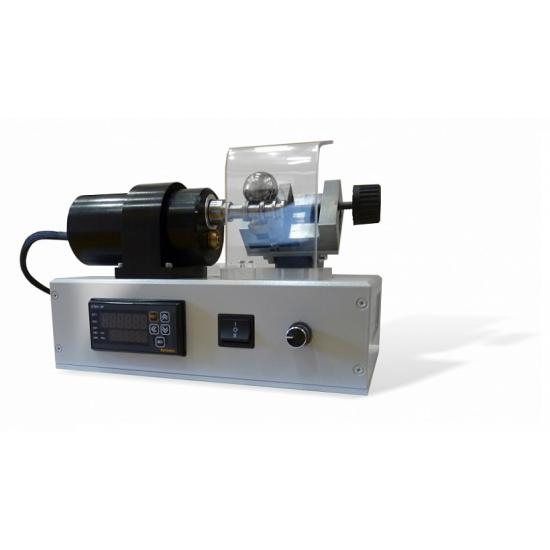

- толщиномер шарового истирания «Константа-Ш2»;
- истирающие шары диаметром 15, 20, 25 мм (по 3 шт. каждого диаметра);
- поликристаллическая абразивная суспензия 1, 6, 15 мкм (300 мл каждого номинала);
- паспорт и руководство по эксплуатации с методикой проведения измерений;
- микрометр цифровой;
- упаковка.
В комплект поставки не входит, но является необходимым для проведения измерений измерительный микроскоп!
Аксессуары и принадлежности по дополнительному заказу
- цифровой микроскоп Альтами;
- персональный компьютер с предустановленным программным обеспечением для проведения измерений;
- штатив для микроскопа;
- предметный стол с микроподвижками;
- объект микрометр;
- объект микрометр типа ОМО (с поверкой или калибровкой по запросу);
- штатив для возможности проведения измерений на крупногабаритных изделиях;
- дополнительные истирающие шары и абразивные суспензии.
Диапазон измерения толщины покрытия | от 1 до 500 мкм |
Приписанная методическая погрешность измерения | не более 5% |
Диаметры шаров истирания | от 10 до 40 мм |
Частота вращения приводного вала | 600-3000 об/мин с плавной регулировкой |
Различные режимы настройки таймера/счетчика | остановка по времени от 1 до 999999 сек, остановка по количеству оборотов от 1 до 999999 |
Габаритные размеры (ШхВхГ), мм: | 250х160х180 |
Масса, кг: | 4 |
Напряжение питания | 220В, 50 Гц |
Потребляемая мощность | 500 Вт |
