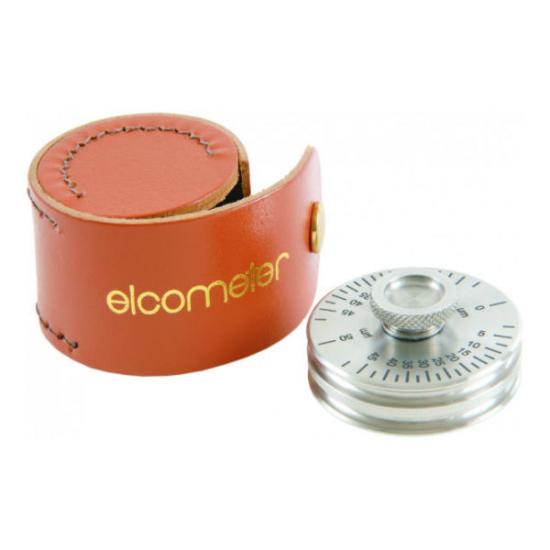

Elcometer 3230 представляет собой высокоточный и легкий в использовании прибор, который состоит из трех дисков, и предназначен для измерения толщины мокрого слоя покрытия.
Центральный диск имеет меньший диаметр и установлен с эксцентриком относительно двух соседних дисков.
При прокатывании диска по мокрой плёнке покрытия центральный диск в итоге коснется покрытия.
Именно данная точка на шкале диска является значением толщины слоя покрытия.
Для удобства использования к диску могут поставляться рукоятки длиной 15 см и 50 см, которые заказываются отдельно.
Если известна информация о соотношении объема покрытия к сухому остатку (обычно указывается в таблице характеристик продукта, поставляемого производителем), толщина мокрого слоя может использоваться для предсказания толщины сухой пленки.
Диапазоны дисков для измерения мокрого плёнки покрытий Elcometer 3230 варьируются от 0 - 25 мкм до 0 - 3000 мкм (полный список моделей представлен ниже).
Особенности
- Непрерывная шкала без разрывов обеспечивает точность в пределах ±5%
- Возможность измерения как на плоских как и на изогнутых поверхностях.
Методика применения диска для измерения толщины мокрого слоя
При прокатывании диска по мокрому слою покрытия, центральный диск в итоге коснётся слоя покрытия. Значение градуированной шкалы, соответствующей данной точке касания, и будет являться толщиной слоя покрытия. Если известно соотношение объема покрытия к его сухому остатку, толщина мокрого слоя может использоваться для оценки толщины покрытия после высыхания.
Может использоваться в соответствии со следующими Стандартами:
ASTM D 1212-A, AS/NZS 1580.107.3, BS 3900-C5-7A, ISO 2808-1B, ISO 2808-7A, JIS K 5600-1-7, NF T30-125
Аксессуары
Код заказа | Описание |
KT003230N003 | Рукоятка к диску для измерения мокрого слоя Elcometer 3230 - длина 15 см |
KT003230N002 | Рукоятка к диску для измерения мокрого слоя Elcometer 3230 - длина 50 см |
Код заказа | Метрические диски | |
Диапазон шкалы | Шаг градуировки | |
K0003230M001 | 0 - 25 мкм | 1.25 мкм |
K0003230M016 | 0 - 40 мкм | 2.0 мкм |
K0003230M002 | 0 - 50 мкм | 2.5 мкм |
K0003230M003 | 0 - 100 мкм | 5.0 мкм |
K0003230M004 | 0 - 150 мкм | 7.5 мкм |
K0003230M005 | 0 - 200 мкм | 10.0 мкм |
K0003230M006 | 0 - 250 мкм | 12.5 мкм |
K0003230M007 | 0 - 300 мкм | 15.0 мкм |
K0003230M008 | 0 - 400 мкм | 20.0 мкм |
K0003230M009 | 0 - 500 мкм | 25.0 мкм |
K0003230M010 | 0 - 1000 мкм | 50.0 мкм |
Размеры: | 50 x 30 мм | |
Вес: | 220 г | |
Комплект поставки: | Диск для измерения толщины мокрого слоя, футляр для хранения, инструкция по эксплуатации |
