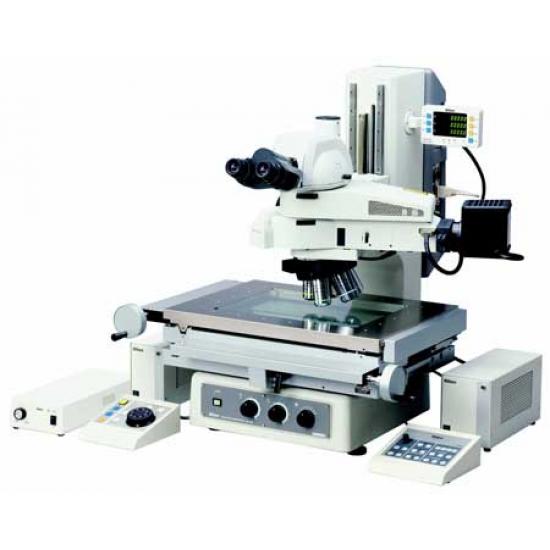

Измерительные микроскопы Nikon серий MM400 и MM800 – новое поколение измерительных систем Nikon. Эти микроскопы созданы на основе инновационных разработок и опираются на огромный практический опыт внедрения, конструирования и эксплуатации систем предыдущего поколения (MM200).
Основные отличия измерительных микроскопов Nikon MM400 и MM800 от предыдущего поколения измерительных микроскопов:
- Возможность проведения измерений по трем координатам;
- Моторизация системы фокусировки;
- Модернизированный конструктив.
Новая система лазерной автофокусировки позволяет добиться не только высокой скорости фокусировки (менее 0,5 с.) и точности позиционирования, но и обеспечивает превосходную повторяемость (до 0,5 мкм при объективе 20 крат и диаметре пятна фокусировки – 0,75 мкм).
Неизбежные ошибки измерений, вызванные различной глубиной резкости изображения, минимизированы использованием объективов с разными увеличениями.
Для измерительных микроскопов Nikon была разработана серия универсальных объективов с большими числовыми апертурами. Широкий ассортимент специализированных объективов, предметных столов, камер, специализированных контроллеров, устройств обработки информации и т.д, позволяют сконфигурировать микроскоп для решения конкретных узкопрофильных задач, стоящих перед специалистом.
Для проведения измерений по трем координатам в комплект поставки измерительных микроскопов Nikon MM400 и MM800 включается моторизированная система автофокусировки с высокой скоростью вертикального перемещения (до 10 мм/с).Специализированный контроллер позволяет добиться высокой точности позиционирования.
Специально разработанная линейка универсальных объективов со сверхтонкими покровными стеклами, обеспечивает передачу в ультрафиолетовом диапазоне, что позволяет проводить исследования в различных режимах контрастирования, например, светлое и темное поле, простая поляризация, ДИК и УФ флюоресценция. Большие числовые апертуры объективов позволяют получать высококонтрастные изображения.
Nikon гарантирует достоверность и точность измерений даже после многих лет интенсивной эксплуатации микроскопа.
Есть 3 способа получить еще более точный результат при проведении измерений с помощью измерительных микроскопов MM400 и MM800:
- Воспользоваться цифровым устройством обработки информации DP-E1;
- Вывести информацию с помощью моноблока (например, моноблок Quadra Check QC300) или USB-накопителя
- Подсоединить камеру к ПК со специализированным программным обеспечением E-MAX.
Устройство обработки информации DP-E1 позволяет не только повысить точность измерений, но и существенно увеличить производительность. Для этого достаточно подключить и расположить его панель управления рядом с микроскопом, а устройство цифровой индикации из состава DP-E1 закрепить на корпусе микроскопа.
Управляемый посредством программного обеспечения E-MAX 8-сегментный светодиодный кольцевой осветитель CYN-E1 обеспечивает высокую повторяемость измерений (воспроизводимость). Также он позволяет эффективно определить кромку детали с помощью регулировки угла и интенсивности всех восьми сегментов осветителя.
Высокая точность измерения комплекса, состоящего из измерительного микроскопа Nikon MM400 или MM800, цифровой камеры и программного обеспечения E-MAX подтверждена внесением его в Госреестр.
