Рентгенофлуоресцентный анализатор ЭЛЕМЕНТ 5000-РФА
- Производитель:
- 1
- Метод анализа:рентгенофлуоресцентный (XRF - РФ)
- Назначение прибора:Экспресс анализ химического состава, Контроль сплавов, Подтверждение марки стали, Входной контроль металла, Определение толщины покрытия, Анализ химсостава руды, Анализ химсостава шлака и шихты, Анализ почв, Ювелирная экспертиза, Выявление вредных веществ (RoHS), Обследование металлических конструкций, Сортировка лома, Анализ масел и жидкостей
- Тип исполнения:Портативный
- Определяемые элементы:От Mg до U
- Гарантия, мес.:12

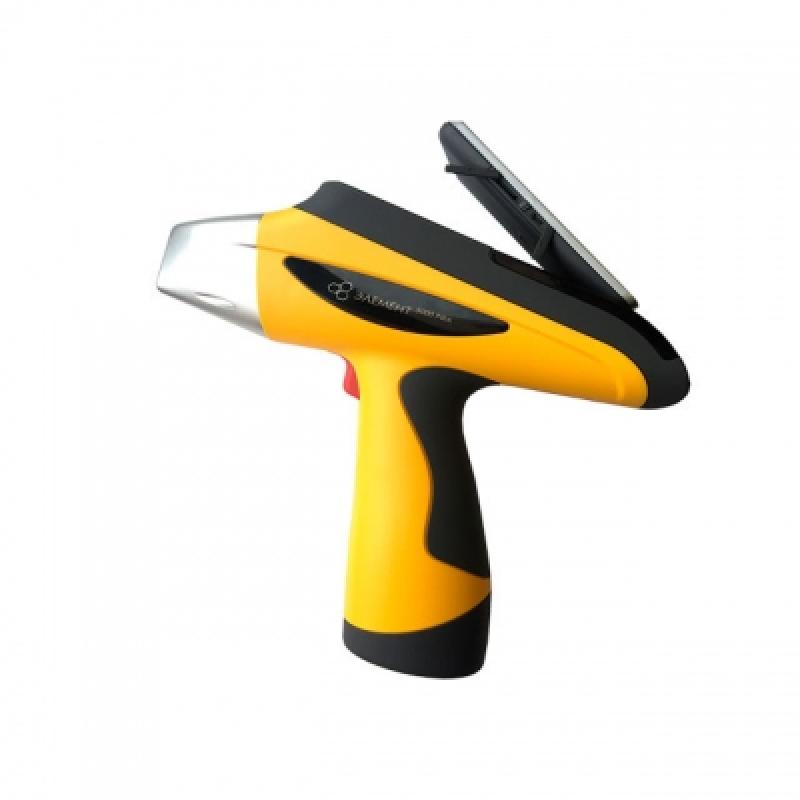

Спектрометр ЭЛЕМЕНТ 5000-РФА
Портативный энергодисперсионный рентгенофлуоресцентный анализатор сплавов и металлов для лабораторных и полевых задач.
Описание
Портативный спектрометр ЭЛЕМЕНТ 5000-РФА создан на базе современных технологий микроэлектроники, полупроводниковых компонентов и цифровых вычислительных систем. Прибор сочетает компактные размеры и малый вес с функциональностью стационарного оборудования. Оснащён высококонтрастным ЖК-дисплеем и новым цифровым сигнальным процессором, обеспечивающим быструю обработку данных и высокую точность анализа. Минимальные пределы обнаружения позволяют использовать спектрометр в качестве альтернативы стационарным системам при работе в лаборатории и в полевых условиях.
Анализатор предназначен для неразрушающего исследования широкого спектра материалов: драгоценных металлов, нержавеющих и низколегированных сталей, инструментальных и хромо-молибденовых сталей, никелевых и кобальтовых сплавов, титана, бронзы, медных и цинковых сплавов, вольфрамовых материалов и других сложных сплавов.
Принцип действия
- Высоковольтный источник питания формирует напряжение и ток.
- Рентгеновская трубка излучает поток рентгеновских лучей, возбуждая исследуемый образец.
- Возникает рентгеновская флуоресценция, индивидуальная для каждого элемента.
- Излучение улавливается детектором и преобразуется в электрический сигнал.
- Сигналы усиливаются, передаются на процессор и обрабатываются программным обеспечением для получения аналитических данных.
- Длина волны регистрируемого излучения напрямую связана с атомным номером элемента в составе образца.
Программное обеспечение

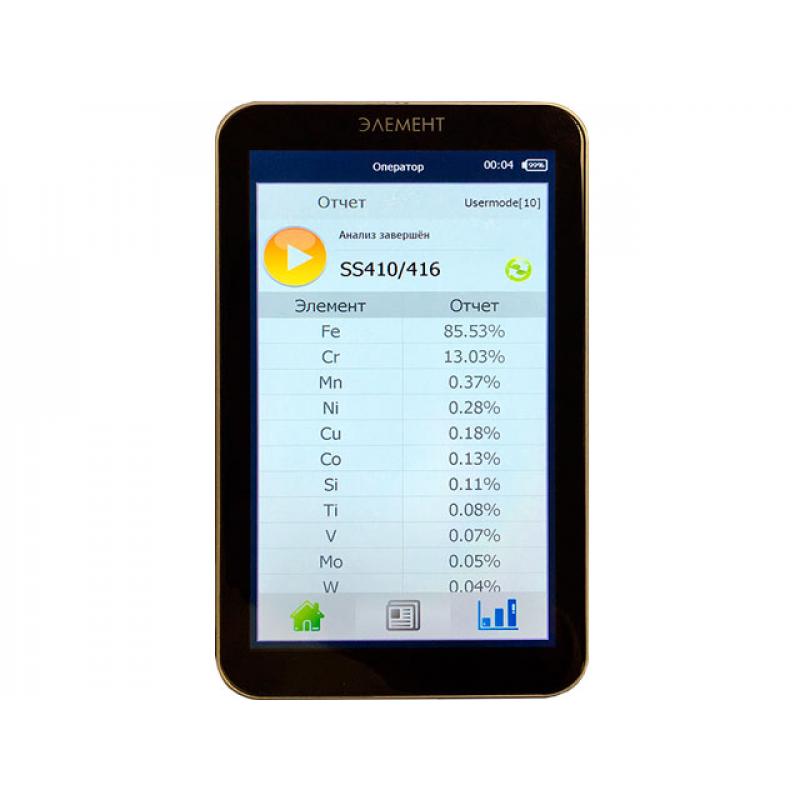

Все приборы серии оснащаются встроенным ПО ЭЛЕМЕНТ, интегрированным в корпус спектрометра через КПК. Программа управляет процессом анализа, обрабатывает результаты, сохраняет их и отображает на дисплее.
- Пользовательский режим — быстрый выбор категории образца и запуск анализа одной кнопкой.
- Экспертный режим — возможность добавления элементов и калибровочных кривых для расширенного анализа.
Программные алгоритмы обеспечивают достоверность результатов без искажений.
Технические характеристики
Методика и диапазоны
| Метод анализа | Энергодисперсионный рентгенофлуоресцентный |
| Диапазон измеряемых элементов | Атомные номера 12–92 (Mg–U) |
| Одновременное определение элементов | Ti, V, Cr, Mn, Fe, Co, Ni, Cu, Zn, Ga, Ge, Zr, Nb, Mo, Ru, Rh, Pd, Ag, In, Sn, Sb, Hf, Ta, W, Re, Pt, Au, Pb, Bi, Mg, Al, Si, P, S (возможна расширенная конфигурация) |
| Диапазон содержаний | От ppm до 99,99% |
| Время обнаружения | 1–60 секунд |
| Предел обнаружения | 1–500 ppm |
Аппаратная платформа
| Микрокомпьютер | CPU 1 ГГц; RAM 1 ГБ; SD 4 ГБ (расширение до 32 ГБ) |
| Коммуникации | GPS, Wi-Fi, Bluetooth |
| Экран |
| Параметр | Характеристика |
|---|---|
| Аналитический метод анализа | Энергодисперсионный рентгеновской флуоресцентный метод |
| Диапазон измеряемых элементов | Измерение атомных номеров от 12 до 92 [элементы от Магния (Mg) до Урана (U)] |
| Одновременное обнаружение элементов | Одновременный анализ Ti, V, Cr, Mn, Fe, Co, Ni, Cu, Zn, Ga, Ge, Zr, Nb, Mo, Ru, Rh, Pd, Ag, In, Sn, Sb, Hf, Ta, W, Re, Pt, Au, Pb, Bi, Mg, Al, Si, P, S. Дополнительные элементы могут быть добавлены в соответствии с требованиями заказчика. |
| Микрокомпьютер | CPU: 1 ГГц, Системная память: 1 Гб; карта памяти 4 Гб с возможностью расширения до 32 Гб |
| Аналитический диапазон содержания | ppm ~ 99,99% |
| Время обнаружения | 1 ~ 60 секунд |
| Встроенные системы | GPS, WiFi, Bluetooth |
| Источник питания | Аккумуляторная литиевая батарея, стандарт 9000 мА/ч, устойчивое время работы до 12 часов. Дополнительно доступна батарея 27000 мА/ч с широким напряжением 110-220 В, универсальный адаптер для зарядки питания |
| Объекты анализа | Твердые тела, жидкие вещества, порошок |
| Детектор | Детектор SDD или детектор Fast-SDD (дополнительно) |
| Разрешение детектора | Минимально может достигать 125 eV |
| Источник возбуждения | 50 кВ/200 uA - интегрированная миниатюрная родиевая рентгеновская лучевая трубка; источник питания высокого напряжения |
| Коллиматоры и фильтры | Диаметры коллиматора: 4 мм, 2 мм; 6 видов фильтров с функцией автоматического переключения |
| Видеосистема | Камера высокого разрешения 5 Mpx |
| Экран дисплея | Новый трансфлективный (полупрозрачный) ЖК-экран 5 дюймов (127 мм); разрешение 1080х720 |
| Предел обнаружения | Минимальные предел обнаружения при 1~500 ppm |
| Безопасность | Многоуровневая защита безопасности, уровень радиации во время работы соответствует международным стандартам безопасности, отсутствие телеметрии образца, функция автоматического отключения рентгеновской трубки. Стандартные радиационные экраны, утолщенная стенка инструмента |
| Особенность | Специальная версия ПО для анализа, интеллектуальный анализ с помощью одной кнопки |
| Передача данных | Цифровая многоканальная технология, передача данных SPI, быстрый анализ, высокая скорость счета, водонепроницаемый порт мини-USB, может быть подключен к компьютеру |
| Влажность окружающей среды | ⩽ 90% |
| Температура окружающей среды | -20 оС ~ +50 оС |
| Размеры | 244 х 90 х 330 мм (Д х Ш х В) |
| Вес | 1,7 кг |
| Интеллектуальная система индикации состояния | Зеленый свет - подача питания; красный - проведение испытания; желтый - неисправность оборудования |

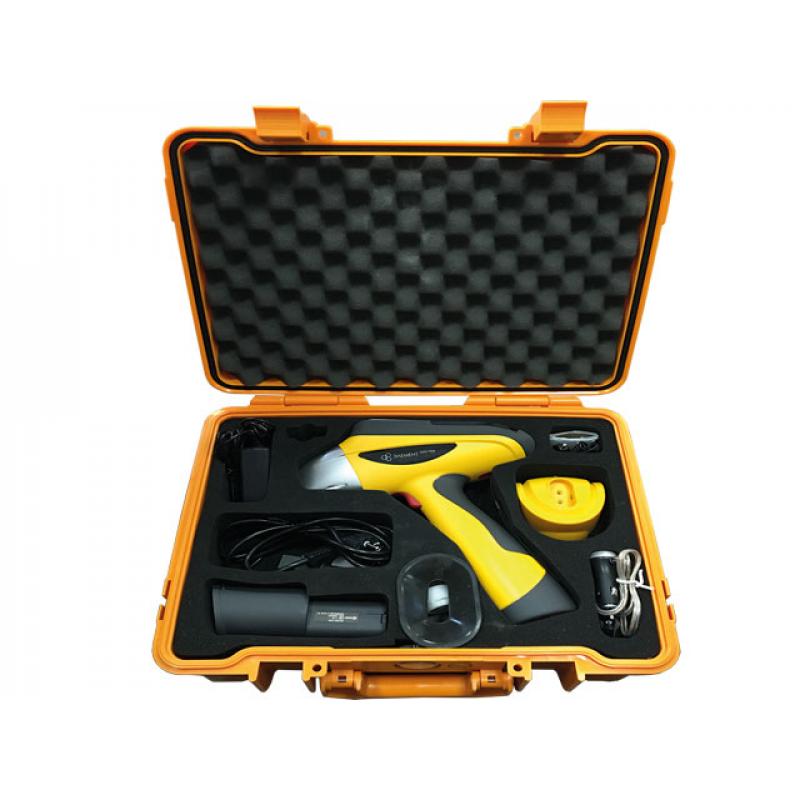

| Аксессуары | Водонепроницаемый ударопрочный кейс для переноски. Универсальное и автомобильное зарядные устройства. Карта памяти SD 4 Г, адаптер. Две литиевые батареи и зарядное устройство, КПК аксессуары, радиационный экран. Дополнительные аксессуары: мощная батарея, настольное крепление инструмента, принтер Bluetooth, ручной пресс и другое. |
